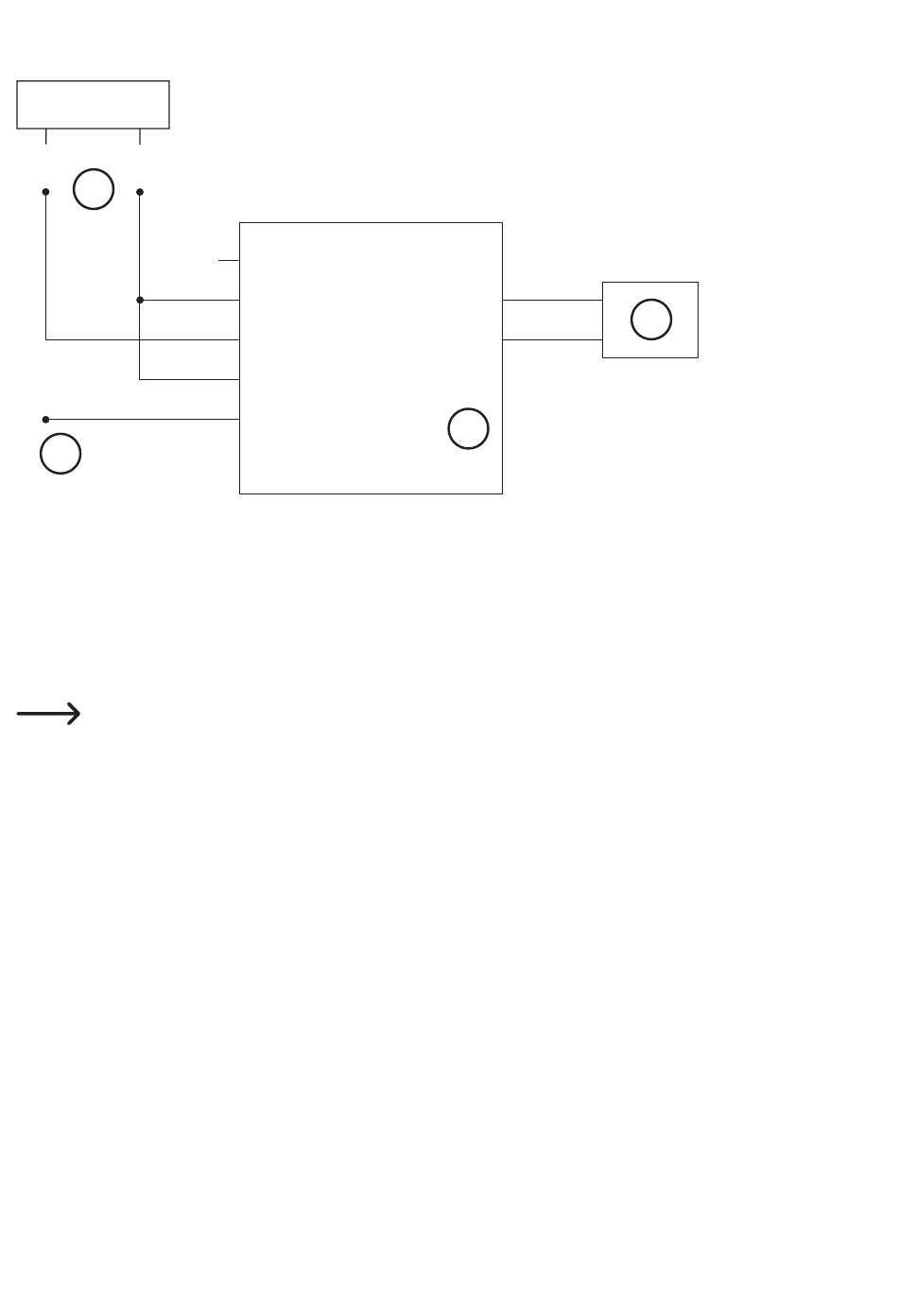

Schakelingsvoorbeeld: Garagedeuraandrijving
+24 V GND
2
4
1 Stuurmodule
2 Externe spannings-/stroomvoorziening (24 V/DC)
3 Antennemodule
4 Ter impulsingang van de garagedeuraandrijving
Let op de correcte aansluiting van de verbindingsleidingen (volgens de
beschrijving van de garagedeuraandrijving) en of de druktoets, zoals in het
voorbeeld weergegeven, daadwerkelijk na GND moet worden ingedrukt. Stel
de schakeltijd van het relais op 0,5 s in zodat u de garagedeuraandrijving snel
tussen „Omhoog" en „Omlaag" kunt omschakelen.
Bij het bovenstaande schakelingsvoorbeeld wordt verondersteld dat de gara-
gedeuraandrijving met een bedrijfsspanning van 24 V/DC werkt. Als dit niet het
geval is (zie gebruiksaanwijzing van de garagedeuraandrijving), moet u evt. een
bijkomend netdeel voor de stuurmodule gebruiken of bovnedien een andere
indeling van het relais.
+12 V
GND
+24 V
Rel 1
Rel 2
Ant 1
Ant 2
1
3
