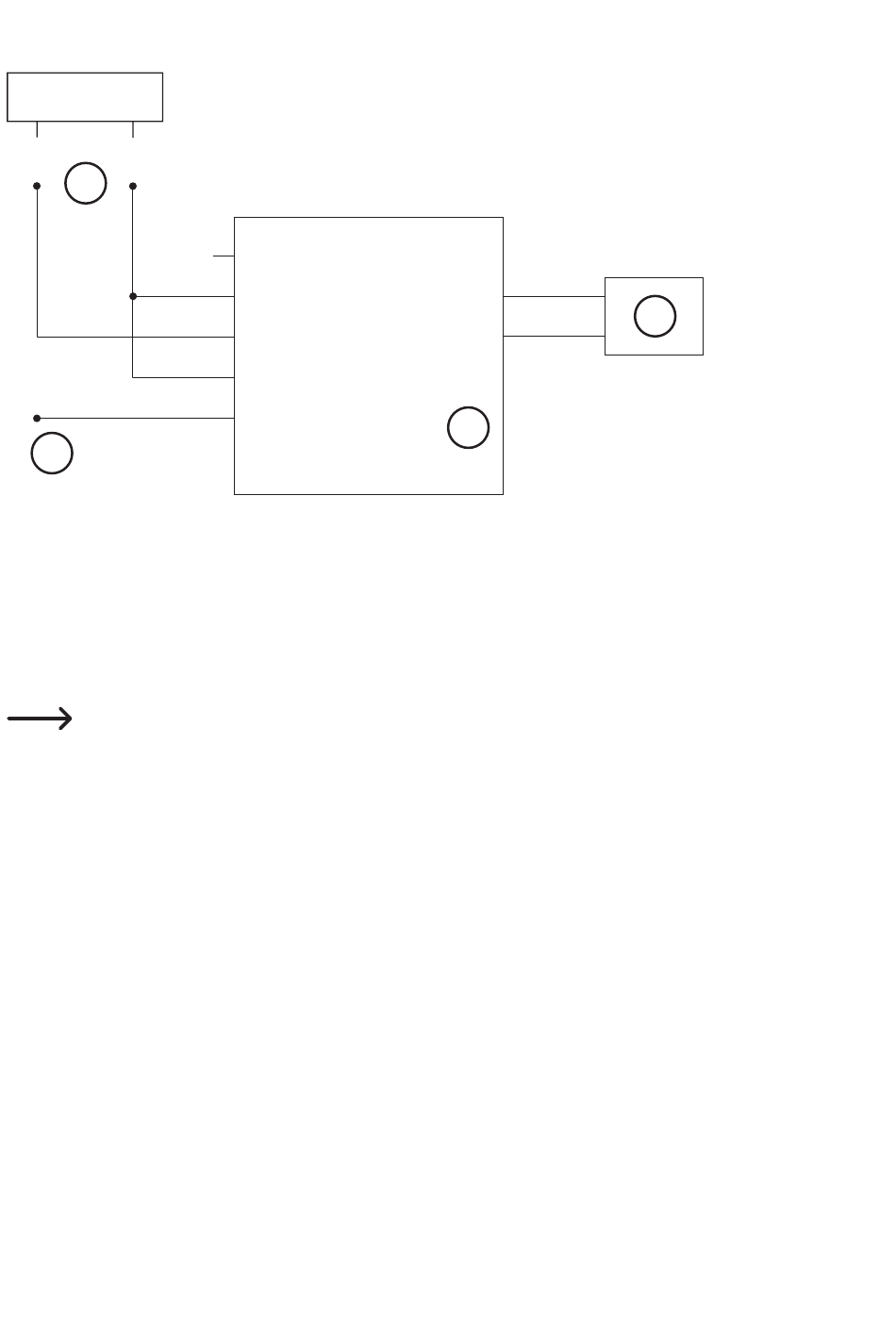

Exemple de câblage : Entraînement d'une porte de garage
+24 V GND
2
4
1 Module de commande
2 Alimentation externe en tension / courant (24 V/CC)
3 Module d'antenne
4 Vers l'entrée des impulsions de l'entraînement de la porte de garage
Veillez au raccordement correct des câbles de raccordement (conformément à
la description de l'entraînement de la porte de garage) et si le bouton-poussoir
doit réellement être enclenché vers GND comme représenté sur l'exemple. Réglez
la durée de commutation du relais à 0,5 s afin que vous puissiez rapidement
basculer le déplacement de la porte de garage entre « Vers le haut » et « Vers
le bas ».
Avec l'exemple de câblage susmentionné, on suppose que l'entraînement de
la porte de garage fonctionne avec une tension de service de 24 V/CC. Le cas
contraire (voir mode d'emploi de l'entraînement de la porte de garage), vous
devez, le cas échéant, employer un bloc d'alimentation supplémentaire pour
le module de commande ou également un autre câblage du relais.
+12 V
GND
+24 V
Rel 1
Rel 2
Ant 1
Ant 2
1
3
