Inhaltszusammenfassung für Conti GW 20 Ultra

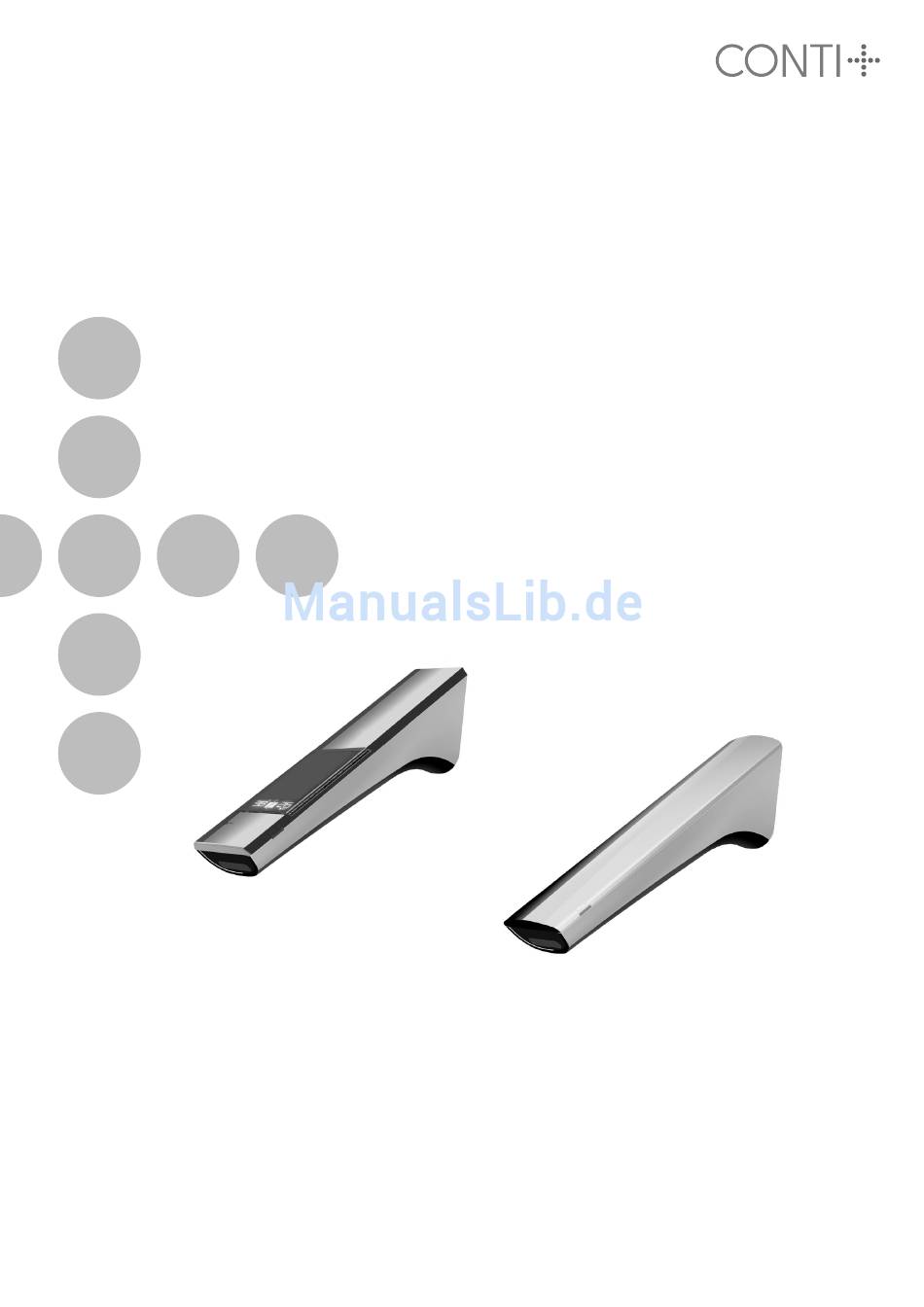

- Seite 1 ultra Wandarmatur Unterputz Concealed wall valve Miscelatore incassato a muro Robinetterie murale encastrée GW20 Montage/Bedienungsanleitung Installation/User manual Istruzioni di montaggio/per l’uso Notice d‘installation/d‘utilisation 74.098.EU15...
- Seite 2 • Masse • measures 63.2 33.7 1/2” A: 7-25 B: 7-20 42° 140-190 80 - 130 74.096.EU15...
- Seite 3 Beschreibung Installation (Seite 7) Abb. • Rohbauset konform zu lokalen Installationsrichtlinien installieren. Horizontale und vertikale Ausrichtung beachten! • Wandstärken ab Vorderkante Rohbauset: Min. 7mm, Max mit Rosette 20mm, Max. ohne Rosette 25mm. • Bei Netzbetrieb die Ausbrechöffnung für die Kabeldurchführung freilegen und das Kabel einziehen. Kabel 100mm aus Box hervorstehen lassen, aufrollen und in der zylindrischen Öffnung platzieren.
- Seite 4 Elektronikfunktionen Einstell- Einstell- Anzeige Werk- bereich Funktion Vorgehensweise Zusatzinformation bereich Armatur seitig mit iqua- mit PC Touch Erweiterter Funktionsmodus aktiv ca. 2 Sek. bis Kurz-Aus «Pause» aktivieren 0-3600 je ca. 0,5 Sek. pulsiert während Funktion aktiv 2 Min.
- Seite 5 description installation (page 7) pic. nr. • Install box in wall cavity in accordance with local building codes, ensuring box is leveled and centered over basin. • watch out wall thickness: min. 7 mm, max. including collar 20mm, max. without collar 25mm •...
-
Seite 6: Electronic Functions
• electronic functions setting setting feedback range function procedure information default range signal via iqua- via PC Touch temporary off extended function mode is active app. 2 sec. till «cleaning mode» 0-3600 a app. 0,5 sec. pulsing during active function activate 2 min. - Seite 7 • Installation • installation mains supply only mains supply with battery operation backup battery operation • Inbetriebnahme • start-up sequenze 10 sec. SENSOR LABEL 74.096.EU15...
- Seite 8 • Funktion • Operation auto • Batterie wechseln • Battery replacement • Ventilmodul/Filter wechseln • replacing the solenoid/filter 74.096.EU15...
-
Seite 9: Strahlregler Wechseln
• Strahlregler wechseln • replace spray insert • Reinigung • Care and Cleaning 74.096.EU15... - Seite 10 • Erstazteile • Sparparts 397.261.00 550.000.04 391.014.11 B, N 397.324.00 B, N 397.325.11 B, N 397.332.00 397.333.00 397.334.00 397.335.00 391.003.00 74.096.EU15...
-
Seite 11: Elimination Des Perturbations
• Störungsbehebung Störung/Fehler Mögliche Ursache Behebung · „Kurz-Aus“ ist aktiviert · „Kurz-Aus“ beenden · Absperrventil geschlossen · Absperrventil öffnen · Schmutzsieb verstopft · Schmutzsieb reinigen Es fliesst kein Wasser · Batterie leer · Batterie austauschen · Stromausfall / Netzteil defekt ·... - Seite 12 CONTI Sanitärarmaturen GmbH Haupstrasse 98 35435 Wettenberg Germany info@conti.plus www.conti.plus Abbildungen, Beschreibungen und technische Daten unverbindlich - Printed in Switzerland...
