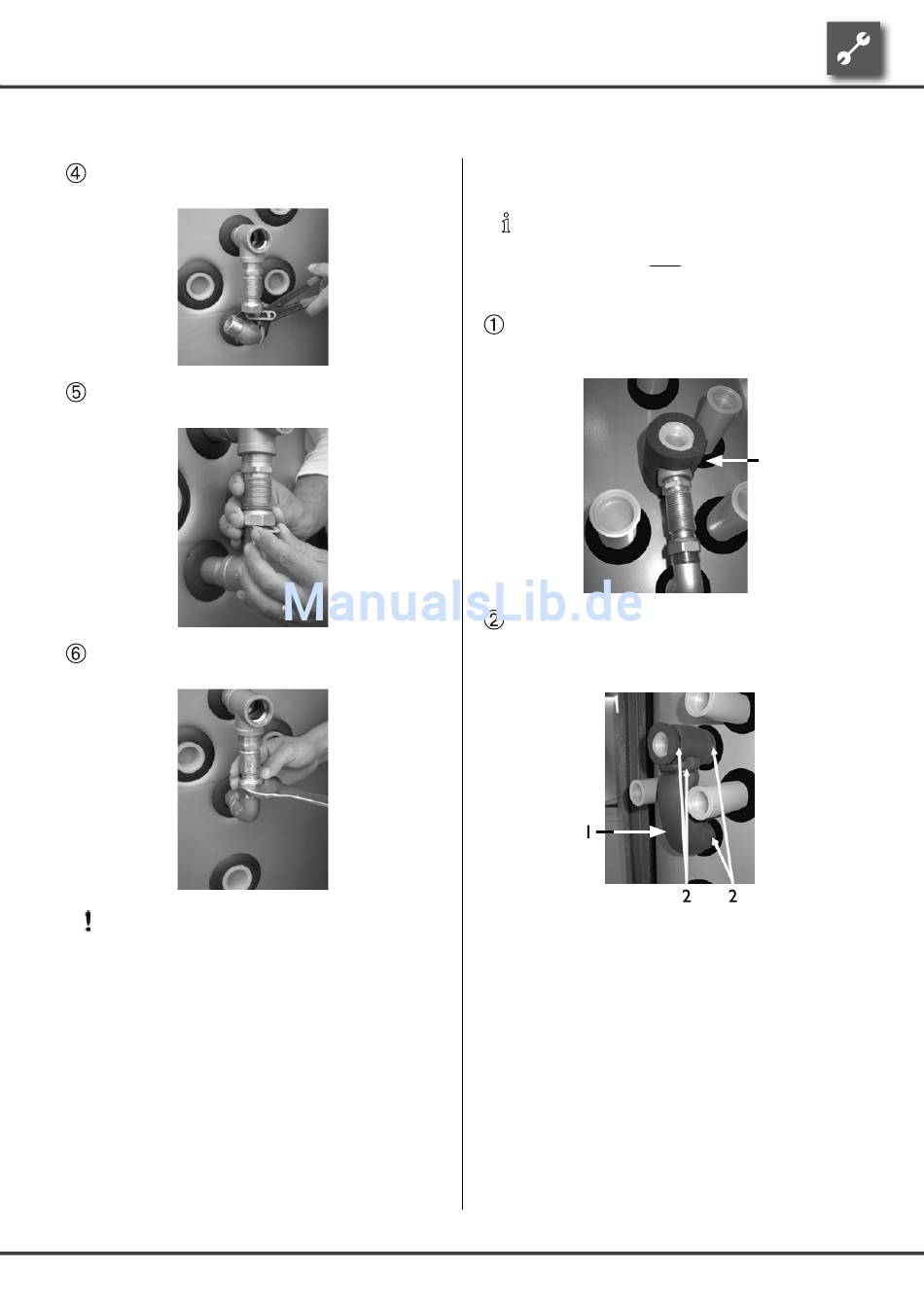

Den 90° Bogen auf Muffe 2 schrauben und in Positi-
on bringen (Bogen muss nach oben zeigen)...
Das flexible Wellrohr strecken und zwischen Bogen
und flexiblen Wellrohr die Dichtung einlegen...
Mit der Überwurfmutter das flexible Wellrohr mit
dem Bogen zusammen schrauben.
ACHTUNG
Überwurfmutter vorsichtig anziehen um die
Dichtung nicht zu beschädigen!
Technische Änderungen vorbehalten.
83017400bDE – Originalbetriebsanleitung
ISOLIEREN DES ZIRKULATIONANSCHLUSSES
HINWEIS
Der Zirkulationsanschluss wird außerhalb der
Schalen isolation über dem Skymantel montiert
und anschließend isoliert.
110 mm langen Isolationsschlauch (mit Rohrausspa-
rung) über Muffe des Zirkulationsanschlusses ste-
cken...
Restliche Verrohrung des Zirkulationsanschlusses
mit 220 mm langen Isolationsschlauch (1) isolieren.
Isolierschläuche anschließend an 4 Stellen mit Ka-
belbindern (2) fixieren.
9
