HYDRAULISCHE ANSCHLÜSSE
Bei der Einbindung des Multifunktionsspeichers in das
Trinkwasser- und Heizungsnetzes alle geltenden Vor-
schriften, Normen und Richtlinien beachten.
Beim Trinkwasseranschluss die zutreffenden DVGW-
Vorschriften und -Empfehlungen sowie die Bestim-
mungen des Wasserversorgers beachten.
Den Multifunktionsspeicher gemäß Hydraulikschema in
den Heiz - und Trinkwarmwasserkreis einbinden.
Hydraulische Einbindung
Die auf dem Typenschild und den Technischen Daten an-
gegebenen Betriebsüberdrücke dürfen nicht überschrit-
ten werden. Nötigenfalls Druckminderer montieren.
ACHTUNG
Die elektrische Leitfähigkeit des Trinkwarmwas-
sers muss > 100 µS/cm sein und innerhalb der
Trinkwassergüte liegen. Der Sulfat- und Chlor-
gehalt darf in Summe 300 mg/l nicht überschrei-
ten!
Wir empfehlen, im Trinkwarmwasserkreis ein geeignetes
Ausdehnungsgefäss (nicht im Lieferumfang enthalten) zu
installieren. Druckschwankungen bzw. Wasserschläge im
Kaltwassernetz werden dadurch egalisiert. Unnötiger
Wasserverlust wird vermieden.
Sicherheitsventil entsprechend den jeweils geltenden
Normen und Richtlinien und entsprechend den maximal
zulässigen Betriebsdrücken des Speichers und der Kom-
ponenten einsetzen.
Der Sicherheitsablauf des Sicherheitsventils muss nach
den jeweils geltenden Normen und Richtlinien über ei-
nen Trichtersifon in den Abfluss abgeführt werden!

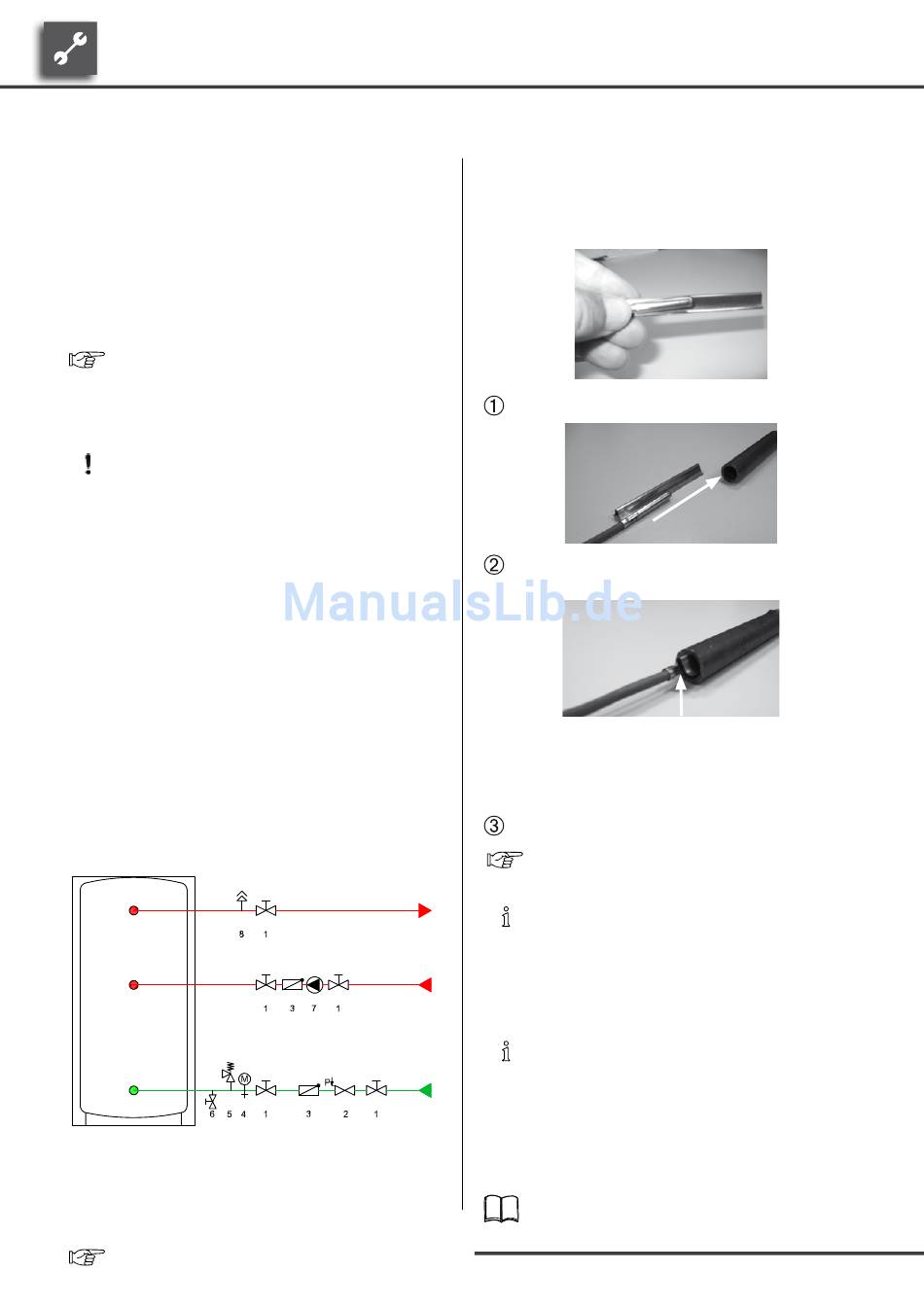

Trinkwarmwasseranschlussschema nach DIN 1988:
1 Absperrventil
3 Rückschlagventil
5 Sicherheitsventil
7 Zirkulationspumpe
HINWEIS: Bei diesem Schema ist kein Verbrühschutz berücksichtigt!
siehe Hydraulische Einbindungen
10
2 Druckminderventil
4 Manometer und Prüfventil
6 Entleerungsventil
8 Entlüftung
MONTAGE FÜHLER
Bei der Fühlermontage (Trinkwarmwasserfühler und
Rücklauftemperaturfühler) immer die im Lieferumfang
befindliche Fühlerfeder verwenden.
Fühler an Außenseite der Fühlerfeder anlegen
2
2
Fühler und Fühlerfeder gemeinsam in die Jeweilige
Tauchhülse einschieben
1
2
1 Fühlerfeder
2 Fühler
3 Tauchhülse (ist schon im
Speicher montiert)
Fühler bis ans Ende der Tauchhülse einschieben
Position der Tauchhülse siehe Maßbild
HINWEIS
Fühlerfedern immer mitmontieren, damit eine
optimlae Temperaturübertragung sichergestellt
ist! Die Isolierung der Fühlerkabel dabei nicht
beschädigen!
HINWEIS
Die notwendigen Reglereinstellungen für Paral-
lelspeicher der Betriebsanleitung des Heizungs-
und Wärmepumpenreglers entnehmen. Die An-
schlüsse der Umwälzpumpen und, fallsvorhan-
den, des Umschaltventils für dem Klemmenplan
des jeweiligen Wärmepumpentypes entnehmen!
Fühleranschluss „Klemmenplan des jeweiligen
Wärmepumpentypes".
Technische Änderungen vorbehalten.
83017400bDE – Originalbetriebsanleitung
