Elektrische Anlage / Installation électrique

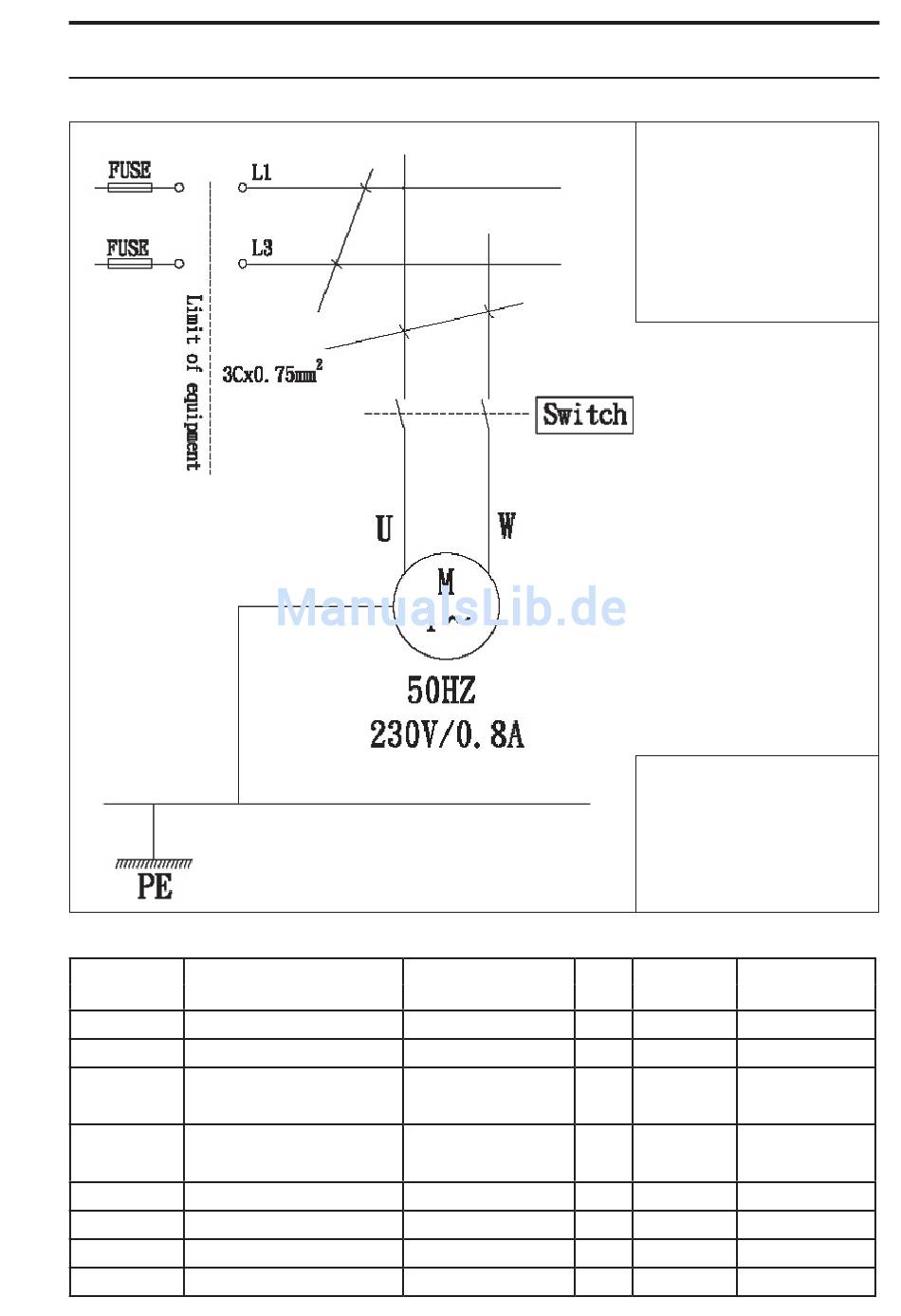

Elektroschema / Schema du cablage électrique
Stückliste der elektrischen Anlage / Liste des composants de l'installation électrique
Kurzzeichen Funktion
Référence
Fonction
XP
Netzstecker / Fiche
Netzkabel / Câble
SB 1
Schalterdrücker "Start"
Interrupteur "Départ"
SB 2
Schalterdrücker "Stop"
Interrupteur "Arrêt"
M
Motor / Moteur
C
Kondensator / Condensateur
FU
Netzsicherung / Fusible
PE
Erdung / Terre
Tech. Daten
Données techn.
230V, 10A
H05VV-F1.00mm2
AC 230V/10A
AC 230V/10A
AC 230V/ 50 / 3
AC 230V/10A
Das Elektroschema, 230Volt,
das auch im Motordeckel zu
finden ist, enthält die notwen-
digen Angaben für den korrek-
ten Anschluss Ihrer Maschine
ans Netz. Wird der Netzan-
schluss (Stecker) geändert,
muss dies von einem Fach-
mann ausgeführt werden.
Le schéma du câblage élec-
trique pour 230V, qui est
également affiché dans le
bornier moteur, contient les
indications nécessaires au
raccordement correct de la
machine avec l'alimentation.
