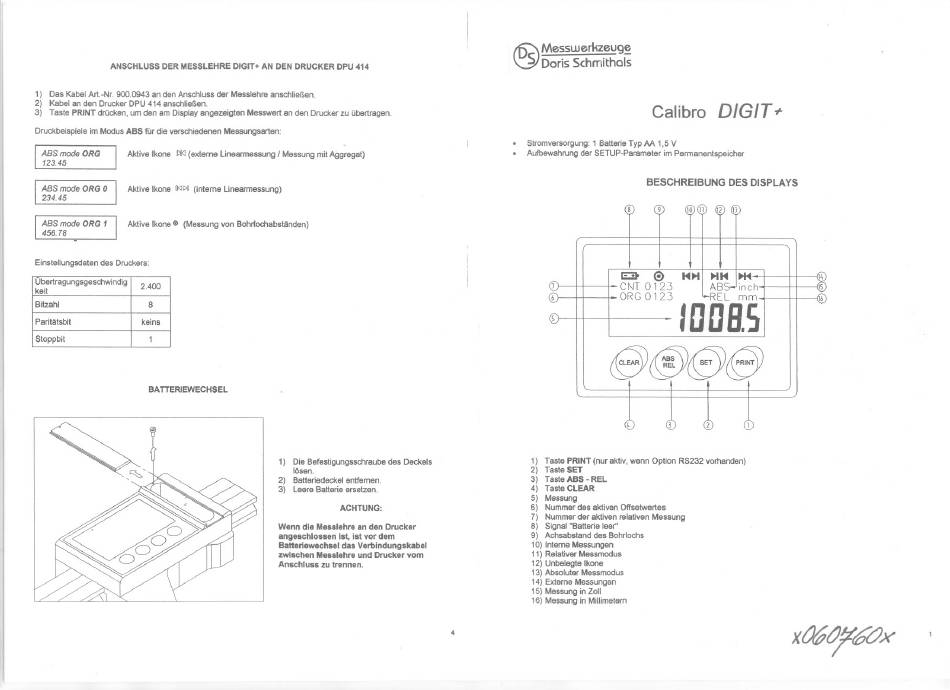

DS Calibro DIGIT+ Kurzanleitung

ANSCHLUSS DER MESSLEHRE
1) Das Kabel Art-Nr. 900.0943 an den Anschluss der Messlehre anschließen.
2) Kabel an den Drucker DPIJ 414 anschließen.
3) Taste PRINT drücken, um den am Display angezeigten Messwert an den Drucker zu übertragen.
Druckbeispiele im Modus ABS für die verschiedenen Messurvarten:
ABS mode ORG Aktive Ikone (externe
123.45
ABS mode ORG O
Aktive Ikone (interne Linearmessung)
234.45
ABS mode ORG 1 Aktive Ikone@ (Messungvon Bohdo&labständen)
456.78
Einstellungsdaten des Druckers:
bertragungsgeschwi ndig 2.400
keit
Bitzahl 8
Paritätsbit keins
Stoppbit
BATTERIEWECHSEL
CD
DIGIT* AN DEN DRUCKER DPU 414
/ Messung mit Aggregat)
1) Die Befestigungsschraube des Deckels
lösen.
2) Batteriedeckel entfemen.
3) Leere Batterie ersetzen.
ACHTUNG:
Wenn die Messlehre an den Drucker
angeschlossen ist, ist vor dem
Batteriewechsel das Verbindungskabel
zwischen Messlehre und Drucker vom
Anschluss zu trennen.
Messwerkzeuge
s
Doris SchmithQls
Stromversorgung: 1 Batterie Typ AA 115 V
der SETUP-Parameterim Permanentspeicher
8
CNT
ORC
1) Taste PRINT (nur aktiv, wenn Option RS232 vorhanden)
2) Taste SET
3) Taste ABS - REL
4) Taste CLEAR
5) Messung
6) Nummer des aktiven Offsetwertes
7) Nummer der aktiven relativen Messung
8) Signal "Batterie leer"
9) Achsabstand des Bohrlochs
10) Inteme Messungen
11 ) Messmodus
12) Unbelegte Ikone
13) Messmodus
14) Externe Messungen
15) Messung in Zoll
16) Messung in Millimetem
4
Calibro DIGIT*
BESCHREIBUNG DES DISPLAYS
9 10 II 2 3
0123 AB inch
5
EL mm
6
PRINT
REL
