Pulse
Pool-Wärmepumpe
Installations- und Benutzerhandbuch
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PPG Pulse

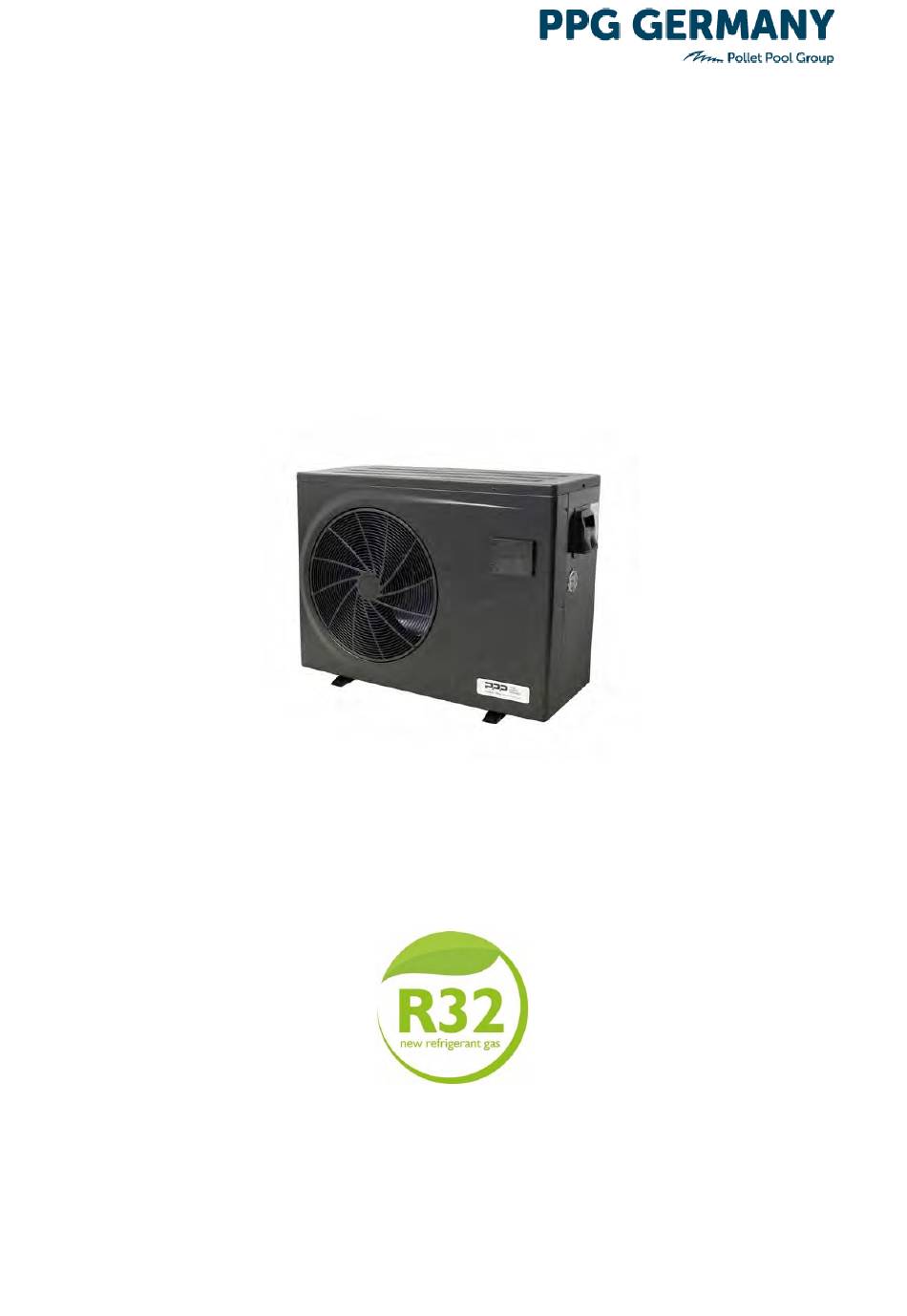

  • Seite 1 Pulse Pool-Wärmepumpe Installations- und Benutzerhandbuch...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Vorwort ............ Wartungshinweise ........ Vorsicht und Warnung ....... Technische Daten ........Abmessungen ............Installation und Anschlüsse ........ Spezifikation des Netzkabels ........Verdrahtung des Stromkabels ......Fernsteuerung ein/aus ..........Verwendung und Bedienung des Displays ......Fehlercode-Tabelle ..........Kältemittel-Vergleichstabelle ......Verdrahtungsplan ..........Beschreibung der integrierten Treiberplatine .....
  • Seite 3: Vorwort

    1. Vorwort unseren Kunden Qualität, Zuverlässigkeit und Vielseitigkeit zu bieten, wird dieses Produkt nach strengen Fertigungsstandards hergestellt. Dieses Handbuch enthält alle notwendigen Informationen zur Installation, Fehlersuche, Entladung und Wartung. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät öffnen oder reparieren. Der Lieferant dieses Produkts kann nicht haftbar gemacht werden, wenn jemand verletzt oder das Gerät durch unsachgemäße Installation, Fehlersuche oder unnötige Wartung beschädigt wird.
  • Seite 4 Dieses Gerät kann von Kindern ab 12 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen zum sicheren Gebrauch des Geräts erhalten haben und die Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer sollten nicht von Kindern unbeaufsichtigt durchgeführt werden.
  • Seite 5: Informationen Zur Wartung

    2. Informationen zur Wartung Arbeitsbereichskontrollen: Vor Beginn von Arbeiten an Anlagen mit brennbaren Kältemitteln sind Sicherheitsüberprüfungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert wird, bevor die Kälteanlage repariert wird. Arbeitsverfahren: Die Arbeiten sollten unter Anwendung eines kontrollierten Verfahrens durchgeführt werden, um das Risiko des Vorhandenseins eines brennbaren Gases oder Dampfes während der Durchführung der Arbeiten zu minimieren.
  • Seite 6 Inspektionen von Elektrogeräten: Zu den Reparatur- und Wartungsarbeiten an elektrischen Bauteilen gehören erste Sicherheitsprüfungen und Inspektionsverfahren für die Bauteile. Liegt ein Fehler vor, der die Sicherheit beeinträchtigen kann, sollte der Stromkreis erst dann wieder angeschlossen werden, wenn der Fehler zufriedenstellend behoben ist. Kann der Fehler nicht sofort behoben werden, ist es aber notwendig, den Betrieb fortzusetzen, sollte eine angemessene Übergangslösung verwendet werden.
  • Seite 7 Die Kältemittelfüllung sollte in den entsprechenden Rückgewinnungsflaschen aufgefangen werden. Das System sollte mit Stickstoff "gespült" werden, um das Gerät sicher zu machen. Dieser Vorgang muss möglicherweise mehrmals wiederholt werden. Druckluft oder Sauerstoff sollten für diese Aufgabe nicht verwendet werden. Das Spülen erfolgt, indem das Vakuum im System mit Stickstoff unterbrochen und das System weiter gefüllt wird, bis der Arbeitsdruck erreicht ist, dann in die Atmosphäre entlüftet und schließlich ein Vakuum hergestellt wird.
  • Seite 8 Wenn ein Vakuum nicht möglich ist, bauen Sie einen Verteiler, damit das Kältemittel aus verschiedenen Teilen des Systems entfernt werden kann. Stellen Sie sicher, dass die Flasche vor der Bergung auf der Waage steht. Starten Sie die Saugpumpe und lassen Sie sie gemäß den Anweisungen des Herstellers laufen.
  • Seite 9: Vorsicht Und Warnung

    Vorsicht und Warnung Das Gerät darf nur von qualifiziertem Personal repariert werden, das dem Installationszentrum oder einem autorisierten Installateur repariert werden. (für den europäischen Markt) Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
  • Seite 10: Technische Daten

    Technische Daten SPEZIFIKATION TYP EINHEITEN IMPULS 7 IMPULS 9 * Heizleistung 2,0~7,0 2,4~9,0 BTU/h 6.824~23884 8.188~30.708 *Stromverbrauch KW/h 0,196~ 1,21 0,24~ 1,55 *COP 10,2~5,8 10,0~5,8 ** Heizleistung 1,1~5,0 1,2~6,5 BTU/h 3.753~17.060 4.094~22.178 **Stromverbrauch KW/h 0,18~ 1,25 0,2~ 1,57 **COP 6.0~4.0 6.0~4.1 Stromzufuhr 220-240V /50Hz...
  • Seite 11 SPEZIFIKATION TYP EINHEITEN IMPULS 12 IMPULS 16 *Heizleistung 2,56~ 11,5 4,05~ 15,5 BTU/h 8.734~39238 13.818~52.886 *Stromverbrauch KW/h 0,3~ 1,9 0,5~ 2,63 *COP 10,4~6,0 10,1~5,6 **Heizleistung 1,5~ 8,5 2,2~11,4 BTU/h 5.118~29.002 7.506~38.896 **Stromverbrauch KW/h 0,24~ 1,97 0,35~ 2,59 **COP 6,2~4,3 6,2~4,4 Stromzufuhr 220-240V / 50Hz Max.
  • Seite 12 Betriebszustand der Wärmepumpe Betreiben Sie die Poolwärmepumpe innerhalb der folgenden Temperatur- und Luftfeuchtigkeitsbereiche, um einen sicheren und effizienten Betrieb zu gewährleisten. Betriebsbereich Heizbetrieb Betriebsart Kühlen Außentemperatur -7°C~ 43°C -7°C~ 35°C Wassertemperatur 15°C~ 40°C 8°C~ 32°C Relative Luftfeuchtigkeit < 80% < 80% Einstellbereich vom 15°C~ 40°C 8°C~ 32°C...
  • Seite 13: Abmessungen

    5. Abmessungen Abmessungen für Schwimmbad-Wärmepumpen (Einheit: mm ) Modell Impuls 7 Impuls 9 Impuls 12 Impuls 16 1048 11 --...
  • Seite 14: Installation Und Anschlüsse

    6. Installation und Anschlüsse Damit das Gerät ordnungsgemäß funktioniert (Wärmeaustausch), muss die Wärmepumpe in einem offenen Raum installiert werden, so dass ausreichend Platz um das Gerät herum vorhanden ist. Achten Sie auf den vorgeschriebenen Freiraum um das Gerät gemäß der nachstehenden Zeichnung. Damit Kondensat und Regenwasser ordnungsgemäß...
  • Seite 15 Wasseranschluss mehrerer Wärmepumpen Wenn mehr als ein Gerät für ein Schwimmbecken parallel angeschlossen werden soll. Beachten Sie die nachstehenden Abbildungen. Die folgende Abbildung zeigt die falsche Installation. Als Nächstes folgt die ordnungsgemäße Installation, bei der das gleiche System für den Wasseranschluss verwendet wird, das einen stabileren Wasserfluss ermöglicht.
  • Seite 16: Spezifikationen Des Stromkabels

    Spezifikationen des Stromkabels Einphasiger Anschluss Typenschild Stromkabel Sicherung Fehlerstromschutzschalter Signalkabel Höchststrom ≤13 A 3 x 1,5 mm2 30 mA weniger als 0,1 s n x 0,75 mm2 ≤19 A 3 x 2,5 mm2 25 A 30 mA weniger als 0,1 sec n x 0,75 mm2 ≤25 A 3 x 4 mm2...
  • Seite 17: Dreiphasiger Anschluss

    Dreiphasiger Anschluss Typenschild Stromkabel Sicherung Fehlerstromschutzschalter Signalkabel Höchststrom ≤ 10 A 5 x 1,5 mm2 16 A 30 mA weniger als 0,1 s n x 0,75 mm2 ≤ 14 A 5 x 2,5 mm2 30 mA weniger als 0,1 sec n x 0,75 mm2 ≤...
  • Seite 18: Verdrahtung Des Stromkabels

    8. Verdrahtung des Stromkabels Um das Netzkabel anzuschließen, suchen Sie den Griff an der Seite des Geräts. Nachdem Sie den Griff mit einem Schraubendreher entfernt haben, sehen Sie die Stromversorgungsklemme. Führen Sie das Stromkabel durch den Griff und beachten Sie die Abbildung für die Verdrahtung. Entfernen Sie die Schraube und den Griff, führen Sie das Stromkabel durch den Griff.
  • Seite 19: Fernsteuerung Ein/Aus

    9. Fernbedienung ein/aus Dieses Gerät kann mit der Ein-/Aus-Fernbedienung für mehrere Geräte gleichzeitig ein- und ausgeschaltet werden. Um die Fernbedienung a n z u s c h l i e ß e n , verwenden Sie den Griff an d e r Seite des Geräts.
  • Seite 20: Verwendung Und Bedienung Des Displays

    10. Verwendung und Bedienung des Displays 4.1) Allgemeine Darstellung Die Wärmepumpe ist mit einer elektronischen Schalttafel ausgestattet, die elektronisch angeschlossen und bereits werksseitig auf Heizbetrieb eingestellt ist. Legende Ein/Aus-Taste und Zurück-Taste Nach unten blättern Nach oben blättern OFF-Modus Wenn sich die Wärmepumpe im Bereitschaftsmodus (OFF-Modus) befindet, erscheint die Anzeige "OFF"...
  • Seite 21: Sperren Und Entsperren Des Touchscreens

    10.1) Einstellung und Anzeige des Sollwertes (gewünschte Wassertemperatur) Im "OFF"- und "ON"-Betrieb Drücken Sie die Taste oder um den eingestellten Wert anzuzeigen. Drücken Sie die oder um den gewünschten Sollwert einzustellen. Die Einstellung ist bis auf 0,5°C genau. ACHTUNG: Es wird empfohlen, die Temperatur von 30°C nicht zu überschreiten, um den Verschleiß der Einlagen zu vermeiden.
  • Seite 22: Einstellung Des Wasserdurchflusses

    10.5) Tabelle der Uhrenparameter Uhr Parameter Bedeutung Sichtbar Die Stundenziffer der Systemzeit Die Minutenstelle der Systemzeit Timer ON Stundenziffer Die Minutenziffer des Timer ON Timer OFF Stundenziffer Timer ON Minutenstelle 1 bedeutet Speichern der Timer-EIN- Einstellung Timer ON Einstellung 0 bedeutet Abbrechen der Timer- EIN-Einstellung 1 bedeutet Speichern der Einstellung Timer AUS-Einstellung...
  • Seite 23: Ein- Und Ausschalten Der Silence-Funktion

    10.7) Ein- und Ausschalten der SILENCE-Funktion Im Silence-Modus arbeitet die Wärmepumpe im Sparbetrieb und sehr leise, wenn der Heizbedarf gering ist (zur Aufrechterhaltung der Beckentemperatur oder wenn ein besonders leiser Betrieb erforderlich ist). Diese Funktion kann entweder manuell oder über eine Zeitschaltuhr aktiviert/deaktiviert werden.
  • Seite 24: Zwei Oder Mehr Fehler

    ein Fehler Zwei oder mehr Fehler 11. Fehlercode-Tabelle Fehlerbeschreibung Fehler Grund Behebung Temperatursensor ist defekt oder Prüfen oder ändern Sie den kurzgeschlossen Temperatursensor Fehler des Einlasstemperatursensors Ausblastemperatur Sensor Der Temperatursensor ist defekt oder hat einen Prüfen oder wechseln Sie den defekt Kurzschluss Temperatursensor...
  • Seite 25 Einlass- und Prüfen Sie den Wasserdurchfluss in der Auslasstemperatur zu hoch Leitung und ob das Wassersystem Zu geringer Wasserdurchfluss und niedriger Differenzdruck verstopft ist. Prüfen Sie den Wasserdurchfluss in der Leitung und ob das Wassersystem Frostschutzmittel Wasserdurchfluss ist nicht ausreichend verstopft ist.
  • Seite 26 Anzeig e des Schutz/Fehler Ursache Behebungsmethoden Fehlers DRV1 MOP-Alarm MOP-Antriebsalarm Wiederherstellung nach 150s Kommunikationsfehler zwischen der Frequenzumrichterkarte und der Hauptkarte Umrichter offline Überprüfen Sie die Kommunikationsverbindung IPM-Schutz Modularer IPM-Schutz Wiederherstellung nach 150s Ausfall des Fehlende Phase, Stufe oder Stationshardware Hardware der Messspannungssteuerungs- Kompressortreibers beschädigt Frequenzumwandlungskarte prüfen...
  • Seite 27: Kältemittel-Vergleichstabelle

    12. Kältemittel-Vergleichstabelle Druck (MPa ) Temperatur -51.3 (R410A)( )℃ Temperatur -52.5 29.5 33.3 38.7 (R32)( )℃ Druck (MPa) Temperatur( R410A)( )℃ Temperatur( 46.5 49.5 53.5 67.5 72.5 77.4 R32)( )℃ 25 --...
  • Seite 28: Verdrahtungsplan

    13. Bedradingsschema — 26 —...
  • Seite 29: Verdrahtungsschema

    Verdrahtungsschema - 26 -...
  • Seite 30: Drahtgebundene Steuerung

    Beschreibung COMP Verdichter Lüftermotor Vier-Wege-Ventil Drossel für die Treiberkarte des Wechselrichters Drossel Drahtgebundene Steuerung Kabelgebundene Fernsteuerung Relais für Umwälzpumpe Schalter Hochdruck-Schalter Niederdruck-Schalter Strömungsschalter Fernschalter ON/OFF Fernschalter ON/OFF Temperaturfühler Sensor für die Umgebungstemperatur Temperaturfühler Wasser IN Temperaturfühler Wasser OUT Temperaturfühler Spule Sensor für die Ansauggastemperatur Temperatursensor für komprimiertes Gas Funktion des RS485-Anschlusses...
  • Seite 31 14. Beschreibung für integrierte Treiberplatine 28 --...
  • Seite 32: Standard-Wartungsverfahren

    Beschreibung. Für Stromversorgungseingangskabel L 220V AC Für Stromeingangskabel N 220V AC Für Stromeingangskabel, Schutzleiter AUS 1 Spannungsversorgung 220V AC für 4-Wege-Ventil AUS 2 Stromversorgung 220V AC für die Wasserumwälzpumpe U-V-W Ausgang für Kompressor CN 600 Ausgang für Lüftermotor Anschluss an Drossel Anschluss an die Drossel T2-PL Für Drucksensor...
  • Seite 33: Problem Identifizieren

    15. Standard-Serviceverfahren Modell 10035001 Produktcode Wärmepumpe Party NO 00000000001 Seriennumm B123000002011 er NR Produktcode ID von WiFi WiFi B W F22100000012 Problem identifizieren Standardverfahren nach der Wartung: 1. Wenn etwas mit der Wärmepumpe nicht in Ordnung ist, stellen Sie sicher, dass Sie die richtigen Informationen weitergeben, damit der Installateur das Problem identifizieren und so schnell wie möglich beheben kann.
