Verwandte Anleitungen für Braun BLACK300
Inhaltszusammenfassung für Braun BLACK300

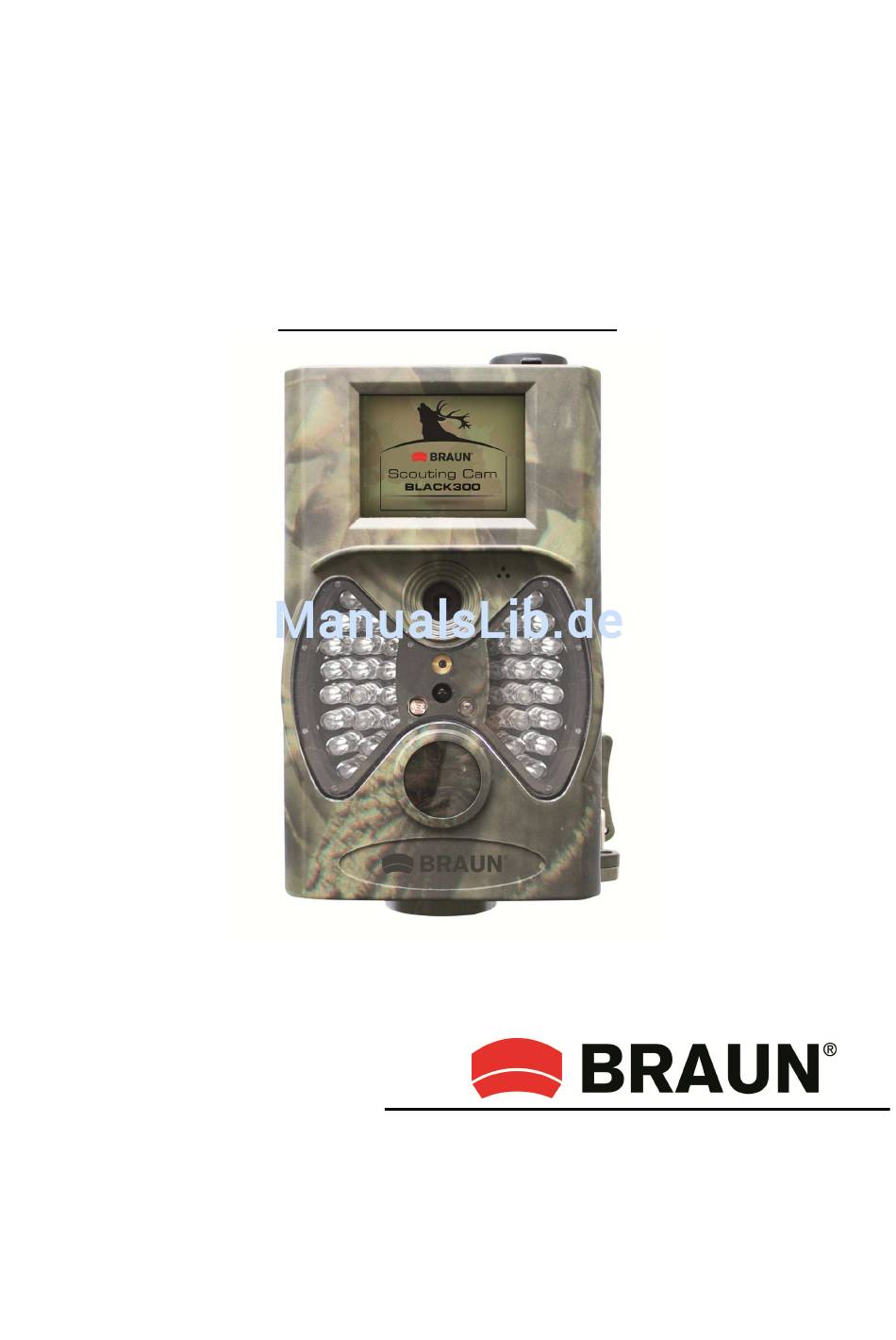

- Seite 1 Scouting-Kamera BLACK300 Bedienungsanleitung BRAUN PHOTO TECHNIK GmbH Klingenhofstraße 72 90411 Nürnberg www.braun-phototechnik.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Achtung ......................3 2. Anleitung ......................4 2.1 Schnittstellen am Kameragehäuse ..............4 2.2 Kamerakomponenten und Ausstattung ............5 2.3 Fernbedienung ....................5 2.3.1 Navigation ....................6 2.3.2 Laserzeiger ....................6 2.4 Anzeige der Aufnahmeinformationen ............6 2.5 Unterstützte Dateiformate ................7 3. -
Seite 3: Achtung
4.5 Firmware-Aktualisierung ................16 Anhang: Technische Daten.................. 17 1. Achtung 1) Die Kamera nicht fallen lassen und sie keinen Stößen oder Erschütterungen aussetzen. 2) Die Betriebsspannung der Kamera beträgt 6,0 V. Die Kamera wird von acht AA-Batterien versorgt. 3) Nehmen Sie Batterien aus der Kamera, wenn Sie die Kamera längere Zeit nicht benutzen. -
Seite 4: Recht- Und Datenschutz

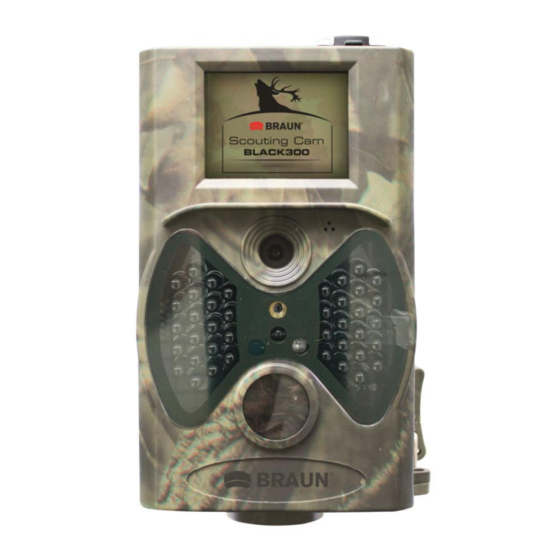

Der Aufnahmebereich muss an allen öffentlichen Zugangspunkten deutlich gekennzeichnet werden. 2. Anleitung Vielen Dank für den Kauf der BRAUN Scouting-Kamera BLACK300. Diese Kamera ist eine automatische Überwachungskamera. Sie wird durch Bewegungen von Menschen (oder Tieren) in einem bestimmten, zu überwachenden Bereich (ROI) über einen hochempfindlichen passiven Infrarot-Bewegungssensor (PIR) ausgelöst... -
Seite 5: Kamerakomponenten Und Ausstattung
2.2 Kamerakomponenten und Ausstattung 1) Unterer Deckel 2) SD-Kartensteckplatz: Zum Speichern von Bildern oder Videos muss eine Speicherkarte eingesetzt werden. 3) Mini USB-Anschluss (USB 2.0): Anschluss der Kamera an einen Computer, um Bilder und Videos herunterzuladen. 4) TV-Ausgang (TV Out): Zum Anzeigen des Monitorbilds auf einem Fernseher kann die Kamera mit dem mitgelieferten AV-Kabel am AV-Eingang des Fernsehers angeschlossen werden. -
Seite 6: Navigation
2.3.1 Navigation Wählen Sie mit UP oder DOWN den Menüpunkt oder heben ihn hervor. Wählen Sie mit LEFT oder RIGHT die Option für jeden Menüpunkt aus und bestätigen Sie die Auswahl mit OK. Menüpunkt wählen (NACH OBEN) Displaymenü Auswahl verlassen (OK) (MENÜ) Option wählen... -
Seite 7: Unterstützte Dateiformate
2.5 Unterstützte Dateiformate Element Format Bild Video Dateisystem FAT32 Sie müssen sich um das Format des Dateisystems der Kamera nicht kümmern, außer Sie haben Probleme beim Lesen der SD-Karte durch andere Geräte. Formatieren Sie in diesem Fall die SD-Karte in der Kamera oder besser mit einem Computer. -
Seite 8: Einschalten Im Live-Modus
3.3 Einschalten im Live-Modus Beachten Sie vor dem Einschalten folgenden Hinweis: 1) Vermeiden Störungen durch Temperatur Erschütterungen. Erschütterungen können durch Tiere oder Personen sowie Bäume verursacht werden, die fast den ganzen Tag Sonnenlicht oder anderen Wärmequellen ausgesetzt waren. Diese können ein fehlerhaftes Auslösen verursachen. 2) Die Montagehöhe der Kamera sollte 1 Meter über dem Objekt befinden. -
Seite 9: Ausschalten
3.5 Ausschalten Stellen Sie den Ein-/Ausschalter in die Stellung OFF, um die Kamera auszuschalten. Bedenken Sie jedoch dass auch die ausgeschaltete Kamera einen geringen Verbrauch im µA Bereich hat. 4. Bedienung für Fortgeschrittene Aus dem vorherigem Kapitel der grundlegenden Bedienung der Kamera wissen wir, dass die Kamera drei grundlegende Betriebsmodi (Ein-/Ausschalter) besitzt: 1) Ausgeschaltet: Der Ein-/Ausschalter befindet sich in der Stellung OFF (rechts). -
Seite 10: Videoeinstellungen
4.1.2 Videoeinstellungen 4.1.3 Systemeinstellungen... -
Seite 11: Standardeinstellungen
4.1.4 Standardeinstellungen Standardein- Einstellung stellungen Punkte Modus Kamera Kamera, Video, Kamera und Video Auflösung (Kamera) 12 M 12 M, 8 M, 5 M Verzögerung 1 Sekunde 1-30 Sekunden, 1-30 Minuten Serienbilder Einzelbild Einzelbild, 3, 6, 9 Bilder 100, 200, 400 Auflösung (Video) 1080P... -
Seite 12: Bildgröße Einstellen
erstellen. a) Zeigen Sie mit MENU das Einstellungsmenü an. b) Wählen Sie mit RIGHT die Option System setting. c) Wählen Sie mit DOWN die Option Format. d) Wählen Sie mit RIGHT die Option SD Card. e) Wählen Sie mit OK die Option ENTER, um das Untermenü aufzurufen. f) Wählen Sie mit DOWN die Option OK. -
Seite 13: Serienbilder Einstellen
b) Rufen Sie mit RIGHT die Option „system“ auf. c) Wählen Sie mit DOWN die Option Date/Time. d) Zeigen Sie mit RIGHT das Date/Time-Menü an und ändern Sie mit UP und DOWN die Werte. e) Speichern Sie mit OK die aktuelle Einstellung. Kehren Sie anschließend mit MENU zur zu Infoanzeige zurück. -
Seite 14: Videoton Einstellen
4.1.14 Videoton einstellen Im Folgenden wird gezeigt, wie Sie den Ton eines Videos ausschalten: a) Zeigen Sie mit MENU das Einstellungsmenü an. b) Wählen Sie mit DOWN die Option Voice. c) Zeigen Sie mit RIGHT das VOICE-Einstellungsmenü an. 4.1.15 Verzögerung einstellen diesem Parameter wird... -
Seite 15: Wiedergabe
b) Wählen Sie mit DOWN die Option Password. c) Wählen Sie mit UP die Option ON. Geben anschließend mit RIGHT 4 Ziffern als Passwort ein. d) Speichern Sie mit OK die aktuelle Einstellung. Kehren Sie anschließend mit MENU zur zu Infoanzeige zurück. e) Beim nächsten Einschalten der Kamera werden Sie auf dem LCD-Bildschirm zur Eingabe des Passworts aufgefordert. -
Seite 16: Laserpointer
4.3 Laserpointer Der Laserpointer ist als Zusatzfunktion besonders im Dunkeln nützlich, um die Kamera auf ein Objekt oder einen zu überwachenden Bereich (ROI) auszurichten. Schalten Sie den Laserstrahl im TEST-Modus ein und stellen Sie mit der Neigungsverstellung Rückseite Kamera Winkel Aufnahmeausrichtung ein. -
Seite 17: Anhang: Technische Daten
Anhang: Technische Daten Bildsensor 5 Megapixel Farb-CMOS (12 MP interpoliert) Speichermedium SD-Karte (bis zu 32 GB) Objektiv F=3,1; FOV = 60 Abmessungen 145 mm x 80 mm x 55 mm IR-Filter Vollautomatischer IR-Filter TFT-Display 2,0’’ Farb-TFT LCD PIR-Sensor: Auslöseempfindlichkeit Hoch/Normal/Niedrig PIR-Sensor: Erkennungswinkel 60°...
