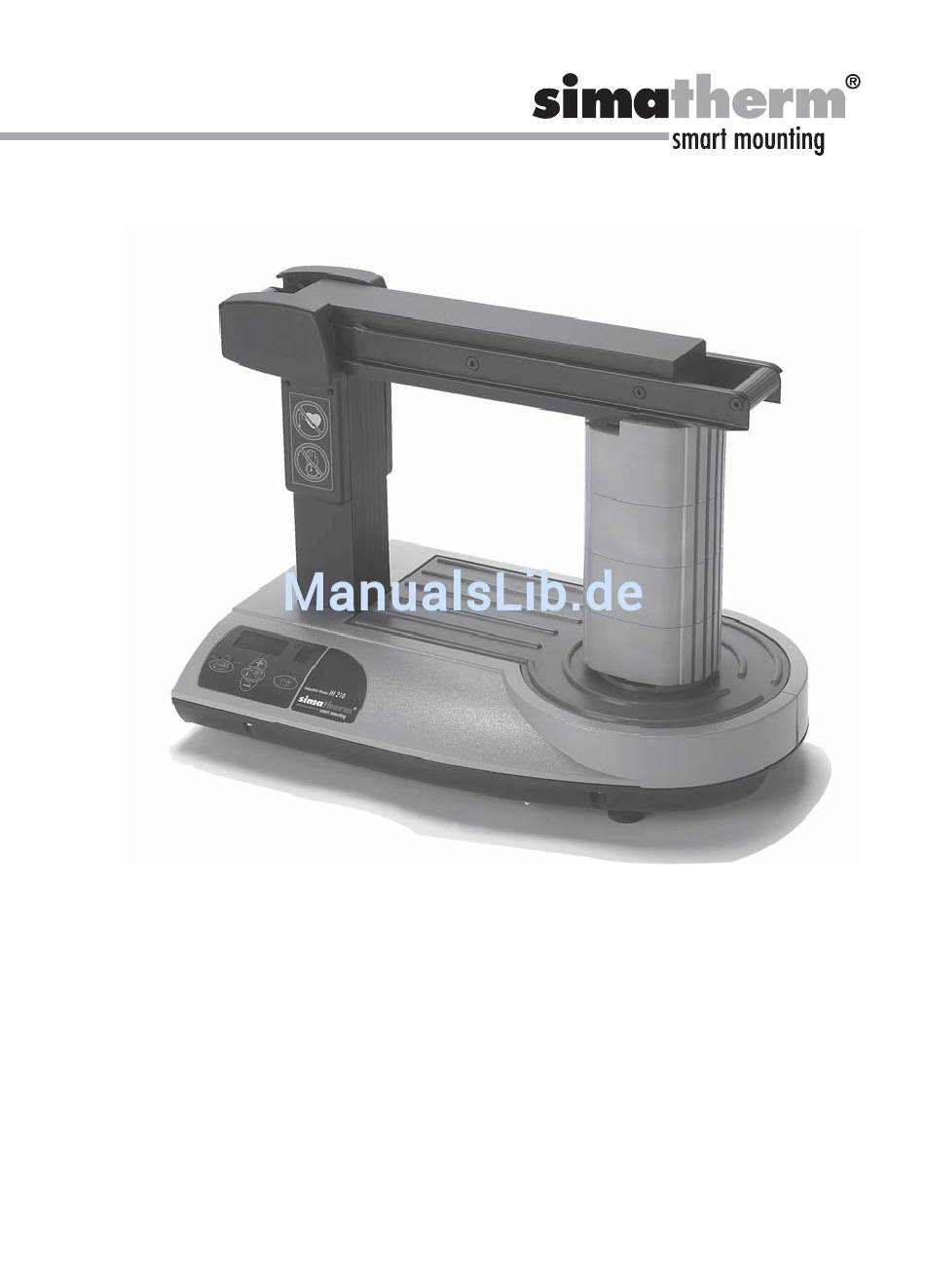

- Seite 1 IH 210 Induction Heater Bedienungsanleitung Instructions for use Mode d‘emploi Manuale d‘istruzioni Manual de instrucciones...
- Seite 2 Induktionsheizgerät IH 210 © simatec ag...
-
Seite 3: Inhaltsverzeichnis
Herausragendes Merkmal Technische Beschreibung Bestandteile Technische Daten Installation der Netzstecker Vorbereitung der Inbetriebnahme Betrieb Funktion der Displays Funktion der Schalttasten TEMPERATURMODUS TEMPERATURMODUS ZEITMODUS Temperaturmessung Änderung der Temperatureinheit Entmagnetisierung Wahl der Leistungsstufe Sicherheitsfunktionen Störungssuche Ersatzteile Induktionsheizgerät IH 210 © simatec ag... -
Seite 4: Eu-Konformitätserklärung
Stadthof 2, CH-3380 Wangen a. Aare, Schweiz erklärt, dass die Induktionsheizgeräte simatherm IH 210 konstruiert und hergestellt wurden in Übereinstimmung mit der EG Richtlinie 2006/95/EG des europäischen Parlaments und des Rates betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen EG Richtlinie 2004/108/EG des europäischen Parlaments und des Rates... -
Seite 5: Sicherheitshinweise
• Das IH 210 Gerät niemals ohne ein korrekt positioniertes Joch betreiben. • Keine Änderungen am IH 210 vornehmen. • Beim Heben schwerer Bauteile geeignete Handhabungsgeräte verwenden. • Den Kontakt mit heissen Bauteilen vermeiden. Zur Handhabung heisser Bauteile die mitgelieferten Hitzeschutzhandschuhe tragen. Induktionsheizgerät IH 210 © simatec ag... -
Seite 6: Einführung

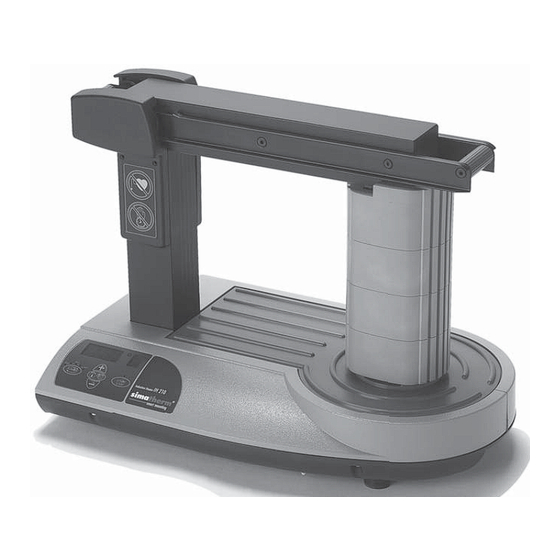

Einführung Das simatherm IH 210 Induktionsheizgerät ist für die Erhitzung von Lagern oder anderen metallischen ringförmigen Werstücken gebaut. Die Wärme führt zu einer Ausdehnung des Werkstückes, so dass während der Montage auf das Gegenteil keine Kraft erforderlich ist. Bei der Erwärmung von Lagern reicht für die mühelose Montage ein Temperaturunterschied zwischen Lager... -
Seite 7: Herausragendes Merkmal
Heizgerätes wird durch interne Elektronik gesteuert. Das Bauteil kann mit Hilfe eines Schiebejochs oben auf den vertikalen Jochsäulen auf das Gerät platziert werden. Für kleinere Bauteile steht ein kleines Joch zur Verfügung. Ausserdem enthält das Gerät eine Temperatursonde. Auch Hitzeschutzhand- schuhe werden mitgeliefert. Induktionsheizgerät IH 210 © simatec ag... -
Seite 8: Technische Daten
Auf Grund der verschiedenen Arten von Netzsteckern werden mit dem IH 210 keine Netzstecker mitgeliefert. Die Installation eines geeigneten Netz- steckers hat durch eine qualifizierte Fachperson (Elektriker) zu erfolgen. Die korrekte Stromspannung ist in Abschnitt 2.2 aufgeführt. Die Kabel sind wie folgt anzuschliessen: © simatec ag Induktionsheizgerät IH 210... -
Seite 9: Vorbereitung Der Inbetriebnahme
Sonde auf den inneren Ring des Lagers oder auf die innerste Stelle des Werkstücks setzen. • Das IH 210 Gerät am Stromschalter auf der linken Seite einschalten. • Den Selbsttest auf dem Display und den Signalton beachten. Induktionsheizgerät IH 210 © simatec ag... -
Seite 10: Betrieb
Erhöhung des auf dem Hauptdisplay angezeigten Wertes. DOWN (-) Verringerung des auf dem Hauptdisplay angezeigten Wertes. START/STOP Ein- und Ausschalten des Gerätes. Die LED-Anzeige der START/STOP-Schalttaste leuchtet während des Heizvorgangs und blinkt während der Temperaturmessung. © simatec ag Induktionsheizgerät IH 210... -
Seite 11: Temperaturmodus
Temperatur des Werkstückes um 10°C unter den Sollwert fällt. Zum Ausschalten des Heizgerätes und Entmagnetisieren des Werkstücks auf START/STOP drücken. • Das IH 210 ist nun für die Erhitzung eines anderes Bauteils mit den glei- chen Einstellungen bereit. Induktionsheizgerät IH 210 © simatec ag... -
Seite 12: Zeitmodus
Eine Entmagnetisierung erfolgt jedoch nicht, wenn die Stromzufuhr unterbrochen oder der Hauptschalter ausgeschalten wird. Wird das IH 210 nur zur Entmagnetisierung verwendet, muss der ZEITMODUS gewählt und die Zeit auf 0,1 Minute (6 Sekunden) eingestellt werden. © simatec ag Induktionsheizgerät IH 210... -
Seite 13: Wahl Der Leistungsstufe
• Im TEMPERATURMODUS schaltet das Gerät aus, wenn die Temperatursonde keinen Temperaturanstieg von 1° alle 15 Sekunden aufzeichnet. Um diesen Zeitraum auf 30 Sekunden zu erhöhen, gleich- zeitig die Tasten MODE und DOWN drücken. Induktionsheizgerät IH 210 © simatec ag... -
Seite 14: Störungssuche
Fehler bei der Strommes- Gerät zur Reparatur zurücksenden. sung E08 E Fehler bei der Kommuni- Gerät zur Reparatur zurücksenden. kation mit der Leiterplatte E09 E Überhitzung der Leiter- Warten, bis die Leiterplatte ab- platte kühlt. © simatec ag Induktionsheizgerät IH 210... -
Seite 15: Ersatzteile
Joch 40 x 40 x 420mm (für Lager mit einer Bohrung von mindestens 60mm) 190.7404 IH 210-YH Rollsupport 190.1406 IH 210-YS Set Aufsatzjoche 70 x 70 x 150mm 190.1001 IH P2 Temperatursonde Typ K Induktionsheizgerät IH 210 © simatec ag...
