Aufbau und Funktion
Montage der Systemkomponenten
5.1.3

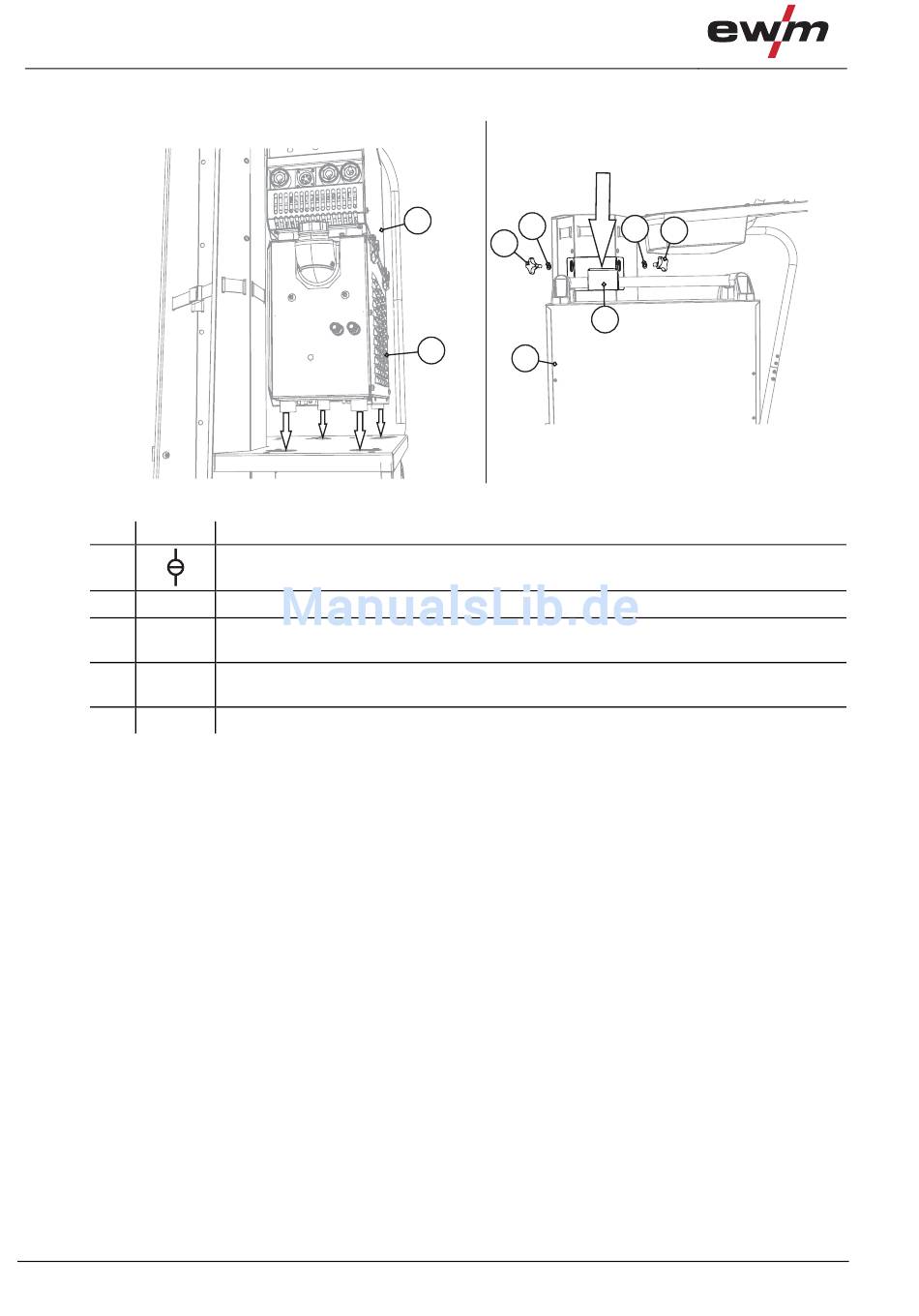

Befestigung Schweißgerät mit Kühlmodul
A
Pos. Symbol
1
2
3
4
5
•
Kühlmodul mit Füßen in dafür vorgesehenen Bohrungen stellen.
•
Schweißgerät auf Kühlmodul mit Schnapp- oder Drehverschlüssen montieren. (Siehe
Betriebsanleitung Kühlmodul / Stromquelle)
•
Geräteniederhalter zum Handgriff der Stromquelle absenken.
•
Geräteniederhalter mit Kreuzgriffen festschrauben.
16
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Kühlgerät
Kreuzgriff
M8x20
Unterlegscheibe
M8
Geräteniederhalter
B
1
4
3
2
1
Abbildung 5-3
3
4
5
099-008270-EW500
12.10.2010
