Aufbau und Funktion
Montage der Systemkomponenten
5
Aufbau und Funktion
5.1
Montage der Systemkomponenten
5.1.1
Transportadapter montieren
Unfallgefahr durch unsachgemäß vorbereiteten Transportwagen!
Je nach Geräteserie muss der Transportwagen zur Befestigung der
Geräte angepasst werden. Bei unangepasstem Transportwagen kann
das transportierte Gerät kippen und Personen verletzen!
•
Bei Geräten mit eckigen Gerätefüßen Transportwagen mit
Transportadapter verwenden!
•
Bei Geräten mit runden Gerätefüßen Transportadapter entfernen!
Pos. Symbol
1
2
3
•
Transportadapter mit den mitgelieferten Innensechskantschrauben am Geräteträger befestigen.
14
3
1
3
2
Beschreibung
0
Transportadapter
Geräteträger
Innensechskantschraube, Linsenkopf
M8x10
VORSICHT
1

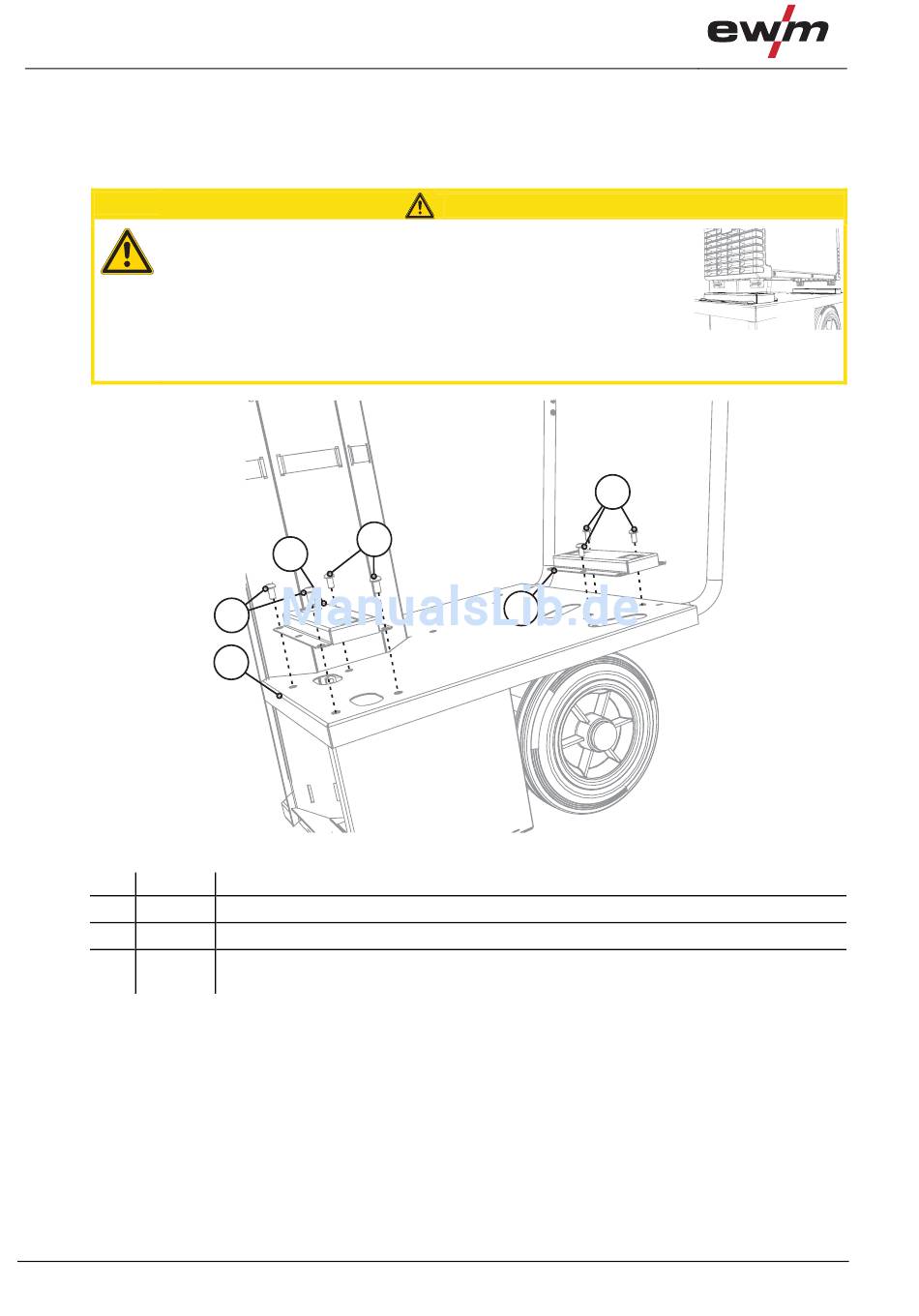

Abbildung 5-1
3
099-008270-EW500
12.10.2010
