4.3.4 Dreizahnblatt montieren

Vergewissern Sie sich, dass die Getriebewelle und alle anderen
notwendigen Teile sauber und nicht beschädigt sind (siehe
Abbildung 6).
Schieben Sie zunächst die Halterung (3) auf die Getriebewelle.
Ö
Danach schieben Sie das Dreizahnblatt (5) auf die Getriebe-
Ö
welle.
Nun schieben Sie die untere Halterung (6) auf die Welle und
Ö
sichern alle Teile locker mit der Zahnscheibe (7) und der Mut-
ter (8).
Bringen Sie das Loch der oberen Halterung (4) in eine Flucht
Ö
mit dem Loch in der Getriebewelle. Führen Sie den Sechs-
kantschlüssel durch das Loch und blockieren Sie so die Welle
zum Anziehen der Mutter (8).
PRESCOTT PFS 260 / PFS 330
Inbetriebnahme

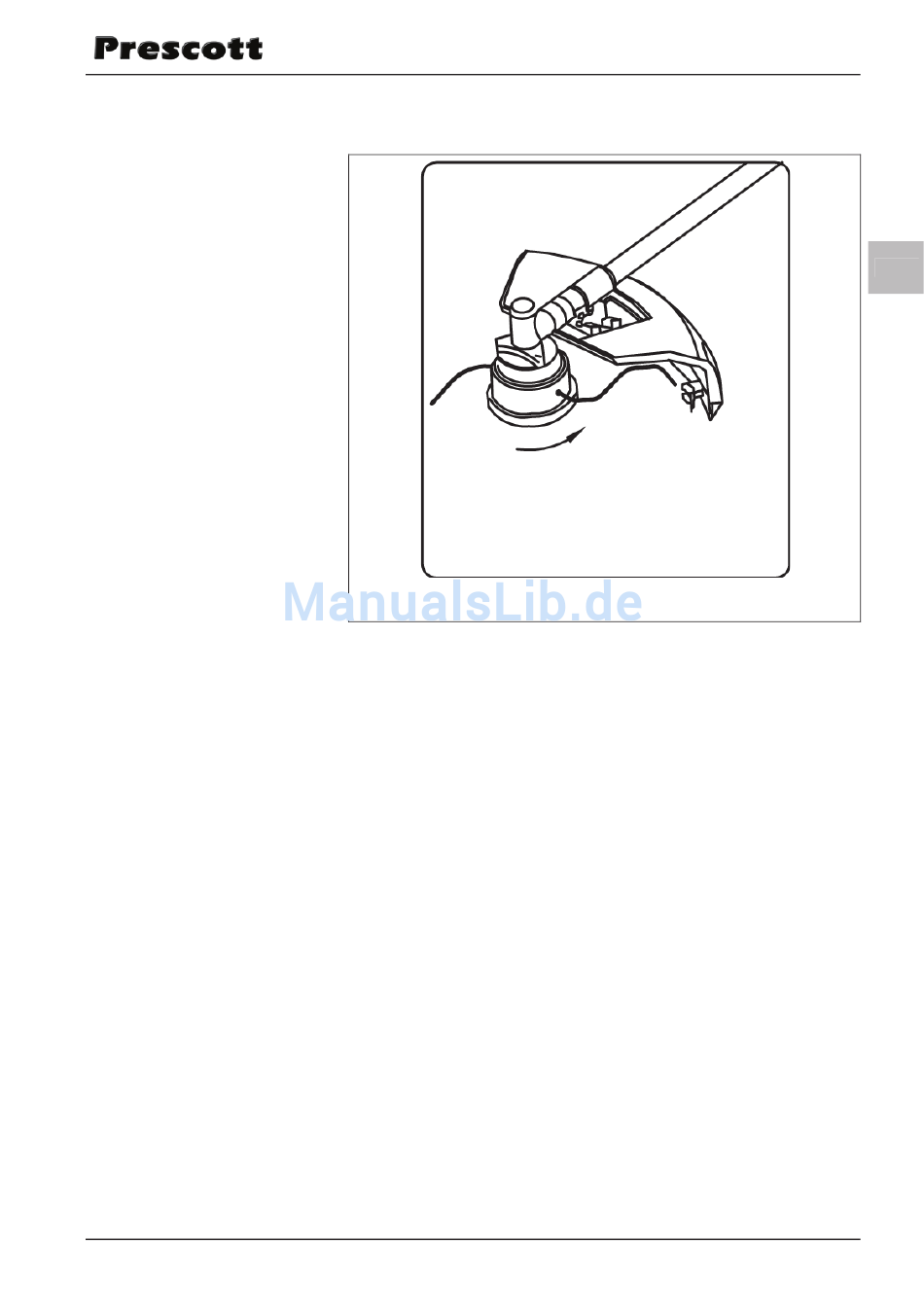

Abbildung 5: Mähkopf montieren
