UCS SUPERMASTER 24 Vdc Gebrauchsanweisung
Inhaltsverzeichnis
Quicklinks
I
MANUALE D'USO
GB
USER MANUAL
F
MANUEL POUR L'EMPLOI
GEBRAUCHSANWEISUNGEN
D
Dati tecnici
Specifications
Alimentazione
Voltage supply
Corsa standard
Standard Stroke
Forza in spinta
Force in push action
Forza in tiro
Force in pull action
Potenza
Power
Fattore di servizio
Time rating
Grado di protezione Protection class
Doc. 81184X - Rev. 28/05/08
AT T U AT O R E E L E T T R I C O A C AT E N A
E L E C T R I C C H AI N AC T U AT O R
B O I T I E R A C H AI N E E L E C T R I Q U E
K E T T E N AN T R I E B
Coordonnees techniques
Alimentation
Course standard
Force en poussée
Force en traction
Puissance
Facteur de service
Protection
1-8

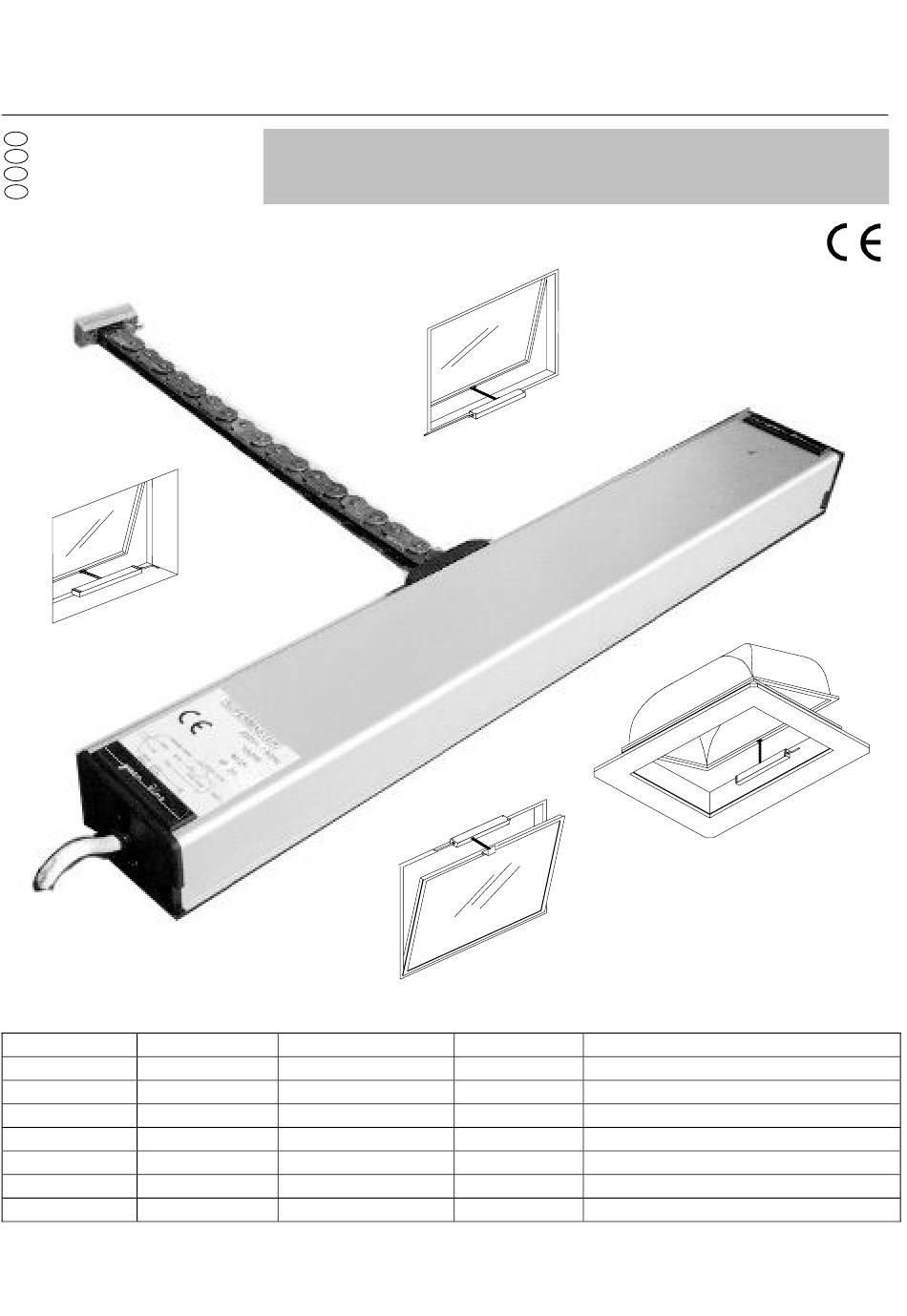

SUPERMASTER 24 Vdc
Technische daten
Spannung
Standardhub
Schubkraft
400 N (300 N corsa-stroke-course-hub 800mm)
Zugkraft
Leistung
Einschaltdauer
Schutzart
24 Vdc ± 10%
450-600-800 mm
400 N
50 W
50%
IP 20
Dis. 15942/g
