• V erbinden Sie das Produkt niemals gleich dann mit der Netzspannung, wenn es
von einem kalten Raum in einen warmen Raum gebracht wurde (z.B. bei Trans-
port). Das dabei entstehende Kondenswasser kann unter Umständen das Produkt
zerstören oder zu einem elektrischen Schlag führen!
L assen Sie das Produkt zuerst auf Zimmertemperatur kommen. Warten Sie, bis
das Kondenswasser verdunstet ist, dies kann einige Stunden dauern. Erst da-
nach darf das Produkt montiert, mit der Netzspannung verbunden und in Betrieb
genommen werden.
d) Bedienung, Betrieb
• Ü berlasten Sie das Produkt nicht. Beachten Sie die zulässige Anschlussleistung
im Kapitel „Technische Daten".
• D as Produkt darf nie mit feuchten oder nassen Händen angefasst oder bedient
werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!
• G ießen Sie nie Flüssigkeiten über oder neben dem Produkt aus. Es besteht
höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlages.
S ollte dennoch Flüssigkeit ins Geräteinnere gelangt sein, schalten Sie sofort die
Netzzuleitung allpolig ab (Sicherung/Sicherungsautomat/FI-Schutzschalter des
zugehörigen Stromkreises abschalten). Trennen Sie erst danach einen ange-
schlossenen Verbraucher (bzw. ein USB-Gerät) von dem Produkt ab. Wenden Sie
sich an eine Fachkraft. Betreiben Sie das Produkt nicht mehr.
• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• V erwenden Sie das Produkt nicht, wenn es beschädigt ist. Es besteht Lebensge-
fahr durch einen elektrischen Schlag!
• W enn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. Berühren Sie weder das Produkt noch einen daran angeschlossenen Ver-
braucher oder das angeschlossene USB-Gerät/-Kabel.
S chalten Sie zuerst die Netzspannung allpolig ab (zugehörigen Sicherungsauto-
maten abschalten bzw. die Sicherung herausdrehen, anschließend den zugehöri-
gen FI-Schutzschalter abschalten).
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Produkt sichtbare Beschädigungen aufweist
- d as Produkt nicht oder nicht richtig arbeitet (austretender Qualm bzw. Brandge-
ruch, hörbare Knistergeräusche, Verfärbungen am Produkt oder angrenzenden
Flächen)
- das Produkt unter ungünstigen Verhältnissen gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind
• B eachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übri-
gen Geräte, an die das Produkt angeschlossen wird.

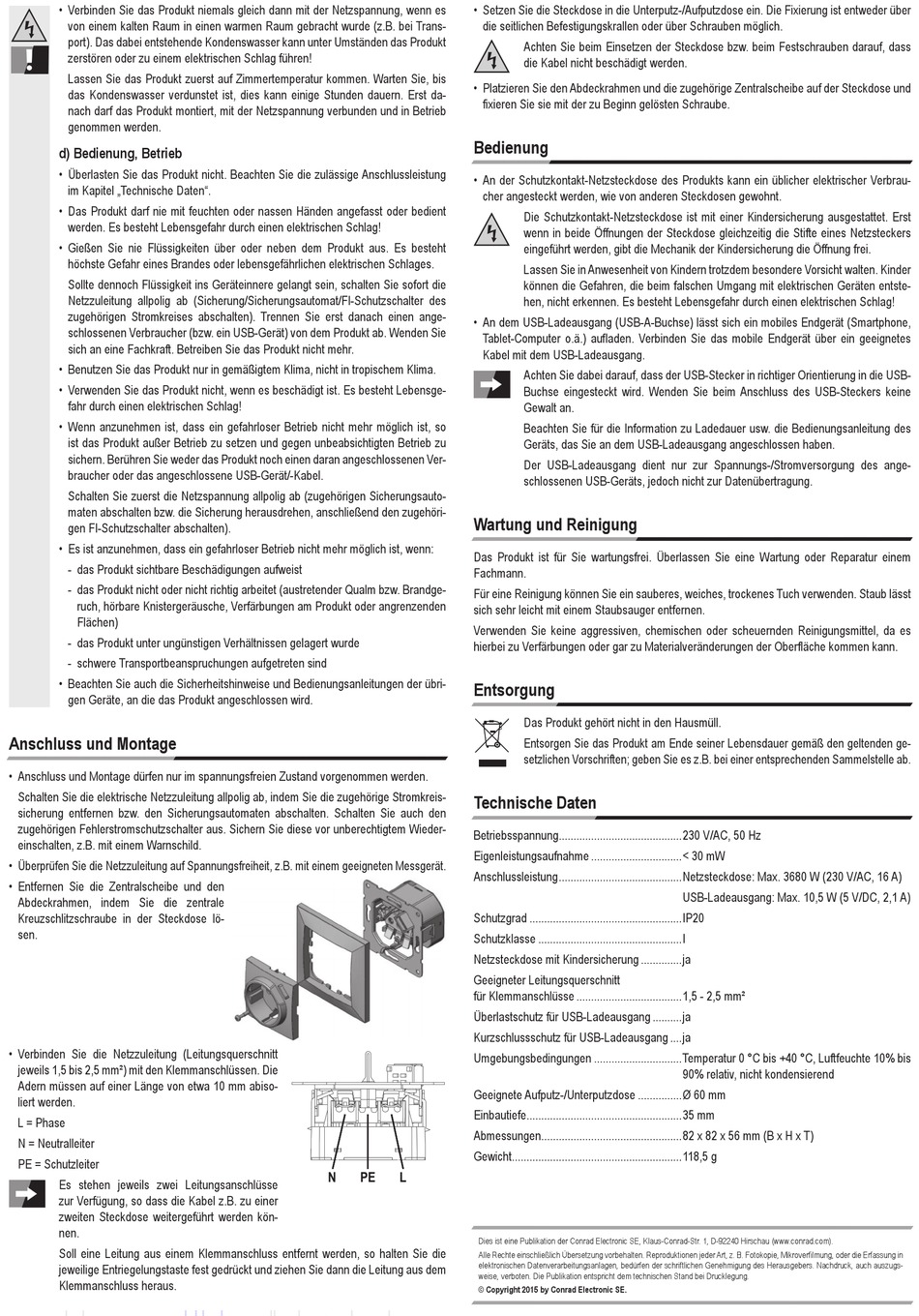

Anschluss und Montage
• Anschluss und Montage dürfen nur im spannungsfreien Zustand vorgenommen werden.
S chalten Sie die elektrische Netzzuleitung allpolig ab, indem Sie die zugehörige Stromkreis-
sicherung entfernen bzw. den Sicherungsautomaten abschalten. Schalten Sie auch den
zugehörigen Fehlerstromschutzschalter aus. Sichern Sie diese vor unberechtigtem Wieder-
einschalten, z.B. mit einem Warnschild.
• Ü berprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem geeigneten Messgerät.
• E ntfernen Sie die Zentralscheibe und den
Abdeckrahmen, indem Sie die zentrale
Kreuzschlitzschraube in der Steckdose lö-
sen.
• V erbinden Sie die Netzzuleitung (Leitungsquerschnitt
jeweils 1,5 bis 2,5 mm²) mit den Klemmanschlüssen. Die
Adern müssen auf einer Länge von etwa 10 mm abiso-
liert werden.
L = Phase
N = Neutralleiter
PE = Schutzleiter
E s stehen jeweils zwei Leitungsanschlüsse
zur Verfügung, so dass die Kabel z.B. zu einer
zweiten Steckdose weitergeführt werden kön-
nen.
S oll eine Leitung aus einem Klemmanschluss entfernt werden, so halten Sie die
jeweilige Entriegelungstaste fest gedrückt und ziehen Sie dann die Leitung aus dem
Klemmanschluss heraus.
• S etzen Sie die Steckdose in die Unterputz-/Aufputzdose ein. Die Fixierung ist entweder über
die seitlichen Befestigungskrallen oder über Schrauben möglich.
• P latzieren Sie den Abdeckrahmen und die zugehörige Zentralscheibe auf der Steckdose und
fixieren Sie sie mit der zu Beginn gelösten Schraube.
Bedienung
• A n der Schutzkontakt-Netzsteckdose des Produkts kann ein üblicher elektrischer Verbrau-
cher angesteckt werden, wie von anderen Steckdosen gewohnt.
• A n dem USB-Ladeausgang (USB-A-Buchse) lässt sich ein mobiles Endgerät (Smartphone,
Tablet-Computer o.ä.) aufladen. Verbinden Sie das mobile Endgerät über ein geeignetes
Kabel mit dem USB-Ladeausgang.
Wartung und Reinigung
Das Produkt ist für Sie wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einem
Fachmann.
Für eine Reinigung können Sie ein sauberes, weiches, trockenes Tuch verwenden. Staub lässt
sich sehr leicht mit einem Staubsauger entfernen.
Verwenden Sie keine aggressiven, chemischen oder scheuernden Reinigungsmittel, da es
hierbei zu Verfärbungen oder gar zu Materialveränderungen der Oberfläche kommen kann.
Entsorgung
Technische Daten
Betriebsspannung . .........................................230 V/AC, 50 Hz
Eigenleistungsaufnahme ...............................< 30 mW
Anschlussleistung . .........................................Netzsteckdose: Max. 3680 W (230 V/AC, 16 A)
.......................................................................USB-Ladeausgang: Max. 10,5 W (5 V/DC, 2,1 A)
Schutzgrad ....................................................IP20
Schutzklasse .................................................I
Netzsteckdose mit Kindersicherung ..............ja
Geeigneter Leitungsquerschnitt . ..................................................................................................
für Klemmanschlüsse ....................................1,5 - 2,5 mm²
Überlastschutz für USB-Ladeausgang ..........ja
Kurzschlussschutz für USB-Ladeausgang ....ja
Umgebungsbedingungen .............................. T emperatur 0 °C bis +40 °C, Luftfeuchte 10% bis
Geeignete Aufputz-/Unterputzdose ...............Ø 60 mm
Einbautiefe . ....................................................35 mm
Abmessungen . ...............................................82 x 82 x 56 mm (B x H x T)
Gewicht . .........................................................118,5 g
N
PE
L
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs-
weise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2015 by Conrad Electronic SE.
A chten Sie beim Einsetzen der Steckdose bzw. beim Festschrauben darauf, dass
die Kabel nicht beschädigt werden.
D ie Schutzkontakt-Netzsteckdose ist mit einer Kindersicherung ausgestattet. Erst
wenn in beide Öffnungen der Steckdose gleichzeitig die Stifte eines Netzsteckers
eingeführt werden, gibt die Mechanik der Kindersicherung die Öffnung frei.
L assen Sie in Anwesenheit von Kindern trotzdem besondere Vorsicht walten. Kinder
können die Gefahren, die beim falschen Umgang mit elektrischen Geräten entste-
hen, nicht erkennen. Es besteht Lebensgefahr durch einen elektrischen Schlag!
A chten Sie dabei darauf, dass der USB-Stecker in richtiger Orientierung in die USB-
Buchse eingesteckt wird. Wenden Sie beim Anschluss des USB-Steckers keine
Gewalt an.
B eachten Sie für die Information zu Ladedauer usw. die Bedienungsanleitung des
Geräts, das Sie an dem USB-Ladeausgang angeschlossen haben.
D er USB-Ladeausgang dient nur zur Spannungs-/Stromversorgung des ange-
schlossenen USB-Geräts, jedoch nicht zur Datenübertragung.
Das Produkt gehört nicht in den Hausmüll.
E ntsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden ge-
setzlichen Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammelstelle ab.
90% relativ, nicht kondensierend
