CARLO GAVAZZI RGS1S Bedienungsanleitung Seite 14

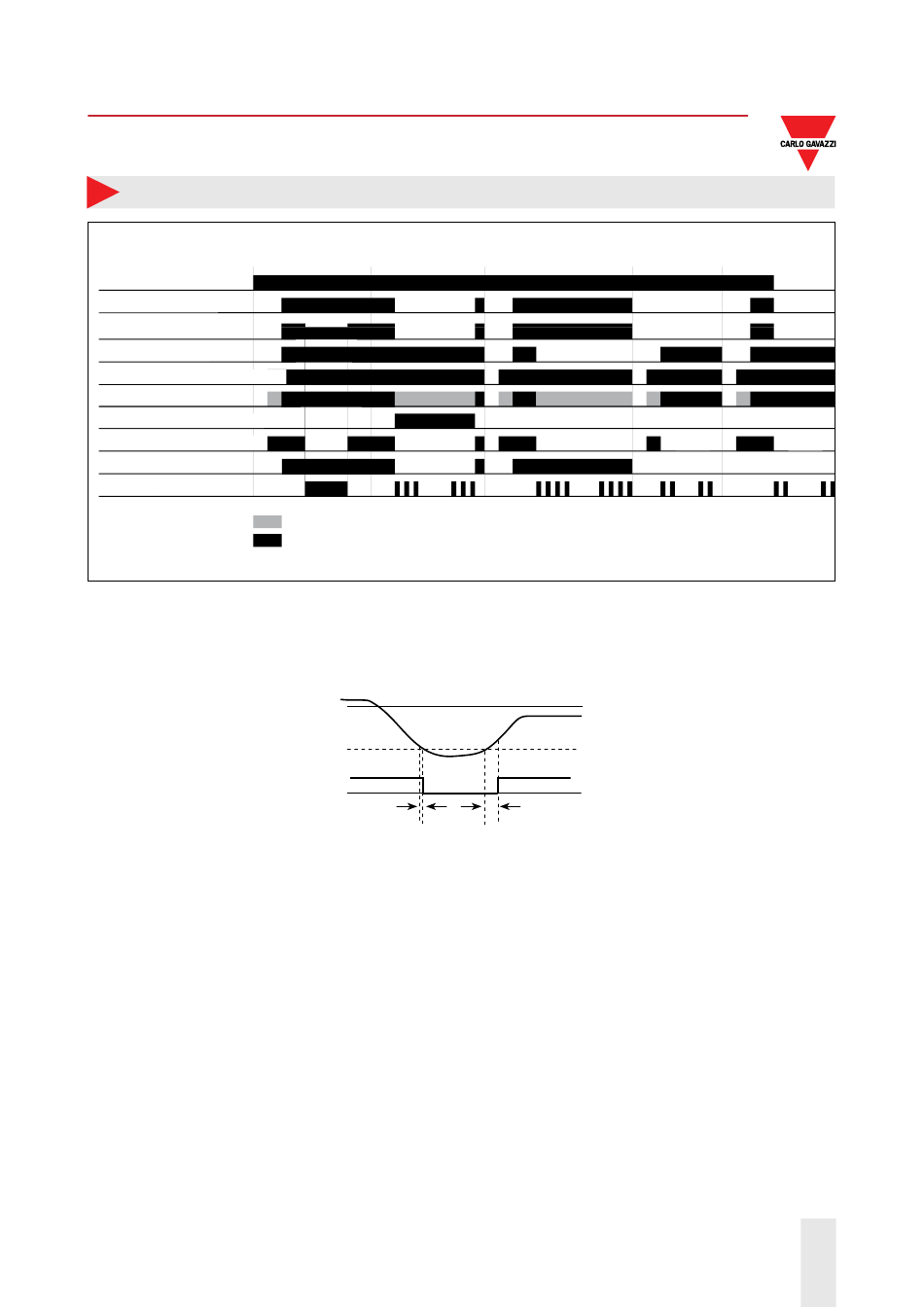

Betriebsart
Fehlerfall
Netzspannung; 1L1
Line Voltage; 1L1
Lastspannung; 2T1
Load Voltage; 2T1
Laststrom
Load Current
Steuersignal; IN 2
Control Voltage; IN 2
Versorgungsspannung; A1, A2
Supply Voltage; A1, A2
Grün LED
Green LED
Übertemperatur „Thyristor"
SSR Overtemperature
Alarmausgang (NC); 11, 12
Alarm Output (NC); 11, 12
Gelbe LED
Yellow LED
Rote LED
Red LED
halbe Intensität
half intensity
volle Intensität
full intensity
Teillaststrom Fehler
Dies tritt ein, wenn der Laststrom um mehr als 16,67 % unter den eingespeicherten Sollwert sinkt. Während dieser
Fehlfunktion bleibt das Relais durchgeschaltet aber der Alarmausgang öffnet mit dem Hinweis auf eine Alarmsituation.
Die Rote LED bleibt zu dieser Zeit kontinuierlich an. Steigt der Laststrom wieder auf ein Normallevel an, wechselt der
Alarmausgang auf Normalzustand.
Thyrister-Übertemperaturschutz
Wenn der Thyristor des Halbleiterrelais im Normalbetrieb die max. zulässige Temperatur überschreitet, wird eine
Übertemperatur erkannt und das Halbleiterrelais schaltet die Last ab. Die Rote LED blinkt 3-mal (siehe LED
Alarmanzeige) und der Alarmausgang öffnet. Der Alarm wird automatisch zurückgesetzt, sobald die Übertemperatur nicht
mehr vorhanden ist.
Thyristor-Kurzschluss
Dieser Zustand wird erkannt, wenn ein Laststrom (ca. <800 mA) fließt, ohne das ein Steuersignal anliegt. Die Rote LED
blinkt 2-mal (siehe LED Alarmanzeige) und der Alarmausgang öffnet. Die Gelbe LED leuchtet, während die Grüne LED
mit halber Intensität leuchtet (kein Steuersignal) um den Schaltzustand der Last anzuzeigen.
Offener Lastkreis am Halbleiterrelais, Ausfall des Heizkreises oder der Netzspannung
Das Halbleiterrelais sperrt, obwohl ein Steuersignal an der Klemme IN2 anliegt. Die Rote LED blinkt 2-mal (siehe LED
Alarmanzeige) und der Alarmausgang öffnet.
Automatisches Zurücksetzen des Alarms
Bei allen beschriebenen Alarmzuständen wird die LED Sequenz und der Alarmausgang automatisch zurückgesetzt,
sobald der Alarmzustand nicht mehr vorhanden ist. Es ist kein manuelles Zurücksetzen notwendig.
Weitere Funktionen: TEACH SPERREN/ENTSPERREN
Die Teachtaste auf der Gerätefront kann gesperrt werden um einen ungegwollten lokalen TEACH zu verhindern. Dafür
muss lediglich ein Impuls zwischen 1 sek. und 1,5 sek. über die Klemme IN1 (Fern-TEACH) gesendet werden. Der
Anfangszustand des Relais ist nach jedem Einschalten (Versorgungsspannung an A1, A2) entsperrt.
15/10/2025 RGS1S DS DEU
>16.67%
Offen Offen
Open Open
Zustand: Zustand:
Teillaststrom Übertemperatur
Fehler
100 %
83.33 %
min. 120ms
Offen Offen
Open Open
Zustand: Zustand:
Kurzschluss Offener Lastkreis
zwischen L1 und zwischen L1 und
T1 T1 oder Ausfall
der Last
Stromsollwert
Teillastausfall
Fehlermeldung
Alarmausgang
max. 3s
RGS1S
Offen
Open
Zustand:
Ausfall einer
Phase/der
Netzspannung
14
