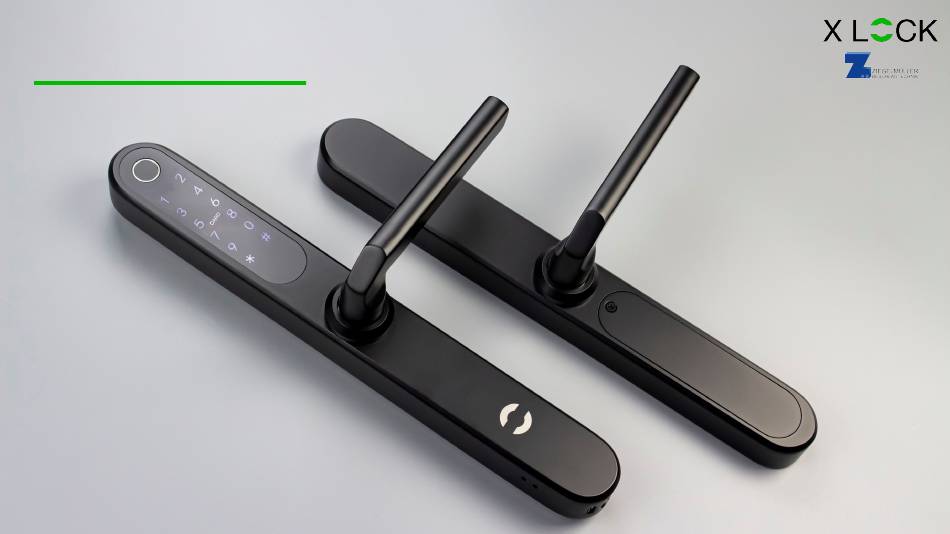

- Seite 1 XLOCK Handle H20 Montageanleitung THE KEYS OF THE FUTURE...
- Seite 2 (SEITE 6) (SEITE 7) (SEITE 8) (SEITE 3) Inhalt (Klicke auf die Symbole für eine Weiterleitung auf die gewünschte Seite.) MONTAGE- TÜRMONTAGE BATTERIE XLOCK APP FUNKTIONSTEST BEFESTIGUNG (SEITE 9) VORBEREITUNG (SEITEN 13-15) (SEITE 16) (SEITE 17) (SEITE 18) (SEITEN 10-12)
-
Seite 3: Verpackungseinheit
Verpackungseinheit Gummiunterlage Aussen- und Innenbeschlag Drückerstift (8x80mm) Befestigungsschrauben Drückerstift (8x60mm) (je 1x M4x10mm, M4x25mm, M4x30mm M4x40mm, M4x50mm, 2 Stück mechanische Notschlüssel M4x70m) Aussenbeschlag Splint für Drückerstift Innenbeschlag Nietenschraube (11mm) Gewindehülsen (34mm) -
Seite 4: Übersicht
Übersicht Innenbeschlag Kartenlesefeld, PIN Code Feld Fingerabdruckscanner Batteriefach Aussenbeschlag Lautsprecher Notöffnung, Notstrom... -
Seite 5: Abmessungen
Abmessungen 40mm 23,2mm 13mm Die Abmessungen vom Aussen- und Innenbeschlag sind gleich. -
Seite 6: Technische Spezifikationen
-15˚C bis +55˚C Luftfeuchtigkeit 20% bis 75% relative Luftfeuchtigkeit, nicht kondensierend Zugriffsoptionen RFID ISO14443a, Mifare, permanente und zeitgesteuerte PIN Codes, XLOCK App, Fernentriegelung via Gateway, Biometrie, mechanischer Schlüssel Batterie 4 Stück Lithium AA Energizer Batterien (Diese Batterien garantieren die maximale Batterielaufzeit) Batterielaufzeit Bluetooth: bis zu 20.000 Öffnungen (2+ Jahre) bevor die Batterie gewechselt werden muss... -
Seite 7: Öffnungsrichtung Der Tür Bestimmen
Öffnungsrichtung der Tür bestimmen Ansicht Aussenseite Ansicht Aussenseite Um die richtige Türart zu definieren bitte auf die Bandseite (Scharnierseite) der Türe stellen. Danach mit den 4 Abbildungen vergleichen. Der Türbeschlag kann dann entsprechend vorbereitet werden - siehe nächste Seite. DIN Rechts DIN Rechts DIN Links DIN Links... -
Seite 8: Türrichtungs Anpassung
Türrichtungs Anpassung Mit einem Kreuzschlitzschraubenzieher kann beim Aussen- & Innenbeschlag der Türdrücker gelöst und die Drückerrichtung gewechselt werden. Zusätzlich wird mit dem Drehen der Vierkant-Drückernuss die Öffnungsrichtung vom Aussenbeschlag eingestellt, der Pfeil auf der Drückernuss sollte in die Richtung des Türgriffs zeigen – Türrichtung siehe Seite 7. -
Seite 9: Befestigung
Befestigung Das XLOCK Handle H20 ist ideal für neue und bestehende Türen (Mehr Infos auf Seite 20). Der obere Befestigungsstift kann flexibel eingestellt werden - 54 mm. Dies ermöglicht einen einfachen Wechsel alter Türbeschläge ohne zusätzlicher Bohrung. Die untere Befestigung wird im Bereich vom Türzylinder verschraubt. -
Seite 10: Montagevorbereitung
Montagevorbereitung Zuerst den Drückerstift in die Drückernuss einlegen. Danach den Drückerstift mit dem mitgelieferten Splint fixieren. - Seite 11 Montagevorbereitung Die Gummimatte auf der Rückseite vom Aussen- & Innenbeschlag anlegen, dabei die Gumminoppen mit festem Druck in die Löcher hineindrücken.
- Seite 12 Montagevorbereitung 1) Die Nietenschraube mit der Gewindehülse vorsichtig in das Langloch einführen und an der erforderlichen Position, je nach Lochbild der Türe, fixieren. 2) Die untere Gewindehülse an die Gewindestange verschrauben.
- Seite 13 Türmontage Den Aussenbeschlag auf der Türaussenseite gleichmässig einschieben. Gleichzeitig das Kabel durch das obere Loch führen. Achten Sie darauf, dass das Kabel nicht beschädigt wird.
- Seite 14 Türmontage Beim Innenbeschlag vorsichtig die Schraube lösen und die Batterieabdeckung entfernen. Den Beschlag gleichmäßig einschieben und dabei darauf achten, dass der Stecker durch das Langloch im Innenbeschlag eingefädelt wird.
- Seite 15 Türmontage Click Das Kabel in die Anschlussbuchse oberhalb des Batteriefaches einstecken. Mit den Befestigungsschrauben - in der benötigten Längen - den Innenbeschlag vorsichtig anschrauben. Die obere Schraube ist kürzer als die untere Schraube.
- Seite 16 Batterie 4 Stück Lithium Energizer AA-Batterien richtig einlegen (Polarität beachten) und die Batterieabdeckung mit der Schraube befestigen – Das XLOCK H20 wurde erfolgreich montiert! Wichtig: Keine Alkali, sondern immer Lithium Batterien verwenden! Beim Wechsel der Batterien immer alle 4 Batterien gleichzeitig durch neue Batterien ersetzen.
- Seite 17 XL Lock Manager App auf das Smartphone/Tablet laden (QR Code scannen). Den Türbeschlag durch wischen über die Tastatur aufwecken. Den Türbeschlag in der APP mit dem Account verknüpfen. Die ausführliche Vorgehensweise wird in unserer XLOCK App Anleitung beschrieben: XLOCK App Guide/App Download...
- Seite 18 Funktionstest Überprüfen Sie zum Schluss alle Funktionen an der Türe. Wichtig ist, dass der Aussenbeschlag leichtgängig und bei der Verriegelung entkoppelt ist (Leerlauf). Der Innenbeschlag öffnet die Türe zuverlässig über den Türdrücker = Fluchtweg. Achtung: Falls der Aussendrücker nicht im Leerlauf ist, muss die Öffnungsrichtung gewechselt werden – siehe Seite 8.
- Seite 19 Es gibt spezielle Einsteckschlösser bei denen durch Anheben vom Türdrücker, siehe Abbildung, der Riegel versperrt wird. Durch Betätigung des Türdrückers wird der Riegel und die Falle zurückgezogen und die Türe entriegelt. Der XLOCK H20 Türbeschlag unterstützt diese sichere Verriegelungsmethode. Alternativ können auch selbstverriegelnde Panikschlösser eingesetzt werden.
-
Seite 20: Weitere Funktionen - Drückerstift Flexibilität
Weitere Funktionen – Drückerstift Flexibilität Es gibt verschiedene Einsteckschlösser auf dem Markt. Der Drückerstift kann im Vierkant 8mm, 8.5mm oder 9mm dick sein. Der H20 Beschlag hat im Innenbeschlag ein 9mm Vierkantloch, welches sich nach Innen verkleinert, dadurch können alle drei Drückerstiftdimensionen eingesetzt werden. - Seite 21 Weitere Funktionen – Reset-Taster Wenn ein Türbeschlag bereits mit einem XLOCK Account verbunden war und nicht über die XLOCK App gelöscht wurde, muss das Handle manuell resettet werden. Bevor der Reset gedrückt wird, bitte darauf achten, dass der Soundmode eingeschaltet ist.
-
Seite 22: Weitere Funktionen
Weitere Funktionen Bei leeren Batterien, kann von aussen mit Für die Verriegelung kann auch die ‚#‘ einer Powerbank Energie zugeführt werden. Taste lange gedrückt werden (im Toggle Mode). Für eine mechanische Entriegelung gibt es den Notschlüssel. - Seite 23 XLOCK by data mobile Landstrasse 35 AUT - 6911 Lochau Vertriebspartner: Ziegelmüller Beschlagtechnik e. K. Luntenbuck 2 DE - 86720 Nördlingen 09081 2965-0 www.ziegelmueller-beschlagtechnik.de info@ziegelmueller-beschlagtechnik.de LET'S UNLOCK FUTURE TOGETHER!
