Inhaltszusammenfassung für XLOCK 10 Mifare Flex

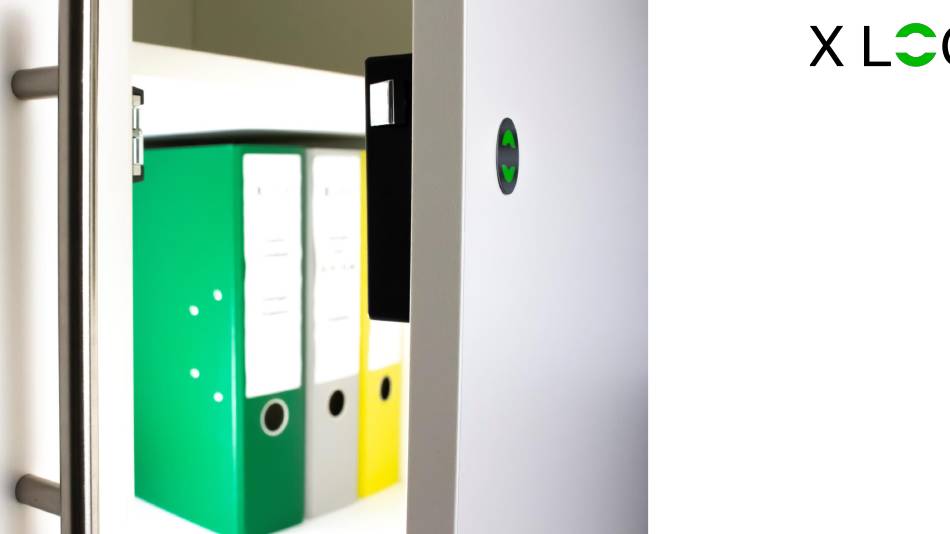

- Seite 1 XLOCK 10 Mifare Flex INBETRIEBNAHME...
- Seite 2 XLOCK 10 MifareFlex o Fixcode o Freelocker...
- Seite 3 VERPACKUNGSINHALT Achtung: Achtung: Schloss 1 Stk. Lithium Batterie- Schliessteil S2 XL10 bitte separat bestellen. - bitte separat bestellen. Alle Informationen zu den verschiedenen Schliessteilen finden Sie auf der nächsten Seite. Schliessteil XL-S2 3 x Schrauben für Schloss Senkkopf 3,5 x 40 mm Batterie CR123A, 4 x Schrauben für Schließteil 3V Lithium...
- Seite 4 XLOCK 10 ABMESSUNGEN Schloss XL 10 Schliessteil (optional) Schliessteil (optional) XL-S1 XL-S2...
- Seite 5 XLOCK 10 FALLENPOSITIONEN & ANTENNENPOSITIONEN Standard Antennenposition Standard Falle Falle Wichtig: Lesereichweite immer prüfen! Falle Falle Antennenposition Antennenposition...
- Seite 6 XLOCK 10 SCHLIESSTEILE Optional ! Bitte separat bestellen. XLOCK Schließteil XLOCK Schließteil Schließteil mit Auswerfer XL-S1 XL-S5 XL-S2 Vollmetallrolle passend zum F10 Adapter Sollbruchstelle (definierbar) verstellbares Schließteil für Vollmetallrolle Sollbruchstelle (definierbar) Glastüren 4-6mm XLOCK Schließteil XL-ZS4-B XLOCK Schließteil Vollmetallrolle mit Auswerfer...
- Seite 7 XLOCK 10 FALLENADAPTER Optional ! Bitte separat bestellen. Adapter für Drehstangenverschluss Adapter für Drehstangenverschluss Riegel Adapter Adapter für Glasvitrinentüren XL-F8 XL-F9 XL-F6 XL-F10 6mm Rolle mit Ausnehmung 8mm Rolle mit Ausnehmung flexibler Riegelfuß aus Vollmetall Umlenkeinheit 90° mit geschraubtem Blechteil...
- Seite 8 XLOCK 10 EINBAU UNSICHTBAR – ANTENNE IM SCHLOSS (Mifare® Classic 4 Byte) Wichtig! Wichtig! Die Lesedistanz ist abhängig vom Material Die Lesedistanz ist abhängig vom Material der Türe und vom Transponder. Bei der Türe und vom Transponder. Bei verdecktem Einbau muss die Lesedistanz verdecktem Einbau muss die Lesedistanz vor der Montage geprüft werden.
- Seite 9 XLOCK 10 EINBAU UNSICHTBAR – ANTENNE VERSENKT (Mifare® Classic & Mifare® Desfire) Wichtig! Wichtig! Die Lesedistanz ist abhängig vom Material Die Lesedistanz ist abhängig vom Material der Türe und vom Transponder. Bei der Türe und vom Transponder. Bei verdecktem Einbau muss die Lesedistanz verdecktem Einbau muss die Lesedistanz vor der Montage geprüft werden.
- Seite 10 Externe Antenne A3 mit Gehäuse Optional ! Bitte separat bestellen. Optimale Lesedistanz Griff-Funktion Optional mit Micro-USB Notstromanschluss Schwarz Weiß Silber...
- Seite 11 Externe Antenne A4 mit Gehäuse Optimale Lesedistanz LED – Besetzt Anzeige bei Freelocker Optional mit Beschriftung Silber mit Beschriftungsfeld Weiß mit Beschriftungsfeld Schwarz mit Beschriftungsfeld Silber mit milchigem Glas Weiß mit milchigem Glas Schwarz mit milchigem Glas...
- Seite 12 Externe Antenne A2 mit Gehäuse Optional ! Bitte separat bestellen. Silber Schwarz Weiß...
- Seite 13 XLOCK 10 ABDECKUNGEN Die Abdeckungen vom XLOCK10 sind ein optionales Zubehör. Durch die Abdeckung wird das Batteriefach geschützt und die Befestigungsschrauben werden abgedeckt. Optional können die Abdeckungen in Sonderfarben lackiert werden. Wichtig! Bitte beachten Sie bei der Montage vom Schloss die zusätzliche Distanz von 1,5mm zum Schliessteil.
- Seite 14 XLOCK 10 MONTAGE RECHTE TÜRE MIT SCHLIESSTEIL S2 Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 15 XLOCK 10 MONTAGE LINKE TÜRE MIT SCHLIESSTEIL S2 Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 16 XLOCK 10 MONTAGE RECHTE TÜRE MIT SCHLIESSTEIL S1 Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 17 XLOCK 10 MONTAGE LINKE TÜRE MIT SCHLIESSTEIL S1 Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 18 XLOCK 10 MONTAGE LINKE TÜRE ANTENNE VERSENKT Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 19 XLOCK 10 MONTAGE RECHTE TÜRE ANTENNE VERSENKT Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 20 XLOCK 10 MONTAGE RECHTE TÜRE ANTENNE VERSENKT Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 21 XLOCK 10 + Montageset für einwandige Blechtüren Schloss Montageplatte A3 Antenne mit Griff Adapter für A3 XL10 mit XL10-M0 XL-A3 XL10-MA3 Riegeladapter XL F6 2 x Schrauben für Antenne Flachkopf M3 x 10mm Achtung: Die Biegung vom Riegelblech muss selbst 3 x Schrauben für Schloss...
- Seite 22 XLOCK 10 BLECHMONTAGE ABMESSUNGEN...
- Seite 23 XLOCK 10 RECHTE TÜRE BLECHMONTAGE Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 24 XLOCK 10 LINKE TÜRE BLECHMONTAGE Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 25 XLOCK 10 DREHSTANGEN BLOCKIERUNG 6MM Stange Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 26 XLOCK 10 DREHSTANGEN BLOCKIERUNG 8MM Stange Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 27 MifareFlex Programmierkarten Übersicht Optional ! Bitte separat bestellen. 3Master Karten Die Masterkarten sind einmalig und werden auf jedes Schloss pro Projekt/Gebäude programmiert. Diese Karten werden benötigt, um Servicekarten, Notöffnungskarten und Benutzertransponder zu programmieren und zu löschen. Es können bis zu 3 Masterkarten, 5 Notöffnungskarten und 47 Benutzertransponder pro Schließung programmiert werden.
- Seite 28 MIFARE Flex Service Karten Mit einer Masterkarte und der Servicekarte 01 kann das Schloss in den Modus 01 programmiert werden. Im Modus 01 können bis zu 47 Transponder (Typ ISO14443a / NFC) pro Schloss programmiert werden. Dieser Modus wird auch "Personal Locker"...
- Seite 29 MIFARE Flex Service Karten Mit einer Masterkarte und der Servicekarte 09 kann der Freelocker Mode 09 R/W aktiviert werden. Es wird keine Information auf den Transponder geschrieben. Das Schloss wird nicht automatisch entriegelt. Das Schloss bleibt verriegelt. ! Mifare Classic 1K (4 + 7 Byte) und Mifare Classic 4K (4 + 7 Byte), Mifare DesFire EV1, Mifare light, LEGIC® advant ATC2048 und ATC4096, NFC (ISO 14443a) können verwendet werden ! Mit einer Masterkarte und der Servicekarte 10...
- Seite 30 MIFARE TRANSPONDER - FORMEN Optional ! Bitte separat bestellen. Ausweis Schlüsselanhänger Armband mit Transponder mitTransponder mit Transponder...
- Seite 31 INBETRIEBNAHME – Batterie einlegen 1) Batterie Streifen abziehen = System Aktiv und das RFID Feld ist aktiviert. 2) Überlagerndes Lesefeld der Schlösser vermeiden, ansonsten wird die Batterie schnell entladen. 3) Batterien nicht vor der Montage aktivieren. 4) Batterien für den Transport immer isolieren oder entfernen! Batteriefachdeckel Batterie wird mit der Batterie CR123A, 3V...
- Seite 32 INBETRIEBNAHME – Masterkarten einlernen Schloss in den Wichtig: Langes Tonsignal Auslieferungszustand Falls der Resettaster nur kurz gedrückt wird, zurücksetzen. schaltet man den Ton aus = kurzes Signal. Dieser Schritt entfällt, Falls dies geschieht, muss der Resettaster wenn die Schlösser noch erneut kurz gedrückt werden = langer Ton, nie programmiert wurden.
- Seite 33 INBETRIEBNAHME – Servicekarten und Benutzer - Transponder einlernen Masterkarte an das Antennenfeld halten Service Karten einlernen Tickt circa 5 Sekunden Während es tickt die Servicekarte an das Antennenfeld halten. Masterkarte an das Antennenfeld halten Benutzer Transponder einlernen Tickt circa 5 Nur im Mode 1 und 2 Während es tickt den...
- Seite 34 Programmierung von Notöffnungs-Karten (Mode 7, 8, 9 & 10) Es können maximal 5 Notöffnungskarten im Freelocker Mode Programmierung von programmiert werden. Notöffnungs-Karten Tickt circa 5 Modus 7, 8, 9 & 10 Sekunden Halten Sie während des Tickens die Notöffungskarte an das Halten Sie eine Masterkarte an das Antennenfeld.
-
Seite 35: Notöffnung Mit Programmierkarte (Generell)
Notöffnung mit Programmierkarte (generell) Tickt circa 5 Sekunden Programmierkarte an das Während dem Ticken Die Falle fährt zurück -> Schloss Antennenfeld halten die Programmierkarte entriegelt - Karte nicht mehr in das noch 2 mal an das Antennenfeld halten. Antennenfeld halten Achtung: Nachdem das Schloss sich entriegelt hat, darf die Masterkarte... - Seite 36 Benutzer Transponder löschen Benutzer Transponder einzeln Tickt circa 5 löschen Sekunden während es tickt den Programmierkarte an Transponder an das das Antennenfeld Antennenfeld halten halten Alle Benutzer Transponder löschen Tickt circa 5 Sekunden Programmierkarte an Während dem Ticken Die Falle fährt zurück -> Achtung: das Antennenfeld Schloss entriegelt.
-
Seite 37: Alle Masterkarten Löschen
Alle Masterkarten löschen Tickt circa 5 Sekunden Programmierkarte an Die Masterkarte sind nach dem Während dem Ticken Die Falle fährt zurück -> das Antennenfeld langen Tonsignal gelöscht. Das die Programmierkarte Schloss entriegelt. halten. Schloss wartet auf die noch 2 mal an das Während dem Ticken die Programmierung von neuen Antennenfeld halten. - Seite 38 Reset Taster | Alle Funktionen Ton ein- und ausschalten Reset Taster wird 1 Reset Taster wird 1 Sekunde lang 1 mal Sekunden lang 1 mal kurz kurz gedrückt -> Ton gedrückt -> Ton aus. ein. Schloss komplett zurück setzen. Resettaste 3 Sekunden lang drücken bis ein Signal ertönt. Wichtig: Nach einem Reset, bleibt der Mode vom Schloss gespeichert.
- Seite 39 Freelocker| Segment Cleaner Optional ! Bitte separat bestellen. Freelocker Segment auf dem Transponder löschen: Mit dem Segment Cleaner kann die Schranknummer und „Schrank verriegelt“ auf dem Transponder gelöscht werden. Der Transponder wird 2 mal an das Antennenfeld gehalten. -> Schranknummer gelöscht...
- Seite 40 Freelocker | Infoterminal Optional ! Bitte separat bestellen. Wenn der Nutzer vergessen hat, welches der Schränke er verschlossen hat, kann die Schranknummer am Infoterminal überprüft werden. Dazu wird ein Mifare Classic Transponder (Mifare Classic 1K / Mifare Classic 4K) an das RFID-Feld des Infoterminals gehalten (siehe Bild). Schloss zusperren –...
- Seite 41 More information and support at www.xlockgroup.com XLOCK by data mobile Landstrasse 35-39 AUT – 6911 Lochau info@xlockgroup.com www.xlockgroup.com...
