1.
Installation und Inbetriebnahme
Die Montage kann unterputz erfolgen, das Gehäuse hat die
passende Gehäusegröße zur Montage in einer 60 mm Unter-
putzdose.
Bei der Wahl des Montageorts ist die Reichweite der EnOcean-
Geräte zu beachten, die mit dem Gerät verknüpft werden sollen.
Abschirmende Objekte (z.B. Metallschränke) oder Störsender
(z.B. Computer, elektronische Trafos, Vorschaltgeräte) in der
Nähe des Gateways sind zu vermeiden.
Weitere Informationen zur Reichweitenplanung und HF-
Durchdringung sind in den Datenblättern der Sensoren und unter
www.EnOcean.com zu finden.
Der Anschluss des Gerätes an den KNX-Bus erfolgt mit einer
Busklemme. Die richtige Polung der Klemme gemäß Aufdruck im
Gerät ist zu beachten.

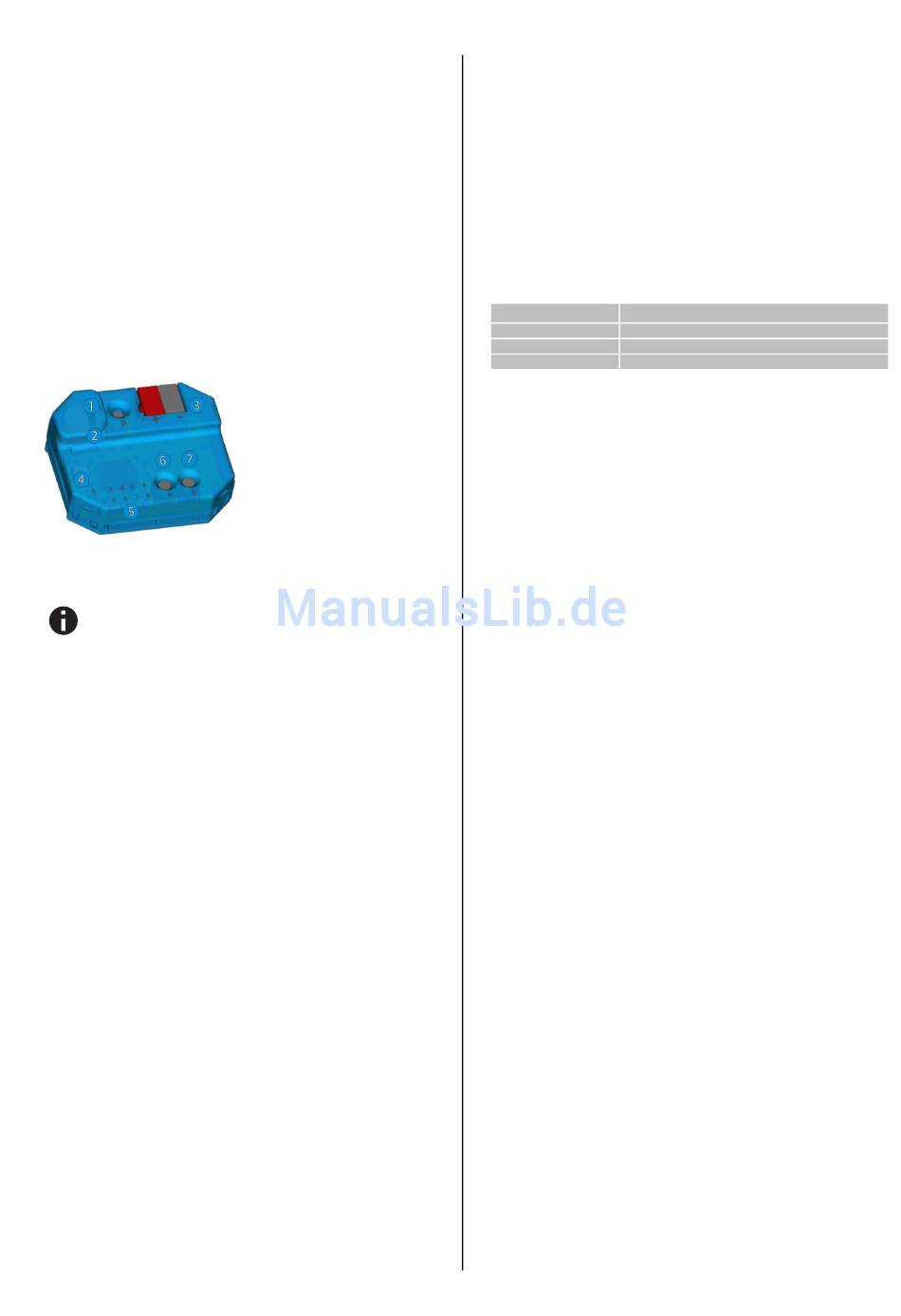

Das KNX ENO 626 besitzt folgende Bedienelemente und Anzei-
gen:
Das Gerät wird nur über den KNX-Bus versorgt.
Bei fehlender Busspannung ist das Gerät ohne Funktion.
A.
KNX Programmiermodus
Der KNX Programmiermodus wird über den KNX-
❶
Programmiertaster P
ein- bzw. ausgeschaltet.
Bei aktivem Programmiermodus leuchtet Programmier-LED
rot, diese LED blinkt rot, wenn die Applikation nicht läuft, z.B.
nach einem abgebrochenen ETS-Download.
Im Auslieferungszustand hat das Gateway die individuelle Ad-
resse 15.15.255. Alle Kanäle sind deaktiviert, es sind keine
Gruppenadressen und keine Verbindungen zu Sensoren und
Aktoren angelegt.
B.
Bedientaster
Die Konfiguration während des Einlernvorgangs erfolgt über die
❻
❼
Bedientaster A
und B
Tastendruck A lang (Del.): Löschen der gespeicherten Geräte
aus dem aktuell sichtbaren Kanal
Tastendruck A kurz (Exit): Kanal-/Lernmodus verlassen
Tastendruck B lang (Add.): Start Lernmodus
Tastendruck B kurz (Activ.): Aktivieren bzw. Umschalten der
Kanäle 1-8
Tastendruck P (KNX Prog. Mode): Aktivieren KNX Lernmodus.
Ein langer Tastendruck wird erkannt, wenn eine Taste länger als
1 Sekunden betätigt wird.
C.
LEDs für Status und Kanäle 1-8
©2017 WEINZIERL ENGINEERING GmbH
❶
Taster P KNX Prog
❷
LED P KNX Prog
❸
KNX Bus Anschluss
❹
LED S Status
❺
LEDs Kanäle 1-8
❻
Taster A Exit/Del
❼
Taster B Activ/Add
.
Die LEDs Status
nahme und Systemdiagnose.
Der Gerätestart wird signalisiert durch ein kurzes grünes Aufblin-
ken aller LEDs
Die Status-LED dient im normalen Betrieb als Anzeige für ein
empfangenes EnOcean-Telegramm, bei jedem Telegramm
leuchtet diese LED ohne Repeaterfunktion kurz weiß auf, ist die
Repeaterfunktion eingeschaltet, leuchtet sie bei Telegrammemp-
fang kurz blau auf.
Beim Einlernen/Löschen von Enocean-Geräten zeigt die Status-
LED die ETS-Konfiguration des gerade ausgewählten Kanal an:
LED Verhalten
LED leuchtet grün
LED leuchtet rot
LED leuchtet blau
Während eines ETS-Downloads blinkt die Status-LED grün.
Die Kanal-LEDs 1-8 zeigen im laufenden Betrieb an, ob ein
empfangenes EnOcean- oder KNX-Telegramm mit einem oder
mehreren Gateway-Kanälen verknüpft ist. Falls ja, leuchte die
LED des verknüpften Kanal kurz grün auf.
D.
Verknüpfung mit EnOcean-Geräten
Vor der Verknüpfung der EnOcean-Geräte müssen die Funktio-
nen der einzelnen Kanäle mit der ETS programmiert werden. Pro
Kanal kann in der Regel nur ein EnOcean-Gerät eingelernt
werden. Bei Tastsensoren, Fenstergriffen und Fensterkontakten
können bis zu vier Verknüpfungen pro Kanal erstellt werden.
Sendet das EnOcean-Gerät verschlüsselte Telegramme, muss
für den gewünschten Kanal Verschlüsselung aktiviert werden.
Bei unidirektionalen Aktorkanälen können beliebig viele, bei
bidirektionalen nur ein Funkaktor pro Kanal eingelernt werden.
Die Steuerung der Aktorkanäle kann mit verschlüsselten
❷
EnOcean-Telegrammen erfolgen, dies muss beim gewünschten
Kanal in den Parametern aktiviert werden.
Die verschlüsselte Kommunikation von EnOcean verwendet je
einen fortlaufenden unabhängigen Zähler (Rolling Code, kurz
RLC) in Sender und Empfänger, der beim Teach-In in beiden
Geräten synchronisiert wird.
Weist der Zählerstand von einlernten Sender und Empfänger
einen Unterschied größer 60 auf, so werden von diesem Sender
keine Telegramme mehr angenommen. Um den RLC erneut zu
synchronisieren, ist es ausreichend, wenn der Sender dem
Gateway ein Lerntelegramm schickt, das Gateway muss dazu
nicht in den Lernmodus versetzt werden.
Es ist zu beachten, dass der RLC im Gateway nicht weiter ge-
zählt werden kann, wenn dessen Spannungsversorgung unter-
brochen ist. Sollte in diesem Zustand z.B. ein eingelernter RPS-
Taster mehr als 30 mal gedrückt werden, müssen Taster und
Gateway erneut synchronisiert werden, indem der Taster ein
Lerntelegram sendet.
E.
Einlernen von Funk-Sensoren
❹
❺
und Kanäle 1-8
dienen der Inbetrieb-
❹
❺.
und
Bedeutung
ETS-Konfiguration „Link von EnOcean Sensor zu KNX"
ETS-Konfiguration „Link von KNX zu EnOcean Aktor"
ETS-Konfiguration „Regelung/Logik"
Seite 2/20
