CASAYA 916638 Bedienungsanleitung
Hülsenmarkise mit elektroantrieb
Verwandte Anleitungen für CASAYA 916638
Inhaltszusammenfassung für CASAYA 916638

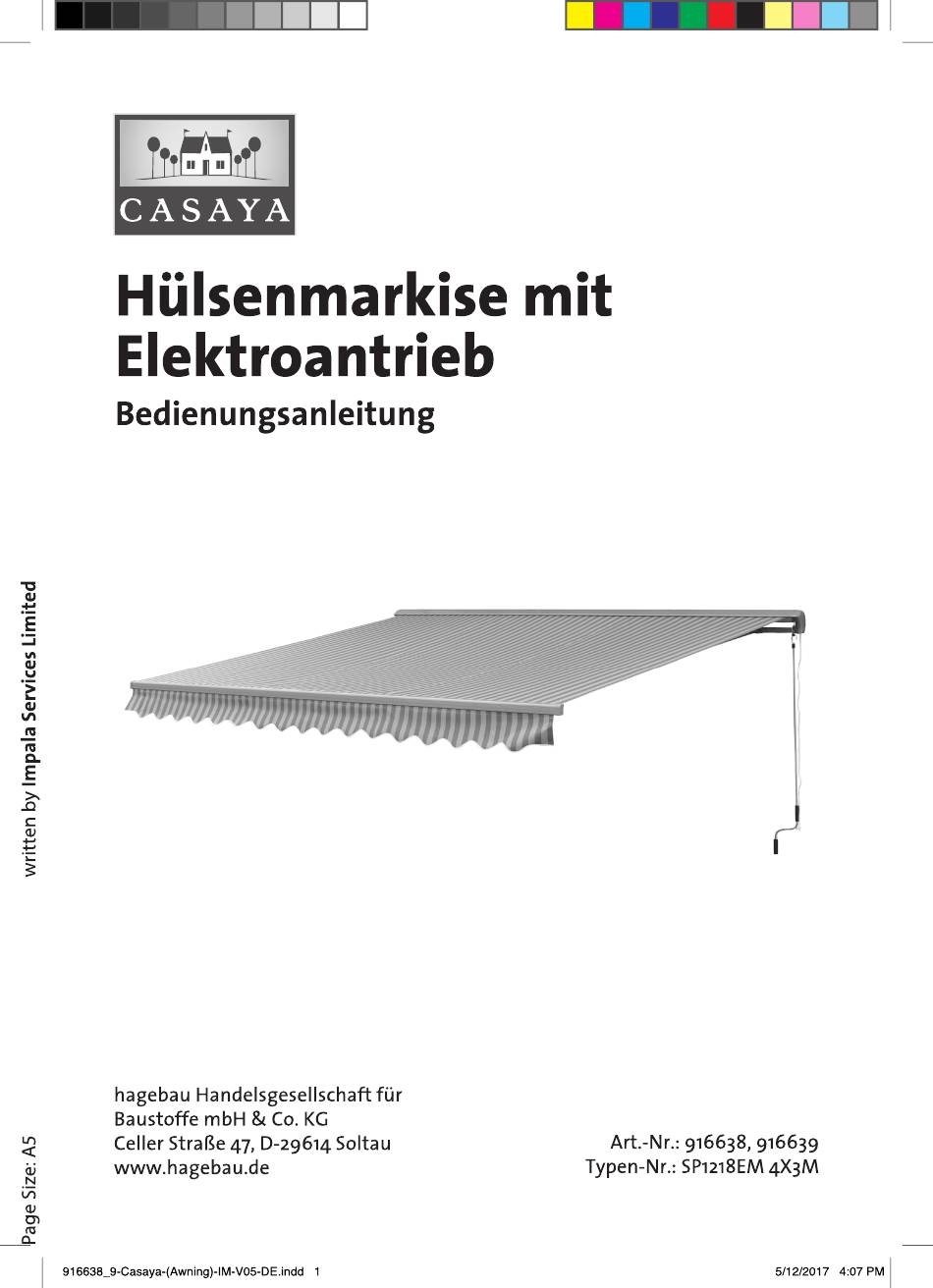

- Seite 1 SAYA Hülsenmarkise Elektroantrieb Bedienungsanleitung hagebau Handelsgesellschaft für Baustoffe mbH & Co. KG Art.-Nr.: 916638, 916639 Celler Straße 47, D-29614 Soltau Typen-Nr.: SP1218EM www.hagebau.de 916638 5/12/2017 4:07 PM...
-
Seite 2: Inhaltsverzeichnis
Befestigung sind die gültigen Regelwerke(DIN EN13561, B KTex-Richtlinie)zu beachten. GeeigneteAnker sind z.B.FischerBolzenankerFAZII(für Beton),FischerInjektionssystem FIS V (für Voll-und Lochstein sowie Beton), Fischer Thermax (für Außenwände Wärmedämmverbundsystem). Bezüglich der Dübelauswahl (Dübeltyp, Dübelgröße, Dübelanzahl, ...)wenden Siesich bitte an das Fachpersonalin Ihrem Markt. 916638 5/12/2017 4:07 PM... -
Seite 3: Sicherheitshinweise
Betonmauer Oderan unverputztem Mauerwerk geeignet. Wenn sich in der Mauer/ im Mauerwerk Risse befinden, müssen Sie einen Fachmann zu Rate ziehen. Bei einem zweischaligen Mauerwerk (Dämmung, doppelte Mauerwand, Verblendung) sollte die Montage nur durch einen Fachmann erfolgen. 916638 5/12/2017 4:07 PM... - Seite 4 Windschutz gedacht. Hinweis: Die Markise kann Ihre Haut vor direkter UV-Strahlung aber nicht reflektierten UV-Strahlen schützen. Verwenden Sie deshalb zusätzlich kosmetisches Sonnenschutzmittel. Achten Sieimmer darauf, dassdasTuch gespannt ist. Sollte das Tuchdurchhängen, rollen Sie die Markise weiter ein. 916638 5/12/2017 4:07 PM...
-
Seite 5: Batterie-/Akku-Hinweise
Verletzungen Oder Schäden am Gerät kommen. Handlungssymbol —LesenSie diese Bedienungsanleitung sorgfältig und vollständig durch. CEist die Abkürzung für Conformité Européenne und bedeutet „Entspricht den EU-Richtlinien". Mit der CE- Kennzeichnung bestätigt der Hersteller, dass dieses Produkt die geltenden europäischen Richtlinien erfüllt. 916638 5/12/2017 4:07 PM... -
Seite 6: Vektorzeichnung Und Beschreibung
Erklärung Symbole Dieses Gerät entspricht der Schutzklasse I und muss daher an den Schutzleiter angeschlossen werden. Der Artikel ist staubdicht und strahlwassergeschützt (IP65). IP65 Vektorzeichnung und Beschreibung Bezeichnung Zeichnung Anz. Markise Sechskantbolzen, Unterlegscheibe, Mutter Halterung Kurbel Fernbedienung 916638 5/12/2017 4:07 PM... -
Seite 7: Fernbedienung
SAYA Vektorzeichnung und Beschreibung Beschreibung Frontstoff Vorderschiene Tuch Klammer Fernbedienung Armschulter Walze Tragrohr Faltarm Stromleitung Seitenabdeckung Kassette 916638 5/12/2017 4:07 PM... -
Seite 8: Montage Und Vorbereitung
Markise an der Montagestelle so auf den Boden zu legen, wie sie angebracht werden soil. Reinigen Sie die Einzelteile Pflege, Reinigung, Wartung). Vergewissern Sie sich, dass Sie alles für die Montage griffbereit haben. Befolgen Sie die dargestellten Anweisungen. 916638 5/12/2017 4:07 PM... - Seite 9 2,25m (A). Damit beträgt die optimale Befestigungshöhe der Markise an der Wand 2,85 m (C).Die Fallhöhe (B) muss mindestens 60 cm betragen. Ein idealer Befestigungsgrund ist der Betonsturz des Hauses. A) Höhe der Vorderschiene B) Fallhöhe Seitenansicht C) Montagehöhe 916638 5/12/2017 4:07 PM...
- Seite 10 Achtung: Bei Installation der Markise im Deckenbereich prüfen Sievor Montagebeginn die Tragfähigkeit der Decke und treffen Sie notfalls entsprechende Vorkehrungen zur stabilen Befestigung der Halterungen. Bei vorhandenen Unklarheiten befragen Sie bitte einen Fachmann. Beachten Siedie notwendigen Abstände. 916638 5/12/2017 4:07 PM...
- Seite 11 Zum Ausrichten und Prüfen der Position setzen Siedas Tragrohr in die Halter. Zeichnen Sie nach erneuter Kontrolle die Bohrlöcher auf den Karton. Befestigen Sie die Schablone in der gewählten Befestigungshöhe an der Wand/Decke und stellen Sie durch eine Wasserwaage sicher, dass die Bohrschablone absolut horizontal ist. 916638 5/12/2017 4:07 PM...
- Seite 12 Montage der Markise erforderlich Sind. 00 0 S Ziehen Sieden Dübel mit dem vom Hersteller angegebenen Anzugsdrehmoment an. Überprüfen Siedie Halterungen mit der Wasserwaageauf die richtige Ausrichtung. Schrauben Siedie Halterungen mit den Schrauben leicht an. 916638 5/12/2017 4:07 PM...
- Seite 13 Setzen Sie nun das Tragrohr der Markise mit Hilfe von 2 weiteren Personen in die Halterungen und richten Sie es aus. 2 Personen halten die Markise an beiden Enden, 1 Person fixiert Sechskantbolzen, setzt die Unterlegscheiben und dann die Muttern auf. Die Montage der Markise ist hiermit abgeschlossen. 916638 5/12/2017 4:07 PM...
- Seite 14 Überprüfen Siedie waagerechte Lageder Markise an der Vorderschienemit einer Wasserwaage. Achtung! Mögliche Schäden am Markisentuch! Die Tuchneigung muss auf beiden Seiten gleich eingestellt sein. Bei nicht waagerechter Vorderschiene rollt das Markisentuch ungleichmäßig auf, was zu Beschädigungen führen kann. 916638 5/12/2017 4:07 PM...
-
Seite 15: Bedienung
Fernbedienung mit der Markise zu koppeln. Halten Siedie Tastezum Öffnen 5 Sekundenlang gedrückt, um die Markise auszufahren. Nach 2 - 5 Sekunden ertönt eine akustische Bestätigung. Steuern Sieweiterhin die Markise per Fernbedienung, wie auf der Abbildung beschrieben. 916638 5/12/2017 4:07 PM... - Seite 16 Ihre Hände noch irgendwelche Gegenstände in der Markise befinden. Sie könnten sie quetschen! Nehmen Siedie Kurbel nach dem Einstellen heraus und legen Sie sie so ab, dass sie sich außerhalb der Reichweite von Kindern befindet, damit sie nicht mit der Markise spielen können. 916638 5/12/2017 4:07 PM...
-
Seite 17: Pflege, Reinigung, Wartung
Das Tuch: Reinigen Sie das Tuch alle sechs Monate. Verwenden Sie nur natürliche Seife, keine chemischen Reinigungsmittel. Das Wasser sollte kalt bis lauwarm sein. LassenSiedas Tuch vollständig trocknen. Verwenden Sie zum Trocknen keine Heißluftgeräte wie z. B.einen Föhn. 916638 5/12/2017 4:07 PM... -
Seite 18: Entsorgung Und Umweltschutz
Sie die Markise fachgerecht recyceln lassen. Um die gebrauchte Markise zurückzugeben, können Sie die geeigneten Stellen nutzen Oder sich an den Händler wenden, bei dem Sie die Markise gekauft haben. Sie können für ein sicheres Recycling sorgen. Entsorgen Sie das Verpackungsmaterial vorschriftsgemäß. 916638 5/12/2017 4:07 PM... -
Seite 19: Technische Daten
Oder überall dort abgeben, wo Batterien/Akkus/Knopfzellen verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. Technische Daten Produktbezeichnung: Hülsenmarkise Elektroantrieb Artikelnummer: 916638, 916639 Montageort: Außen Nennspannung: 230 V—, 50 Hz Motormodell: DM45RM-40/15 Motorleistung: 198 W Geräuschemission:... -
Seite 20: Service Nach Dem Kauf
LegenSiefolgende Dokumente bei, falls Sieein fehlerhaftes Produkt zurücksenden Oderzurückgeben: —Ausführliche Beschreibung des Problems Service nach dem Verkauf VANA Deutschland GmbH Anschrift: Am Hofe 6, 58640 Iserlohn Tel :+49 (0)2371 /351030 Fax:+49 (0)2371 /3510333 E-mail:service@vana-deutschland.de www.vana- deutschland.de 916638 5/12/2017 4:07 PM... - Seite 21 SAYA 916638 5/12/2017 4:07 PM...
- Seite 22 SAYA 916638 5/12/2017 4:07 PM...
-
Seite 23: Eu-Konformitätserklärung
SAYA EU-Konformitätserklärung 916638 5/12/2017 4:07 PM... - Seite 24 Verantwortlich für die Erstellung dieser Leistungserklärung ist allein der Hersteller gemäß Nummer 4. Unterzeichnet für den Hersteller und im Namen des Herstellers von: I.A. Sven Böttjer ppa. Gunnar Fecken (Na ne und Funktion) Abteilungsleiter Qualitätsmanagement Bereichsleitung ZEUS Soltau, 10.172015 (Ort und Datum der Ausstellung) 916638 5/12/2017 4:07 PM...
