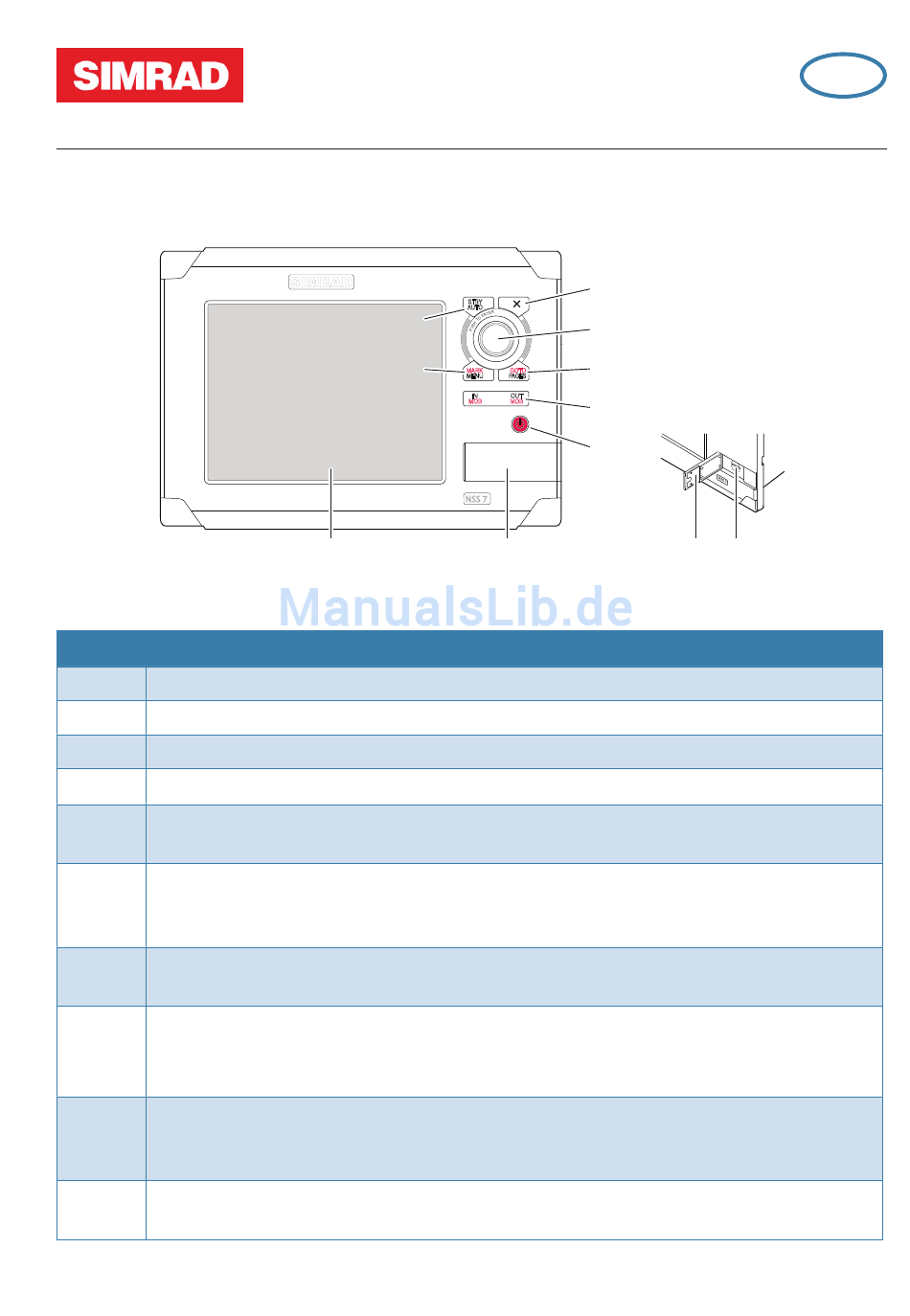

Übersicht
Nr.
Beschreibung
1
Touch Screen
2
Micro-SD-Port-Klappe
3
Micro-SD Kartenleser
STBY/AUTO
4
5
MARK/MENU-Taste. Ein kurzer Druck aktiviert das Menü des aktiven Feldes. Ein
langanhaltender Druck platziert eine Marke auf der Schiffs-Position
6
X-Taste. Wird gebraucht um Dialoge abzuschließen, um zur früheren Menü-Ebene
zurückzukehren und um den Cursor vom Karten-, Radar- und Echolot-Fenster zu
entfernen
7
Drehknopf. Wird für das Zoomen der Karte und für das Manövrieren durch das Menü
verwendet
8
GOTO/PAGES-Taste. Ein kurzer Druckzeigt die Start-Seite. Wiederholtes kurzes Drücken
wechselt zwischen der Seiten, der Werkzeug und der Einstellungen Seiten.
Ein längerer Druck zeigt das GoTo-Menü
9
IN/OUT-Taste. Ist die Zoom-Taste für Karten-, Radar- und Echolotfenster. Ein
gleichzeitiger Druck auf beide Tastenenden setzt eine MOB-Position auf die
Schiffsposition
10
Power-Taste. Wird gebraucht für das EIN- und AUS-Schalten des Gerätes und für
Helligkeit-Einstellungen
Part no 988-10101-001, section 2 of 5
NSS
Kurz-Bedienungsanleitung
SIMRAD
4
5
1
-Taste für den Autopilot-Betrieb
6
STBY
AUTO
7
8
MARK
GOTO
MENU
PAGES
9
IN
OUT
MOB
MOB
10
NSS 7
2
DE
2 3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Simrad NSS
Inhaltszusammenfassung für Simrad NSS
- Seite 1 Übersicht SIMRAD STBY AUTO MARK GOTO MENU PAGES NSS 7 Beschreibung Touch Screen Micro-SD-Port-Klappe Micro-SD Kartenleser STBY/AUTO -Taste für den Autopilot-Betrieb MARK/MENU-Taste. Ein kurzer Druck aktiviert das Menü des aktiven Feldes. Ein langanhaltender Druck platziert eine Marke auf der Schiffs-Position X-Taste.
-
Seite 2: Anzeigen Des Menüs
Helligkeits-Stufen Anzeigen des Menüs • Drücke die Taste MARK MENU • Klopfe auf den Display-Bereich • Drücke und halte auf das aktive Fenster Man Over Board (Mann über Bord) Löschen der MOB-Funktion Löschen der MOB-Markierung NSS | Kurz-Bedienungsanleitung - DE... -
Seite 3: Die Nss-Kontrollseiten
Die NSS-Kontrollseiten Seiten (Start) Werkzeuge Einstellungen GOTO PAGES Auswahl von Seiten GOTO PAGES ¼ BEACHTE: Wähle das aktive Fenster von einer Multi-Fenster-Seite durch antippen des gewünschten Fensters. Kartennutzung Schwenke/fahre in jede gewünschte Richtung Zoom oder 20 nm NSS | Kurz-Bedienungsanleitung - DE... -
Seite 4: Platzieren Von Wegpunkten
Auf die Auf die Cursor-Position Schiffsposition MARK MENU Routen kreieren Anzeige von Radar-Overlay auf Karten-Seiten Navigieren ¼ ACHTUNG: Dieses Fenster erscheint nur dann, wenn ein optional erhältlicher Simrad Autopilot an das System angeschlossen ist.. GOTO PAGES NSS | Kurz-Bedienungsanleitung - DE... - Seite 5 Echolot-Nutzung Einstellen des Echolotes Auswählen Auto/Manual Justieren Auto - Manual Nutzung des Radars Ein-/Ausschalten der Radaranlage Anpassen des Radarbildes Voreingestellte Werte Justieren Auswählen wählen “Auto” - Manual “Hrbr” - “Ofsh” NSS | Kurz-Bedienungsanleitung - DE...
-
Seite 6: Nutzung Des Autopiloten
-Taste schaltet das System auf manuelle Steuerung. STBY AUTO Das Autopilot Pop-Up-Fenster aktiveren bzw. deaktivieren STBY AUTO ¼ ACHTUNG: Das Pilot Pop-Up-Fenster muß aktiviert werden, um den Autopiloten bedienen zu können. Auswahl des Autopilot-Modus vom Autopilot Pop-Up-Fenster MARK MENU NSS | Kurz-Bedienungsanleitung - DE... -
Seite 7: Der Autopilot Bildschirm
Segeln mit dem Autopiloten ¼ BEACHTE: Ist nur verfügbar, wenn Segeln während der Inbetriebnahme ausgewählt wurde. Beibehalten eines festgelegten Windwinkels Ändere den Boots-Kurs so lange, bis der Wind im gewünschten Winkel einfällt, dann: MARK MENU Kreuzen MARK MENU NSS | Kurz-Bedienungsanleitung - DE... -
Seite 8: Ändern Von Ansichten
Die StructureScan™-Bildschirmanzeige ¼ HINWEIS: Nur verfügbar, wenn StructureScan an das Netzwerk angeschlossen ist. Linke Wasser- Rechte Wasser- Säule Säule Ändern von Ansichten Oberfläche Ändern der Farbintensität Aktivieren Justieren NSS | Kurz-Bedienungsanleitung - DE...
