3.2 Anschlussalternativen (Positionierung der PoE-Einspeisung)

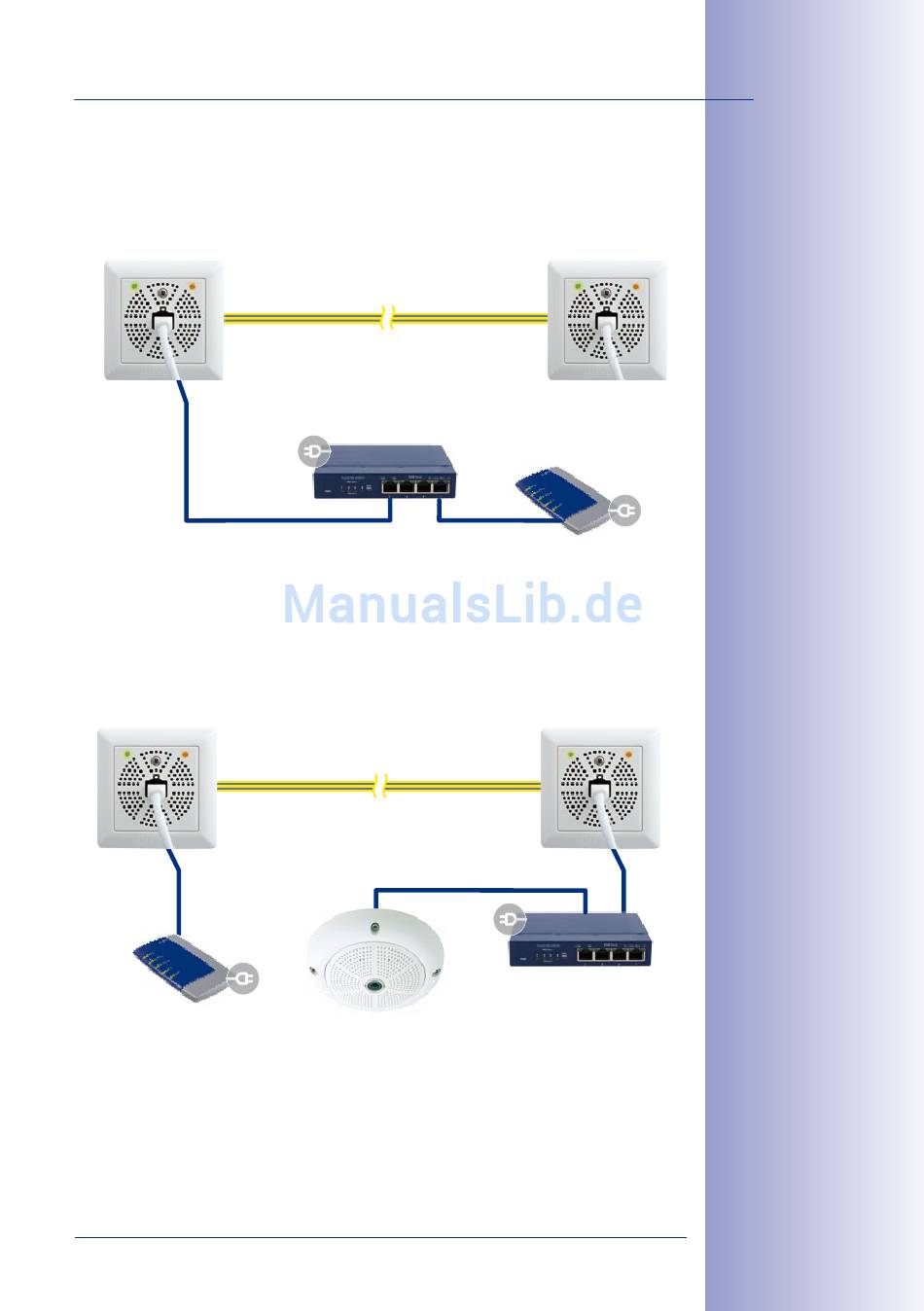

PoE-Einspeisung zwischen Router und Mx2wire+ Einheit
Mx2wire+
.
Mit Strom versorgte Seite
TCP/IP
PoE
Mx2wire+ meldet sich standardmäßig beim Switch als Gerät der PoE-Klasse 0 an (umstell-
bar auf Klasse 4).
PoE-Einspeisung zwischen Mx2wire+ Einheit und PoE-Endgerät (z. B. Kamera)
.
Mx2wire+
DSL Router
Ein Anschluss des DSL-Routers ohne PoE-Versorgung ist nur möglich, wenn eine PoE-
Einspeisung an der anderen Mx2wire+ Einheit erfolgt.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Zweidrahtleitung
max. 500 m
PoE-Switch/Injektor
IEEE 802.3af/at
Strom für Mx2wire+
Zweidrahtleitung
max. 500 m
TCP/IP
PoE
Mx2wire+
PoE out
DSL Router
Mx2wire+
Mit Strom versorgte Seite
PoE-Switch/Injektor
IEEE 802.3af/at
Strom für Mx2wire+
35
/44
Mx2wire+ benötigt
immer mindestens
6 Watt PoE-Einspeisung
(Eigenbedarf)
Kamera und Mx2wire+
werden getrennt vom
PoE-Switch versorgt
