Cisco Catalyst Bedienungsanleitung
Austauschbares schnittstellenmodul
Inhaltsverzeichnis
- 1 Sicherheitshinweise
- 2 Für die Installation Benötigte Werkzeuge und Ausrüstung
- 3 Entfernen des Austauschbaren Cisco Catalyst Schnittstellenmoduls
- 4 Installieren eines Austauschbaren Cisco Catalyst Schnittstellenmoduls
- 5 Konfigurieren eines Austauschbaren Schnittstellenmoduls
- 6 HF-Bandzuordnung für Antennen-Ports (nur für P-5GS6-GL)
- 7 Befestigen der Antennen
- Diese Anleitung herunterladen
Austauschbares Cisco Catalyst
Schnittstellenmodul
Dieser Abschnitt enthält Informationen, die vor und während der Installation der austauschbaren Cisco
Catalyst-Schnittstellenmodule auf den Secure Routern der Cisco 8300-Serie wichtig sind.
Weitere Informationen zu den unterstützten Netzwerkschnittstellenmodulen finden Sie im
Routern der Cisco 8300-Serie
die auf den jeweiligen Plattformen unterstützt werden.

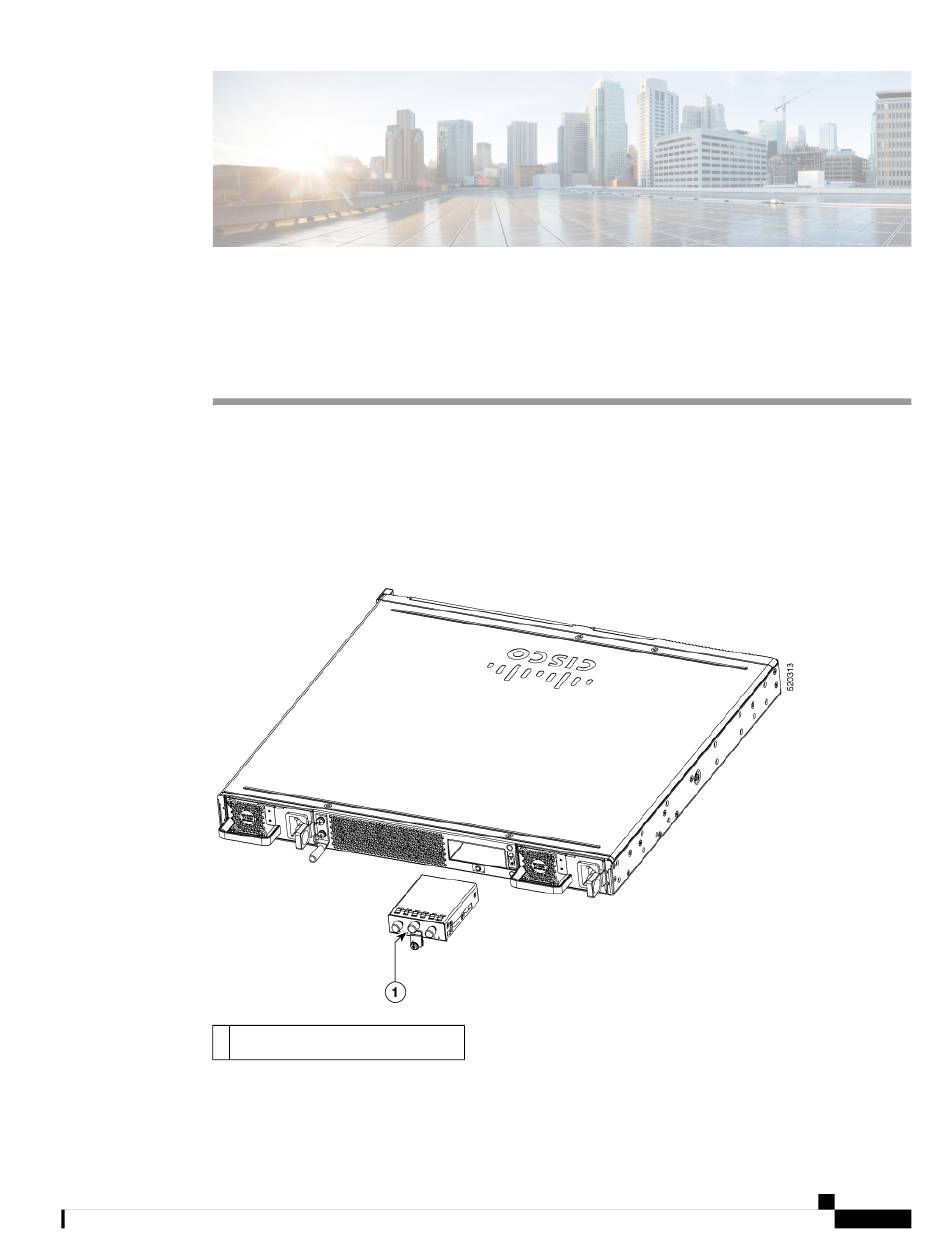

Abbildung 1: Austauschbares Schnittstellenmodul in einem C8375-E-G2
1
Austauschbares Schnittstellenmodul
•
Sicherheitshinweise, auf Seite 2
•
Für die Installation benötigte Werkzeuge und Ausrüstung, auf Seite 2
auf cisco.com, das eine Liste der austauschbaren Schnittstellenmodule enthält,
Austauschbares Cisco Catalyst Schnittstellenmodul
Datenblatt zu Secure
1
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco Catalyst
Inhaltszusammenfassung für Cisco Catalyst
- Seite 1 Austauschbares Cisco Catalyst Schnittstellenmodul Dieser Abschnitt enthält Informationen, die vor und während der Installation der austauschbaren Cisco Catalyst-Schnittstellenmodule auf den Secure Routern der Cisco 8300-Serie wichtig sind. Weitere Informationen zu den unterstützten Netzwerkschnittstellenmodulen finden Sie im Datenblatt zu Secure Routern der Cisco 8300-Serie auf cisco.com, das eine Liste der austauschbaren Schnittstellenmodule enthält,...
-
Seite 2: Sicherheitshinweise
• Bestimmen Sie, ob die Person Mund-zu-Mund-Beatmung oder eine Herzmassage benötigt; ergreifen Sie dann die geeigneten Maßnahmen. Für die Installation benötigte Werkzeuge und Ausrüstung Für die Arbeit mit dem Cisco C-NIM-1X NIM benötigen Sie folgende Werkzeuge und folgende Ausrüstung: • Kreuzschlitzschraubendreher (Nr. 1) oder kleiner Schlitzschraubendreher Austauschbares Cisco Catalyst Schnittstellenmodul... -
Seite 3: Entfernen Des Austauschbaren Cisco Catalyst Schnittstellenmoduls
Austauschbares Cisco Catalyst Schnittstellenmodul Entfernen des austauschbaren Cisco Catalyst Schnittstellenmoduls • ESD-Schutzarmband Entfernen des austauschbaren Cisco Catalyst Schnittstellenmoduls Gehen Sie wie folgt vor, um ein PIM zu entfernen: Prozedur Schritt 1 Lesen Sie die Sicherheitswarnungen, bevor Sie eine Aufgabe ausführen. -
Seite 4: Konfigurieren Eines Austauschbaren Schnittstellenmoduls
Austauschbares Cisco Catalyst Schnittstellenmodul Konfigurieren eines austauschbaren Schnittstellenmoduls Abbildung 2: Steckbares 5G Schnittstellenmodul P-5GS6-GL Antenne 1 (SMA) GPS (SMA) Antenne 3 (SMA, nur Empfang) Antenne 0 (SMA) Antenne 2 (SMA) LED-Aktivierung SIM 0-LED SIM 1-LED GPS-LED M3,5-Rändelschraube Service-LED Konfigurieren eines austauschbaren Schnittstellenmoduls... - Seite 5 Austauschbares Cisco Catalyst Schnittstellenmodul Konfigurieren eines austauschbaren Schnittstellenmoduls Abbildung 3: Befestigen der Antennen Prozedur Schritt 1 Verwenden Sie Daumen und Zeigefinger, um die Antenne 1 und die Antenne 3 in die mittleren Antennensteckplätze einzusetzen und festzuziehen, wie in der Abbildung gezeigt.
-
Seite 6: Hf-Bandzuordnung Für Antennen-Ports (Nur Für P-5Gs6-Gl)
Austauschbares Cisco Catalyst Schnittstellenmodul HF-Bandzuordnung für Antennen-Ports (nur für P-5GS6-GL) HF-Bandzuordnung für Antennen-Ports (nur für P-5GS6-GL) In der folgenden Tabelle sind die HF-Bandzuordnungen für Antennenports aufgeführt. HF-Bandzuordnung für Antennen-Ports: Antennenanschluss Technologie ANT 0 B1, B2, B3, B4, B5, B6, B8,... -
Seite 7: Befestigen Der Antennen
Austauschbares Cisco Catalyst Schnittstellenmodul Befestigen der Antennen Antennenanschluss Technologie B1, B2, B3, B4, B5, B6, B8, B9, B19 ANT 1 WDCMA B5, B20, B42, B43, B48, B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29,... - Seite 8 Austauschbares Cisco Catalyst Schnittstellenmodul Befestigen der Antennen Abbildung 4: Anbringen der 5G-NR-Antenne (5G-ANTM-O4-B) am P-5GS6-GL-PIM Hinweis Die 5G-NR-Antenne (5G-ANTM-04-B) wird sowohl von P-LTEAP18-GL- als auch P-5GS6-GL-PIMs unterstützt. 1. Verbinden Sie jedes SMA-Kabel mit den Ports, wie in den Tabellenzuordnungen angegeben.
- Seite 9 Austauschbares Cisco Catalyst Schnittstellenmodul Befestigen der Antennen Tabelle 1: Portzuordnungen für 5G-ANTM-0-4-B auf PIMs P-5GS6-GL und P-LTEAP18-GL 5G-ANTM-O-4-B P-LTEAP18-GL P-5GS6-GL MAIN 0 Main 0 ANT 0 (LTE1) MAIN 1 Main 1 ANT 1 (LTE3) DIV 0 (LTE2) DIV 0 ANT 2...
- Seite 10 Austauschbares Cisco Catalyst Schnittstellenmodul Befestigen der Antennen Austauschbares Cisco Catalyst Schnittstellenmodul...
- Seite 11 Über diese Übersetzung Cisco kann in einigen Regionen Übersetzungen dieses Inhalts in die Landessprache bereitstellen. Bitte beachten Sie, dass diese Übersetzungen nur zu Informationszwecken zur Verfügung gestellt werden. Bei Unstimmigkeiten hat die englische Version dieses Inhalts Vorrang.
