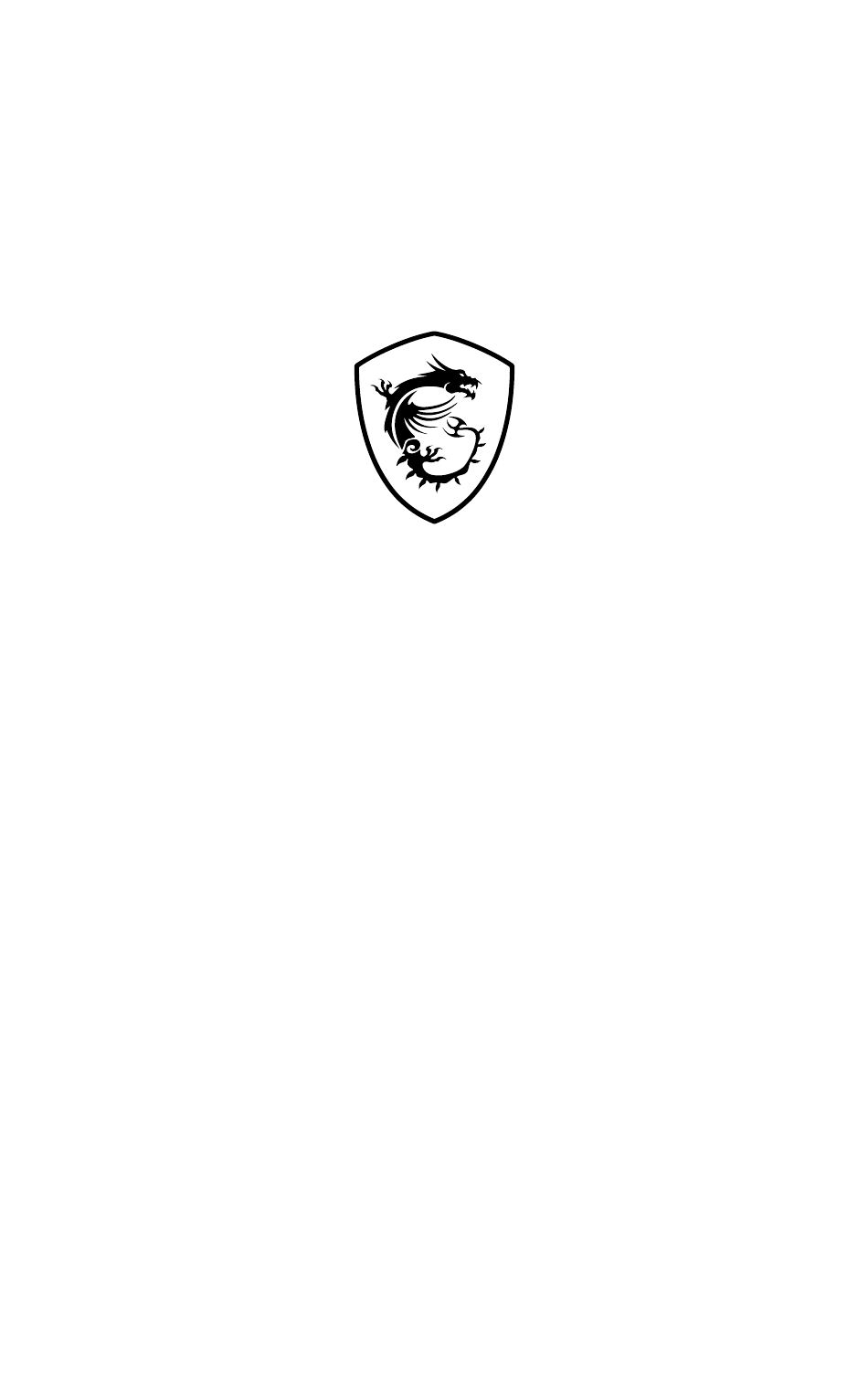

- Seite 1 MPG Serie LCD-Monitor MPG 242R X60N (3BC7) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte ....................... 3 Lieferumfang ......................3 Installation des Monitorstandfußes ................. 4 Monitor anpassen ..................... 5 Monitorübersicht ...................... 6 Verbinden des Monitors mit einem PC ..............9 OSD-Einrichtung ....................10 Navigations-Taste ....................10 Hotkey ........................10 OSD-Menü ......................11 G.I. -
Seite 3: Erste Schritte
Erste Schritte Dieser Teil bietet Ihnen Informationen zur ersten Inbetriebnahme. Bitte achten Sie beim Anschließen des Bildschirms darauf, ihn vorsichtig zu greifen und ein Antistatik- Armband zu tragen, um statische Aufladung zu vermeiden. Lieferumfang Monitor MPG 242R X60N Dokumentation Kurzanleitung Zubehör Standfußbasis mit Schraube(n) Stand mit Schraube(n) -
Seite 4: Installation Des Monitorstandfußes
Installation des Monitorstandfußes 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die zusammengebaute Standhalterung an der Monitor-Nut aus. 2. Befestigen Sie die Standhalterung mit den Schrauben. 3. Setzen Sie die Gummischraubenabdeckungen ein, um Schrauben zu schützen. 4. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung bietet der Monitor viele verschiedene Verstellmöglichkeiten. ⚠ Wichtig Vermeiden Sie es, die Displayfläche beim Einstellen des Monitors zu berühren! ● Kippen Sie den Monitor leicht nach hinten, bevor Sie ihn drehen. ● -5° 20° 30° 30°... -
Seite 6: Monitorübersicht
Monitorübersicht... - Seite 7 Power-Taste & Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED auf Orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. Navigations-Taste Kensington-Schloss Stromanschluss HDMI™ Anschluss Unterstützt HDMI™ CEC, 1920 x 1080 @ 600 Hz, wie in HDMI™ 2.1 spezifiziert. Wichtig ⚠...
- Seite 8 USB 2.0 Typ-B-Upstream-Anschluss Für USB-Upstream-Kabel. Zum Monitor Wichtig ⚠ Nehmen Sie das USB-Upstream- Kabel und verbinden Sie es mit dem PC und Monitor. Sobald dieses Kabel angeschlossen ist, sind die USB- Zum PC Typ-A-Downstream-Anschlüsse am Monitor einsatzbereit. USB 2.0 Typ-A Anschluss Kopfhörerbuchse...
-
Seite 9: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie den Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie das Netzkabel mit dem Monitornetzanschluss. (Abb. A) 4. Stecken Sie den Netzstecker in eine geeignete 230-V-Steckdose. (Abb. B) 5. -
Seite 10: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). Wichtig ⚠ Durch zukünftige Updates können Funktionen geändert oder entfernt werden. Navigations-Taste Der Monitor ist mit einer Navi-Key-Taste ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Nach aufwärts/ abwärts/ links/ rechts: ●... -
Seite 11: Osd-Menü
OSD-Menü Wichtig ⚠ Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nachtsicht) Optix Scope (Optix-Umfang) ● ● MPRT Sync PIP/PBP (BiB / BnB) ● ● Low Blue Light (Schwaches Blaulicht) AI Vision ● ● HDCR sRGB ● ●... - Seite 12 G.I. 1. Menüebene 2./3. Menüebene Beschreibung Auto ● Mit Auto kann der Monitor automatisch zwischen USB-Eingangsquellen wie Tastaturen, Upstream Mäusen oder anderen USB-Geräten wechseln. Typ-C ● Benutzer können auch den Upstream-Anschluss oder USB Typ-C als einzige USB-Signalquelle festlegen. Smart Crosshair Icon (Symbol) None ●...
-
Seite 13: Gaming
Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode User (Nutzer) ● Drücken Sie zur Auswahl und Vorschau von (Spielmodus) Moduseffekten die Aufwärts- oder Abwärts-Taste. FPS (Egoshooter) ● Drücken Sie zur Bestätigung und Übernahme der Racing (Rennen) gewählten Einstellung die OK-Taste. ●... - Seite 14 1. Menüebene 2./3. Menüebene Beschreibung Bildfrequenz Location Left Top ● Die Position ist im OSD-Menü einstellbar. Drücken (Position) (Oben links) Sie die OK-Taste, um Ihre Bildfrequenz-Position zu bestätigen und zu übernehmen. Right Top ● Dieser Monitor befolgt die voreingestellte (Oben rechts) Bildfrequenz des Betriebssystems und verwendet Left Bottom diese.
-
Seite 15: Professionell
1. Menüebene 2./3. Menüebene Beschreibung OFF (Aus) ● Benutzer können die DSC (Display-Stream- Compression) ein- oder ausschalten. ON (Ein) ● Für weitere Informationen zu den DSC-Zeiten sind die voreingestellten Anzeigemodi für die DSC Ein/ Aus-Schaltzeiten zu überprüfen. ● Die Aktivierung von DSC hat Auswirkungen auf: Betroffene Funktion Funktionsstatus »... -
Seite 16: Bild
1. Menüebene 2. Menüebene Beschreibung MPRT Sync OFF (Aus) ● MPRT (Motion Picture Response Time)-Sync kann nur mit einer Bildfrequenz von 85 Hz oder höher aktiviert ON (Ein) werden. ● Die Aktivierung von MPRT-Sync hat Auswirkungen auf: Betroffene Funktion Funktionsstatus »... - Seite 17 1. Menüebene 2./3. Menüebene Beschreibung Screen Size Auto ● Nutzer können die Bildschirmgröße in jedem (Bildschirmgröße) beliebigen Modus, bei beliebiger Auflösung und Bildfrequenz anpassen. ● Die Aktivierung der Bildschirmgröße 1:1 wirkt sich 16:9 auf Folgendes aus: 16:10 Betroffene Funktion Funktionsstatus »...
-
Seite 18: Eingangsquelle
Eingangsquelle 1. Menüebene 2. Menüebene Beschreibung HDMI™ 1 ● Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. HDMI™ 2 Typ-C Auto Scan OFF (Aus) ● Der Benutzer kann mit der Navigationstaste die (Auto-Scan) Eingangsquelle auswählen: ON (Ein) ● Steht „Auto-Scan “ auf „Aus “ , wechselt der Monitor in den Energiesparmodus ●... -
Seite 19: Bib / Bnb
BiB / BnB 1. Menüebene 2./3. Menüebene Beschreibung OFF (Aus) ● BiB (Bild in Bild) ermöglicht Nutzern die gleichzeitige Anzeige mehrerer Videoquellen an einem Bildschirm. PIP (BiB) Source HDMI™1 Entweder wird ein Programm im Vollbildmodus (Quelle) oder es werden mehrere Programme in Fenstern HDMI™2 angezeigt. -
Seite 20: Navigations-Taste
Navigations-Taste 1. Menüebene 2. Menüebene Beschreibung Up (Aufwärts) OFF (Aus) ● Alle Navigations-Taste-Elemente können über das OSD-Menü angepasst werden. Down (Abwärts) Brightness (Helligkeit) Left (Links) Game Mode Right (Rechts) (Spielmodus) Smart Crosshair Alarm Clock (Alarmuhr) Input Source (Eingangsquelle) PIP/PBP Mode (BiB- / BnB-Modus) Bildfrequenz Info. - Seite 21 Zeitüberschreitung) beliebigen Modus anpassen. RGB LED OFF (Aus) ● Benutzer können die RGB-LED-Anzeige einstellen auf: AUS, MSI Mystic Light oder RGB-Helligkeit. MSI - Mystic Light RGB-Helligkeit Power Button OFF (Aus) ● Bei der Einstellung „Aus “ können Benutzer die Ein-/ (Ein-/Austaste) Austaste drücken, um den Monitor auszuschalten.
-
Seite 22: Spezifikationen
Spezifikationen* Monitor MPG 242R X60N Größe 24,1 Zoll Krümmung Flach Bildschirmtyp Rapid TN Auflösung 1920 x 1080 (FHD) Seitenverhältnis 16:9 Helligkeit ● Typischer Standard-Dynamikbereich (SDR) 350 Nits ● Spitze des hohen Dynamikbereichs (HDR): 500 Nits Kontrastverhältnis 1000:1 Bildfrequenz 610 Hz Reaktionszeit 0,5 ms (GtG, Min.) Anschlüsse... - Seite 23 Monitor MPG 242R X60N VESA-Montage ● Plattentyp: 100 x 100 mm ● Schraubentyp: M4 x 10 mm ● Gewindedurchmesser: 4 mm ● Gewindeabstand: 0,7 mm ● Gewindelänge: 10 mm Abmessungen (B x T x H) 560,1 x 227,9 x 521,7 mm Netto 6,9 kg Gewicht...
-
Seite 24: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Durch zukünftige Updates können Funktionen geändert oder entfernt werden. ● HDMI™ VRR (Variable Bildwiederholfrequenz) synchronisiert sich mit Adaptive-Sync ● (EIN/AUS). Für den VRR EIN/AUS-Status überprüfen Sie bitte Adaptive-Sync. Um die bevorzugte Zeit- und Frequenzeinstellung anzuzeigen, stellen Sie sicher, dass ●... -
Seite 25: Bib-Modus (Keine Hdr-Unterstützung)
Standardmodus (DSC Ein) Standard Auflösung HDMI™ USB-C Full HD 1920x1080 @60Hz @85Hz @120Hz @144Hz @240Hz @360Hz @500Hz @540Hz Video-Timing-Auflösung 720P 720P@120Hz 1080P @60Hz @120Hz HDMI™ VRR BiB-Modus (Keine HDR-Unterstützung) Standard Auflösung HDMI™ USB-C Full HD 1920x1080 @60Hz @85Hz @120Hz @144Hz @240Hz @360Hz Video-Timing-Auflösung... -
Seite 26: Dp-Übertaktung Modus
Bildschirmgröße 16:10 (Keine HDR-Unterstützung) Standard Auflösung HDMI™ USB-C Full HD+ 1920x1200 @60Hz @85Hz @120Hz @240Hz @360Hz Video-Timing-Auflösung 1080P @60Hz @120Hz DP-Übertaktung Modus Standard Auflösung HDMI™ USB-C Full HD 1920x1080 @60Hz @85Hz @120Hz @144Hz @240Hz @360Hz @500Hz @540Hz @600Hz @610Hz Video-Timing-Auflösung 720P 720P@120Hz 1080P... -
Seite 27: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. ● Drücken Sie die Ein-/Austaste des Monitors erneut. ● Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. ● Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. ● Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 28: Sicherheitshinweise
Strom verbraucht. ● Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ● Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel sowie ein kompatibles, bei MSI erworbenes Kabel. Umwelt ●... - Seite 29 ● Falls einer der folgenden Umstände eintritt, lassen Sie das Gerät bitte von einem Kundendienstmitarbeiter prüfen: ● Das Netzkabel oder der Stecker ist beschädigt. ● Flüssigkeit ist in das Gerät eingedrungen. ● Das Gerät wurde Feuchtigkeit ausgesetzt. ● Das Gerät funktioniert nicht richtig oder es lässt sich nicht wie in der Bedienungsanleitung beschrieben verwenden.
-
Seite 30: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light “- Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. -
Seite 31: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. FCC-Erklärung zu Funkstörungen, Klasse B Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. -
Seite 32: Informationen Zu Chemischen Stoffen
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ● Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ●... -
Seite 33: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’ l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’ l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
