Sulla fresatrice verticale viene montata in fabbrica una pinza per punte con un
diametro dell'albero di 8 mm. La dotazione include più pinze per bit con diametro
¼"
dell'albero di e 6 mm. Assicurarsi di utilizzare il formato della pinza che
corrisponde al diametro dell'albero della fresatrice verticale.
• Posizionare la fresatrice verticale
capovolta su una superficie solida,
come ad esempio un banco di lavoro.
• Premere l'arresto del mandrino
ruotare il dado della pinza
quando si innesta in posizione.
• Allentare il dado della pinza con una
chiave per pinze
chiave da 17 mm.
• Inserire la fresa nella pinza.
• L'albero della fresa deve essere di almeno 20 mm o essere spinto fino al segno
sull'albero della fresa nella pinza.
• Serrare il dado della pinza
rotazione. Rilasciare l'arresto del mandrino.
AVVISO! Pericolo di danneggiamento! Non serrare il dado della pinza
meno che non sia montata una fresa. In tal caso la pinza potrebbe danneggiarsi.

Utilizzo

Alimentatore di rete

La fresatrice verticale è strutturata per funzionare con corrente alternata monofase a
230 V~/50 Hz ed è ad isolamento rinforzato. Verificare che la tensione di rete presente
corrisponda a quella riportata sulla targhetta dell'apparecchio.
Se l'area di lavoro non si trova in prossimità dell'allacciamento alla rete, utilizzare un
cavo di prolunga di sezione adeguata (min. 1,5 mm
La lunghezza del cavo di prolunga deve essere minima.

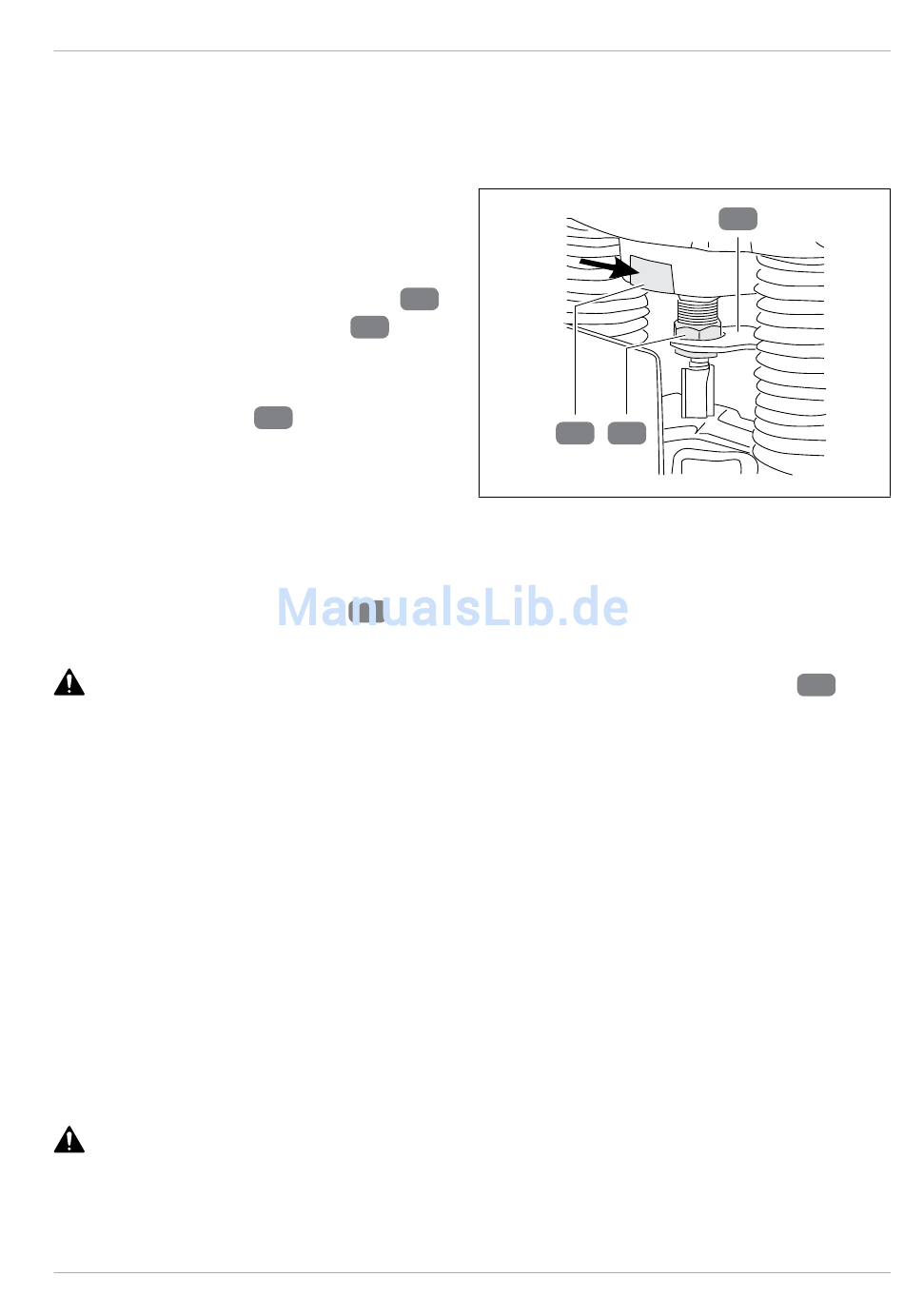

Selezione e regolazione della profondità di fresatura
AVVERTIMENTO! Pericolo di lesioni! La regolazione della profondità di
fresatura è possibile solo con la fresatrice verticale spenta.
La fresatrice verticale è dotata di un meccanismo di regolazione della profondità in
due livelli.
4
5
fino a
18
o con un'altra
5
con la chiave per pinze ruotando nella direzione di
e
4
).
2
18
5
Utilizzo
a
5
71
