RW Elektronik

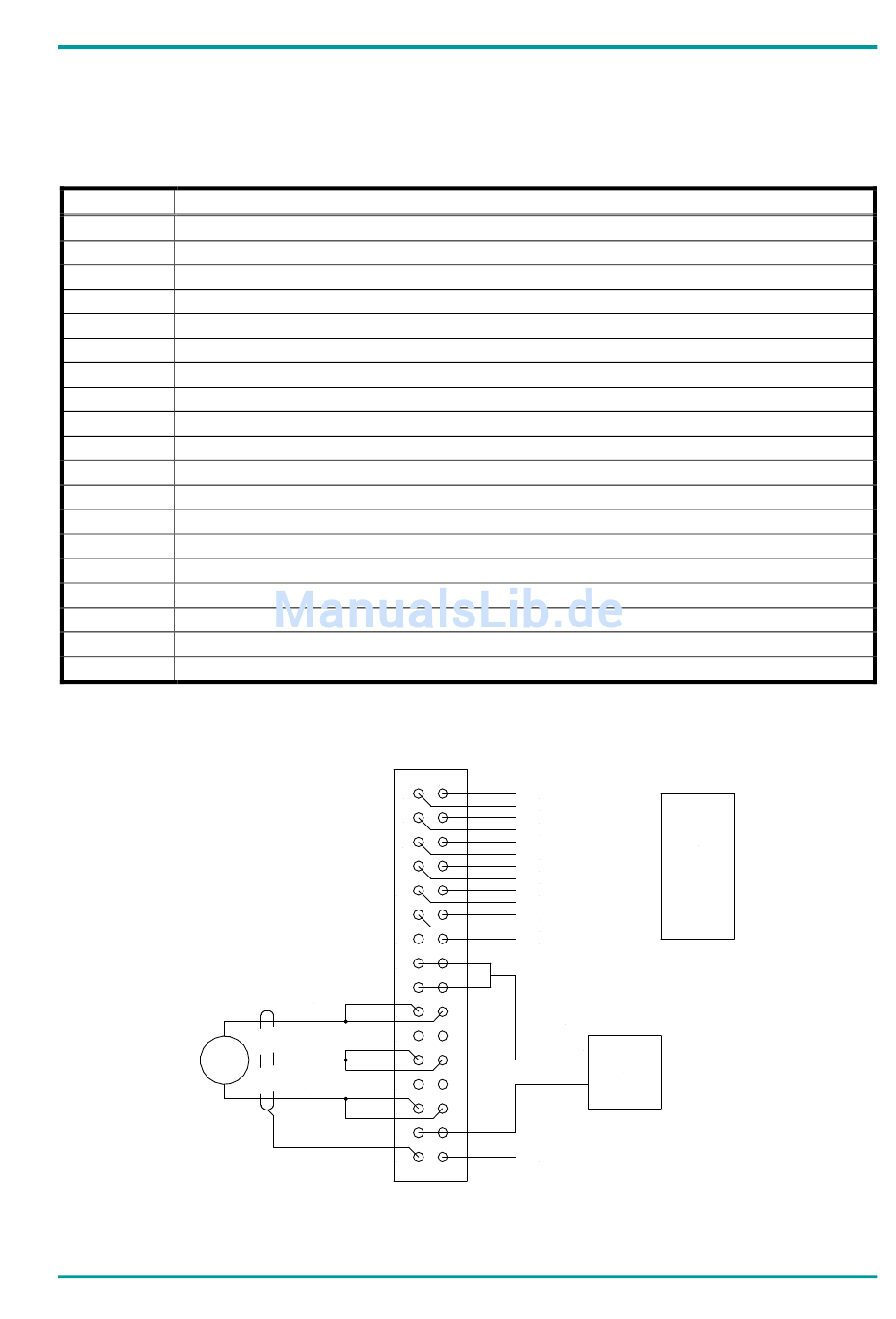

2. Anschluss der Karte

2.1 Pinbelegung mit Funktionsbeschreibung

Pin- Nr. Funktion
2a Takteingang +
2c Takteingang -
4a Richtungseingang +
4c Richtungseingang -
6a Toreingang +
6c Toreingang -
8a Stromnullung +
8c Bereitschaftsrelais Störung
10a Bereitschaftsrelais Bereit
10c Bereitschaftsrelais Mittelkontakt
12a Stromnullung -
12c Micro- Step- Eingang -
14a Micro- Step- Eingang +
16ac, 18ac Versorgungsspannung -
20ac Motorphase U
24ac Motorphase V
28ac Motorphase W
30ac Versorgungsspannung +
32ac Erdungsanschluss
2.2

Anschlussbild

M
V:\daten\PROJEKTE\RW\sm3\Papier\Benutzerhandbuch_SM3_02.doc
SM3
c a
2
4
6
8
10
12
14
16
18
Motorphase U
20
22
Motorphase V
24
26
Motorphase W
28
30
32
+ Takt
- Takt
+ Richtung
Steuer-
- Richtung
einheit
+ Tor
- Tor
+ Stromnullung
z.B. Posimo
Ruhekontakt
Arbeitskontakt
Mittenkontakt
- Stromnullung
- Micro- Step
+ Micro- Step
Versorgungsspannung
-
130V DC
+
Erdung
4
Be/Al
