Kieback&Peter en:key Kurzanleitung Seite 19

19/40

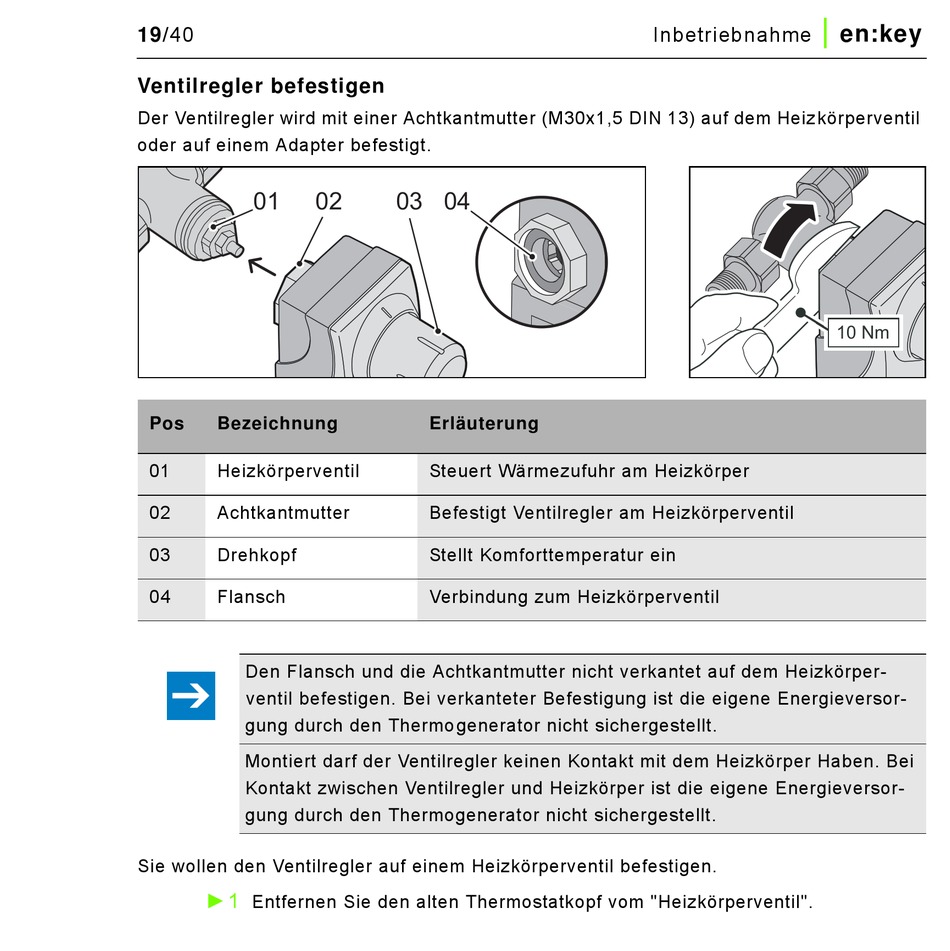

Ventilregler befestigen
Der Ventilregler wird mit einer Achtkantmutter (M30x1,5 DIN 13) auf dem Heizkörperventil
oder auf einem Adapter befestigt.
01 02
Pos Bezeichnung
01 Heizkörperventil
02 Achtkantmutter
03 Drehkopf
04 Flansch
Den Flansch und die Achtkantmutter nicht verkantet auf dem Heizkörper-
ventil befestigen. Bei verkanteter Befestigung ist die eigene Energieversor-
gung durch den Thermo generator nicht sichergestellt.
Montiert darf der Ventilregler keinen Kontakt mit dem Heizkörper Haben. Bei
Kontakt zwischen Ventilregler und Heizkörper ist die eigene Energieversor-
gung durch den Thermogenerator nicht sichergestellt.
Sie wollen den Ventilregler auf einem Heizkörperventil befestigen.
► 1
Entfernen Sie den alten Thermostatkopf vom "Heizkörperventil".
03 04
Erläuterung
Steuert Wärmezufuhr am Heizkörper
Befestigt Ventilregler am Heizkörperventil
Stellt Komforttemperatur ein
Verbindung zum Heizkörperventil
|
Inbetriebnahme

en:key
10 Nm
