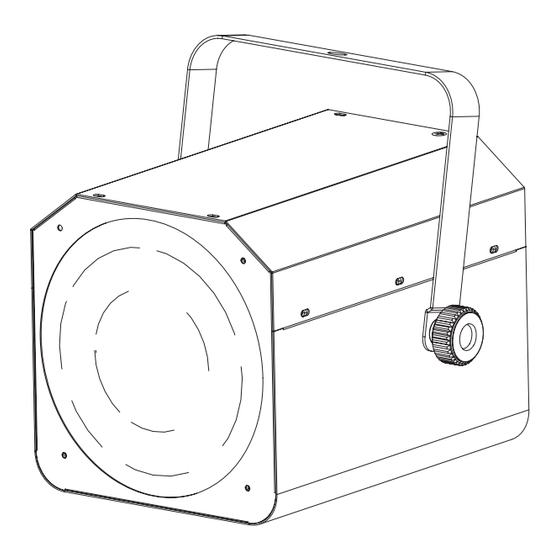

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED FX-400 DMX Flower Effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51918657 This user manual is valid for the article number 51918657 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/26 00054831.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED FX-400 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Leistungsstarker RGBW-Flowereffekt • Lichtaustritt über Fresnel-Linse • Bestückung mit 256 LEDs (5 mm), rot 64, grün 64, blau 64 und weiß 64 • 4 oder 256 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten • Per DMX kann jede LED einzeln angesteuert werden •... -
Seite 7: Installation
INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Seite 9: Standalone-Betrieb
Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange- schlossen sind. Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und Signal (+) ein 120 Widerstand eingelötet ist. -
Seite 10: Bedienung
Der EUROLITE LED FX-400 verfügt über 2 verschiedene DMX-Modi. Adressierung des Geräts Jeder EUROLITE LED FX-400 belegt je nach Wahl des DMX-Modus 4 oder 256 DMX-Kanäle. Wählen Sie bspw. das Programm "4-CH", belegt das Gerät 4 DMX-Steuerkanäle. Über das Control Board können Sie den DMX-Modus wählen und die DMX-Startadresse definieren. -
Seite 11: Dmx-Protokoll - 4-Kanal-Modus
Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den LED FX-400 über Ihren Controller ansteuern. Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren. DMX-Protokoll – 4-Kanal-Modus Steuerkanal 1 –... -
Seite 12: Dmx-Protokoll - 256-Kanal-Modus
DMX-Protokoll – 256-Kanal-Modus In diesem Modus kann mit jedem Steuerkanal eine bestimmte LED aus- und angeschaltet werden. Die Werte 0-127 eines jeden Kanals stehen für LED aus, die Werte 128-255 für LED an. 12/26 00054831.DOC, Version 1.1... -
Seite 13: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. -
Seite 14: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 95 W DMX-Steuerkanäle: 4/256 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Anzahl der LEDs: LED-Typ: 5 mm Abstrahlwinkel: ca. 36° Maße (LxBxH): 305 x 275 x 280 mm Gewicht: 3 kg Maximale Umgebungstemperatur T 45°... -
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED FX-400. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 16 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 17: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 18: Description
DESCRIPTION Features Powerful RGBW flower effect • Light output via fresnel lens • Equipped with 256 LEDs (5 mm), red 64, green 64, blue 64 and white 64 • 4 or 256 DMX channels selectable for numerous applications • Each LED can be controlled individually •... -
Seite 19: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 20: Dmx-512 Connection / Connection Between Fixtures
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. -
Seite 21: Stand-Alone Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master device. On the rear panel of the EUROLITE LED FX-400 you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Seite 22: Operation
If you set, for example, the address to channel 5, the LED FX-400 will use the channel 5 to 8 for control. Please make sure that you don’t have any overlapping channels in order to control each EUROLITE LED FX-400 correctly and independently from any other fixture on the DMX data link. -
Seite 23: Dmx-Protocol - 4-Channel Mode
Press the Up/Down-buttons for setting the desired starting address. Now you can start operating the LED FX-400 via your lighting controller. Note: It’s necessary to insert the XLR termination plug (with 120 Ohm) in the last device in the link in order to ensure proper transmission on the DMX data link. -
Seite 24: Dmx-Protocol - 256-Channel Mode
DMX-protocol – 256-channel mode With this mode, each control channel can switch a specific LED on/off. If a control-channel is set to a value between 0-127, the respective LED is off; and between 128-255 it is on. 24/26 00054831.DOC, Version 1.1... -
Seite 25: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! CAUTION! The lens has to be replaced when it is obviously damaged, so that its function is impaired, e. -
Seite 26: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 95 W DMX control channels: 4/256 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Number of LEDs: Type of LEDs: 5 mm Beam angle: approx. 36° Dimensions (LxWxH): 305 x 275 x 280 mm Weight: 3 kg...
