7

Bedien- und Anzeigeelemente

27/34
7.1 Bedienelemente am Gerät

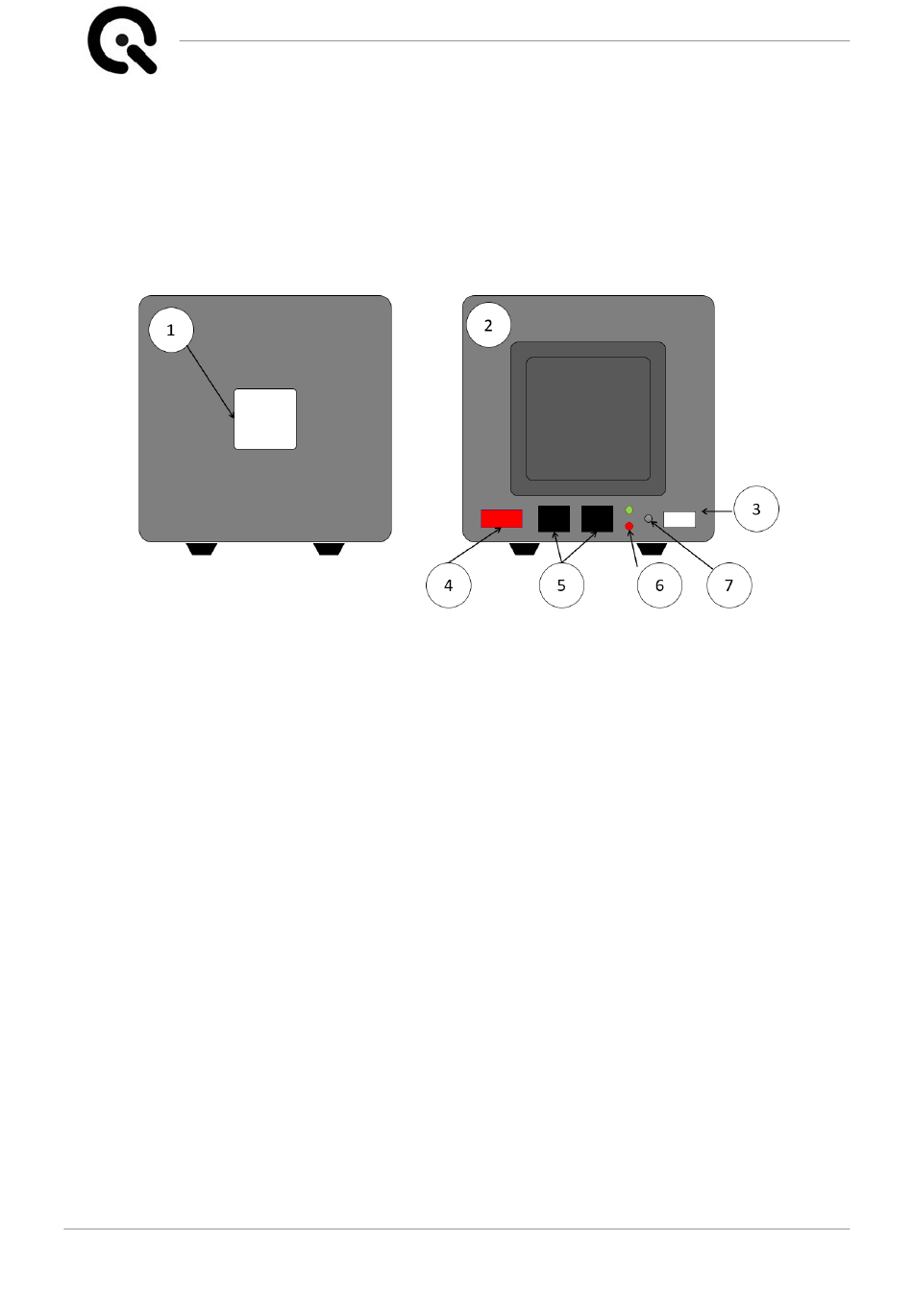

Abb. 7.1 Bedien- und Anzeigeelemente an Arcturus
1. Ausgangsfenster (Diffusor)
2. Lüfterhaube
3. 12 V Stromeingang
4. CAN-ID-Auswahlschalter (DIP-Schalter)
5. CAN IN/OUT (austauschbar)
6. Status-LEDs
7. Test-Taste

7.2 Funktion der Test-Taste

Der Testknopf dient zur schnellen Überprüfung der Funktionsfähigkeit
von Arcturus:
1. Bei einmaligem Drücken wird das Gerät mit 100 % Intensität einge-
schaltet.
2. Bei erneutem Drücken wird die Intensität auf 50 % geändert.
3. Bei drittem Drücken wird die Intensität auf 4 % geändert.
4. Bei viertem Drücken wird die Intensität auf 0,1 % geändert.
5. Bei fünftem Drücken wird das Gerät ausgeschaltet (Intensität 0 %).
