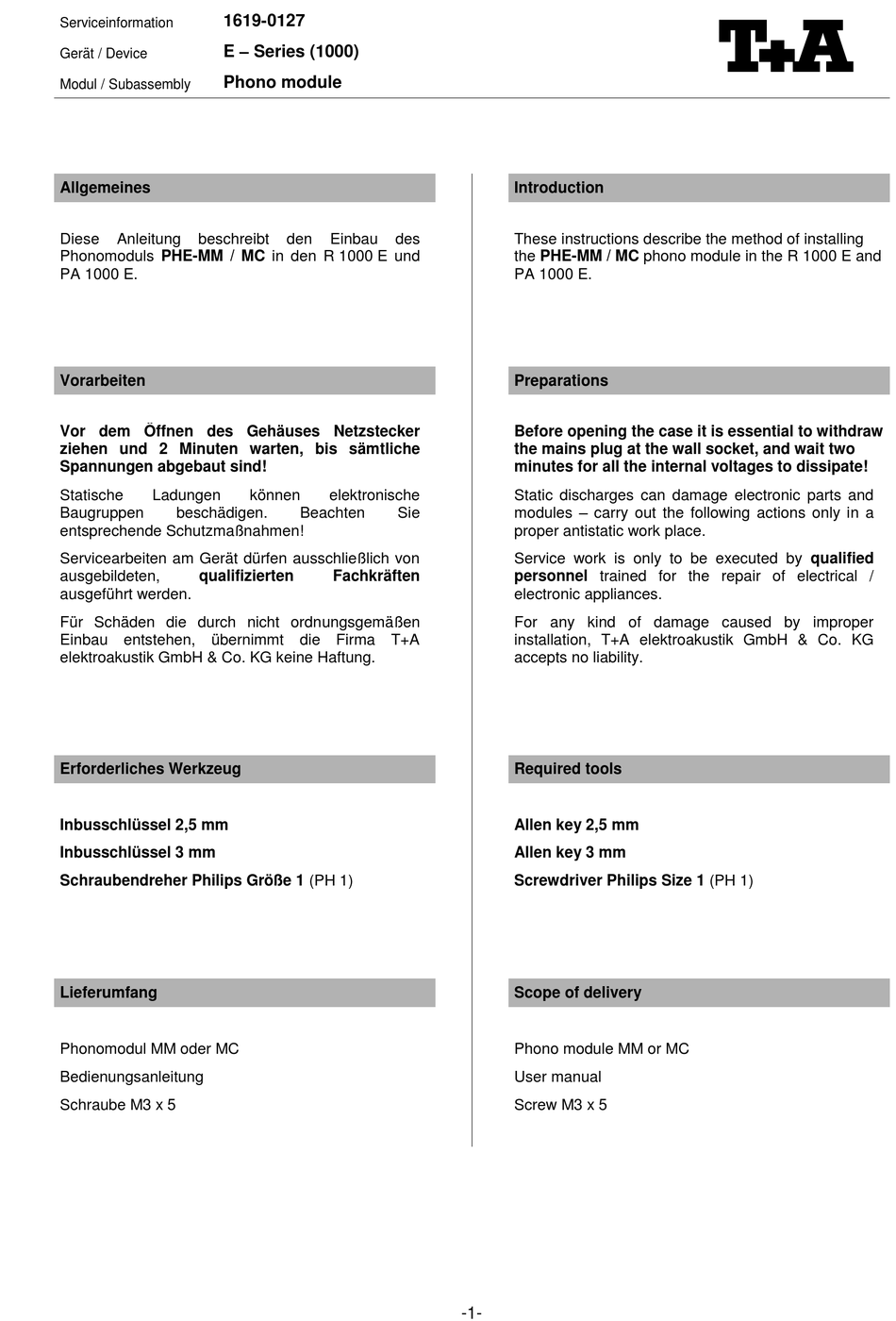

1619-0127
Serviceinformation
E – Series (1000)
Gerät / Device
Phono module
Modul / Subassembly
Allgemeines
Diese
Anleitung
beschreibt
Phonomoduls PHE-MM / MC in den R 1000 E und
PA 1000 E.
Vorarbeiten
Vor dem Öffnen des Gehäuses Netzstecker
ziehen und 2 Minuten warten, bis sämtliche
Spannungen abgebaut sind!
Statische
Ladungen
Baugruppen
beschädigen.
entsprechende Schutzmaßnahmen!
Servicearbeiten am Gerät dürfen ausschließlich von
ausgebildeten,
qualifizierten
ausgeführt werden.
Für Schäden die durch nicht ordnungsgemäßen
Einbau entstehen, übernimmt die Firma T+A
elektroakustik GmbH & Co. KG keine Haftung.
Erforderliches Werkzeug
Inbusschlüssel 2,5 mm
Inbusschlüssel 3 mm
Schraubendreher Philips Größe 1 (PH 1)
Lieferumfang
Phonomodul MM oder MC
Bedienungsanleitung
Schraube M3 x 5
den
Einbau
des
können
elektronische
Beachten
Sie
Fachkräften
Introduction
These instructions describe the method of installing
the PHE-MM / MC phono module in the R 1000 E and
PA 1000 E.
Preparations
Before opening the case it is essential to withdraw
the mains plug at the wall socket, and wait two
minutes for all the internal voltages to dissipate!
Static discharges can damage electronic parts and
modules – carry out the following actions only in a
proper antistatic work place.
Service work is only to be executed by qualified
personnel trained for the repair of electrical /
electronic appliances.
For any kind of damage caused by improper
installation, T+A elektroakustik GmbH & Co. KG
accepts no liability.
Required tools
Allen key 2,5 mm
Allen key 3 mm
Screwdriver Philips Size 1 (PH 1)
Scope of delivery
Phono module MM or MC
User manual
Screw M3 x 5
-1-
Verwandte Anleitungen für T+A E-Serie
Inhaltszusammenfassung für T+A E-Serie
- Seite 1 Für Schäden die durch nicht ordnungsgemäßen For any kind of damage caused by improper Einbau entstehen, übernimmt die Firma T+A installation, T+A elektroakustik GmbH & Co. KG elektroakustik GmbH & Co. KG keine Haftung. accepts no liability. Erforderliches Werkzeug Required tools Inbusschlüssel 2,5 mm...
- Seite 2 Öffnen des Gehäuses Opening the case Statische Ladungen können elektronische Static charge can damage electronic sub- Baugruppen beschädigen. Beachten assemblies. Please take appropriate safety entsprechende Schutzmaßnahmen! precautions! Zum Öffnen des Gehäuses, entfernen Sie wie The first step in opening the case is to remove in Abbildung 1 gezeigt Sie die drei Schrauben the three top cover screws as shown in Fig.
- Seite 3 Position des eingebauten Phonomoduls Installed position of the phono module R 1000 E Abb. 2 / Fig. 2 PA 1000 E Abb. 3 / Fig. 3...
- Seite 4 Einbau des Phonomoduls Installing the module Die Jumper von der Stiftleiste abziehen und Remove the jumpers from the row of pins and sicher verwahren (siehe Abb. 5 / 6). store them in a safe place (see fig. 5 / 6).. Hinweis: Note: Falls...
- Seite 5 Phonomodul gemäß Abbildung 7 / 8 so einsetzen, Install the phono module as shown in Fig. 7 / 8, dass die Stiftleiste genau in die Buchsenleiste des taking care to align the pin contacts exactly with the Phonomoduls passt. row of sockets on the phono module.
- Seite 6 Einstellung des Phonomoduls Settings Accurate matching is crucially important to the sound Von entscheidender Bedeutung für die Klangqualität quality produced by a pick-up system. For this reason eines Tonabnehmersystems genaue the phono module features a set of miniature Anpassung. Deshalb ist das Phonomodul so switches which enable the user to adjust it perfectly to konzipiert, dass es durch Schalter perfekt an alle suit all current pick-up systems.
