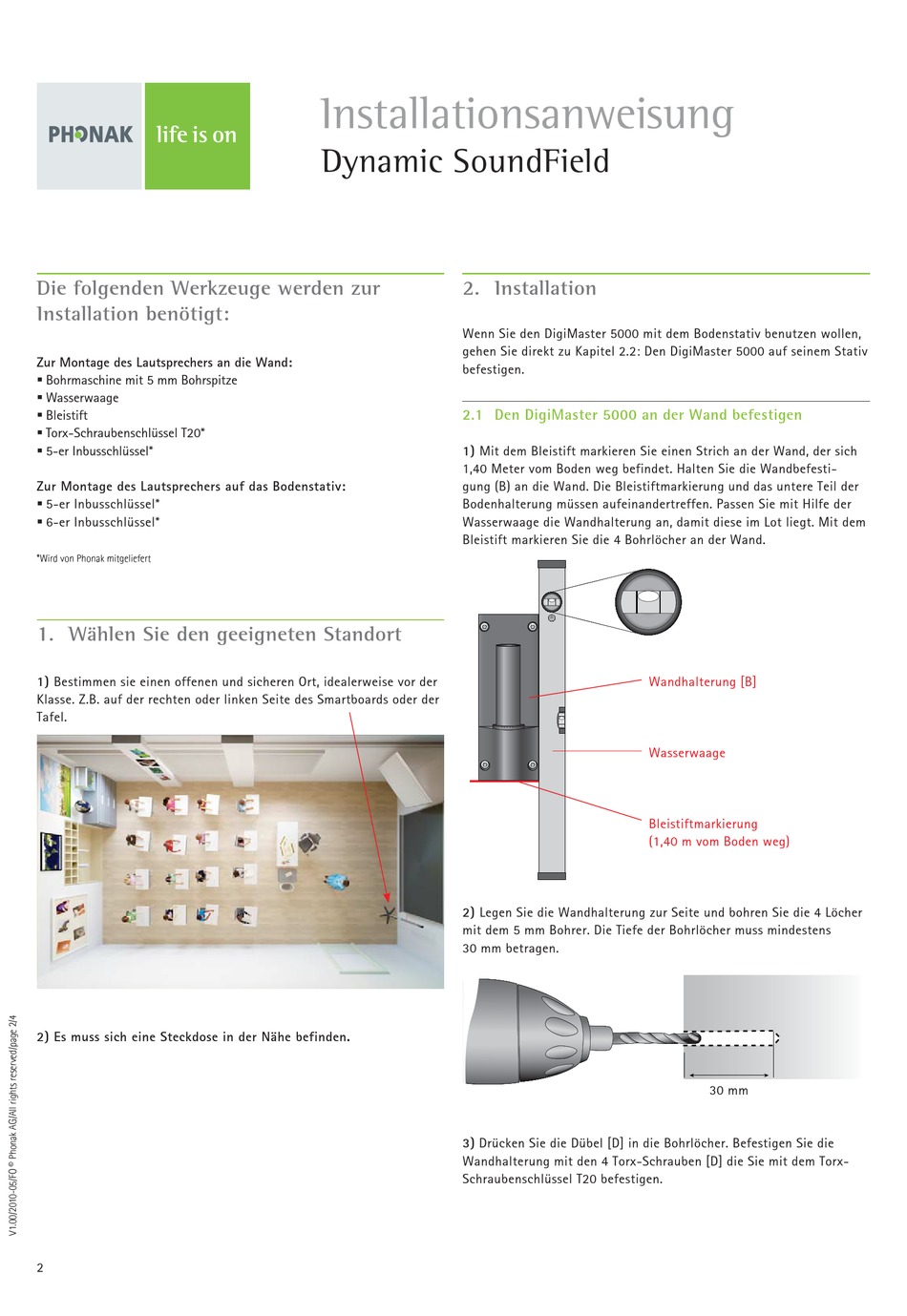

Phonak Dynamic SoundField Installationsanweisung Seite 2

Die folgenden Werkzeuge werden zur
Installation benötigt:
Zur Montage des Lautsprechers an die Wand:
ß
Bohrmaschine mit 5 mm Bohrspitze
ß
Wasserwaage
ß
Bleistift
ß
Torx-Schraubenschlüssel T20*
ß
5-er Inbusschlüssel*
Zur Montage des Lautsprechers auf das Bodenstativ:
ß
5-er Inbusschlüssel*
ß
6-er Inbusschlüssel*
*Wird von Phonak mitgeliefert
1. Wählen Sie den geeigneten Standort
1) Bestimmen sie einen offenen und sicheren Ort, idealerweise vor der
Klasse. Z.B. auf der rechten oder linken Seite des Smartboards oder der
Tafel.
2) Es muss sich eine Steckdose in der Nähe befinden.
2
Installationsanweisung
Dynamic SoundField
2. Installation
Wenn Sie den DigiMaster 5000 mit dem Bodenstativ benutzen wollen,
gehen Sie direkt zu Kapitel 2.2: Den DigiMaster 5000 auf seinem Stativ
befestigen.
2.1 Den DigiMaster 5000 an der Wand befestigen
1) Mit dem Bleistift markieren Sie einen Strich an der Wand, der sich
1,40 Meter vom Boden weg befindet. Halten Sie die Wandbefesti-
gung (B) an die Wand. Die Bleistiftmarkierung und das untere Teil der
Bodenhalterung müssen aufeinandertreffen. Passen Sie mit Hilfe der
Wasserwaage die Wandhalterung an, damit diese im Lot liegt. Mit dem
Bleistift markieren Sie die 4 Bohrlöcher an der Wand.
2) Legen Sie die Wandhalterung zur Seite und bohren Sie die 4 Löcher
mit dem 5 mm Bohrer. Die Tiefe der Bohrlöcher muss mindestens
30 mm betragen.
3) Drücken Sie die Dübel [D] in die Bohrlöcher. Befestigen Sie die
Wandhalterung mit den 4 Torx-Schrauben [D] die Sie mit dem Torx-
Schraubenschlüssel T20 befestigen.
Wandhalterung [B]
Wasserwaage
Bleistiftmarkierung
(1,40 m vom Boden weg)
30 mm
