Massivwände; Nasseinbau - Trox Serie FKS-EU Montage- Und Betriebsanleitung

Einbau
Massivwände > Nasseinbau
5.4 Massivwände

5.4.1 Nasseinbau

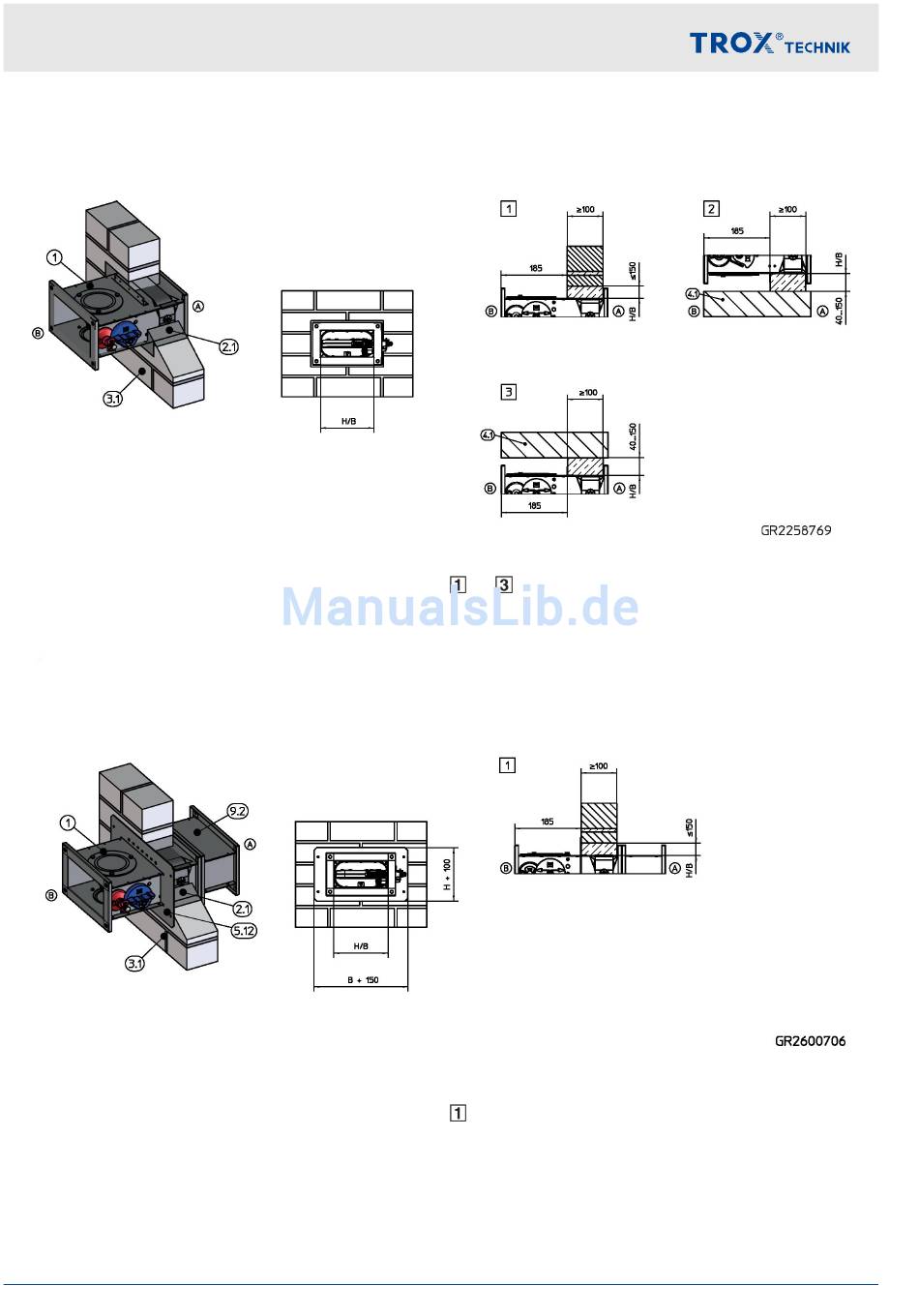

Abb. 13: Nasseinbau in Massivwand
1 FKS-EU
2.1 Mörtel
3.1 Massivwand
4.1 Massivboden / Massivdecke
Abb. 14: Nasseinbau mit Blende in Massivwand
1 FKS-EU
2.1 Mörtel
3.1 Massivwand
5.12 Blende, optional
18
bis
Ⓐ
Ⓑ
9.2
Ⓐ
Ⓑ
Brandschutzklappe Serie FKS-EU
bis EI 120 S
Einbauseite
Bedienungsseite
Verlängerungsteil oder Luftleitung
bis EI 120 S
Einbauseite
Bedienungsseite
