Montage
Beachten Sie bei der Montage und Installation die Sicherheitshinweise! Schalten Sie vor der
!
Installation die elektrische Leitung stromlos (durch Abschalten der Sicherung) und sichern Sie
diese vor unberechtigtem Wiedereinschalten!
Um unerwünschte Fehlschaltungen auszuschließen, sollte folgendes beachtet werden:
• Sensor nicht auf Heizkörper, Klimaanlagen oder ähnliche Objekte richten; direkte Sonneneinstrahlung o.ä. sollte ebenfalls
vermieden werden, da Temperaturänderungen eine Fehlschaltung auslösen können.
• Tiere, z. B. Hund, Katze, Vogel, die sich im Erfassungsbereich bewegen, können eine Fehlschaltung auslösen.
Anschluss
•
Stellen Sie an der Sicherung Ihres Verteilerkastens den Strom ab.
•
Entfernen Sie die Abdeckung des Bewegungsmelders, indem Sie den oberen Teil der Abdeckung entgegen den Uhrzei-
gersinn drehen und diese dann abnehmen.
•

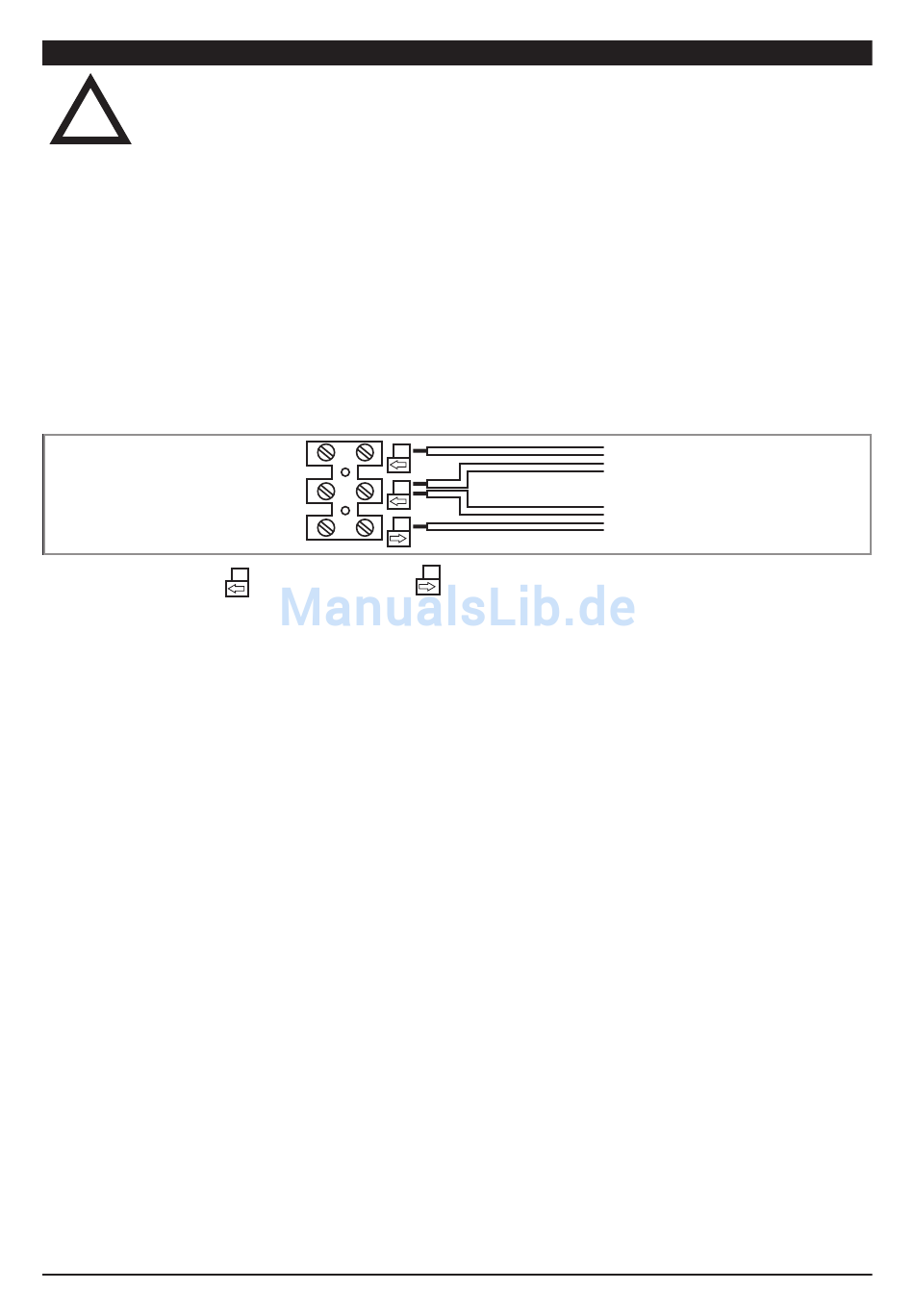

Verbinden Sie die Anschlusskabel des Bewegungsmelders mithilfe einer Lüsterklemme (nicht im Lieferumfang) mit dem
Anschlusskabel und dem Verbraucher.
Braun
Hinweis: Netzspannung
•
Verstauen Sie die Klemme anschließend in einer Verteilerdose.
Blau
•
Schrauben Sie den Bewegungsmelder mit den mitgelieferten Schrauben und Dübeln an die Wand oder die Decke.
Rot
Um das Gerät zu testen gehen Sie wie folgt vor:
Drehen Sie den Regler LUX ➋ im Uhrzeigersinn auf das Maximum und den Regler TIME ➌ entgegen dem Uhr-
1.
zeigersinn auf das Minimum.
2.
Sobald Sie den Strom wieder einschalten, leuchtet die Status-LED ❶ nach einigen Sekunden zusammen mit der
angeschlossenen Lampe, für die am Regler TIME ➌ eingestellte dauer auf.
Die Status-LED ❶ dient hierbei als Indikator ob die angeschlossene Lampe ein- oder ausgeschaltet ist.
3.
Wenn sich im Erfassungsbereich etwas bewegt, wird der angeschlossene Verbraucher eingeschaltet.
•
Nun können Sie wie unter dem Punkt "Bedienung" beschrieben Ihre gewünschten Einstellungen vornehmen.
•
Nachdem Sie die Einstellungen vorgenommen haben befestigen Sie die Abdeckung wieder auf dem Gerät, indem Sie
sie aufsetzen und im Uhrzeigersinn drehen, bis die grüne LED durch das Loch in der Abdeckplatte zu sehen ist.
L
Braun
N
Blau
Braun
L
Rot
Blau
Rot
L
wird mittels Relais nach
N
L
83 mm
LUX
LUX
TIME
SENS
L
N
83 mm
L
Netz
durchgeschaltet.
230 V
83 mm
Lampen
max. 1200 W
TIME
SENS
LUX
SENS
TIME
Netz
230 V
Netz
Lampen
230 V
max. 1200 W
Lampen
max. 1200 W
3
