5.2.

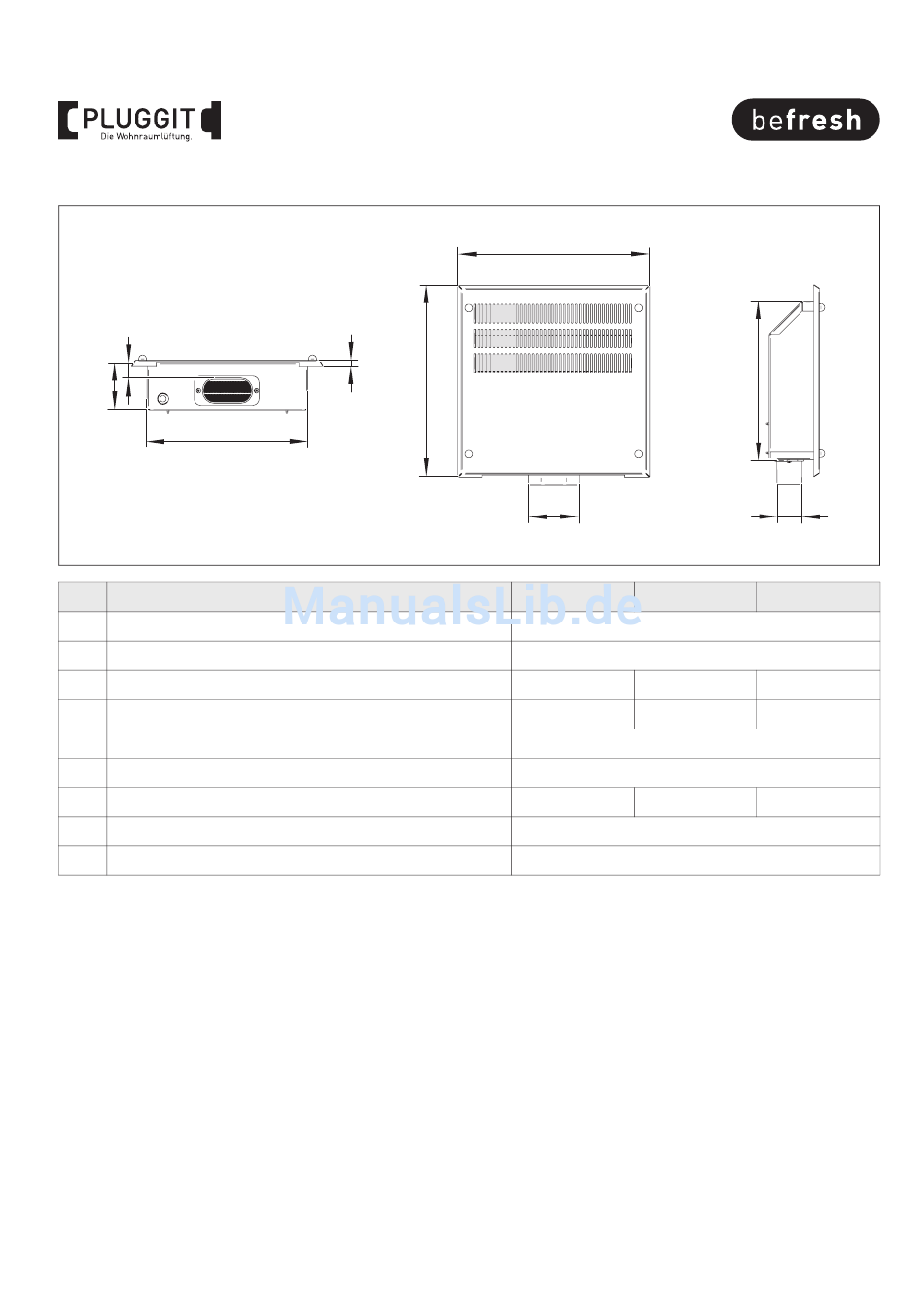

ABMESSUNGEN

G
F
A Breite Blende
B Höhe Blende
C Breite PluggFlex-Kanal
D Tiefe PluggFlex-Kanal
E Höhe Gehäuse
F Tiefe Gehäuse
G Anschluss PluggFlex-Kanal
H Breite Gehäuse
I Höhe Blende
8
BIA PM820WE, PM830WE, PM840WE
I
H
A
B
C
PM820WE
92 mm
50 mm
18 mm
E
D
M+P-26A-0555
PM830WE PM840WE
302 mm
302 mm
114 mm 172 mm
50 mm 57 mm
250 mm
75 mm
18 mm 15 mm
254 mm
9 mm
