Inhaltszusammenfassung für Adam A7
- Seite 17 Nahfeldmonitor Bedienungsanleitung deutsch...
-
Seite 18: Einleitung

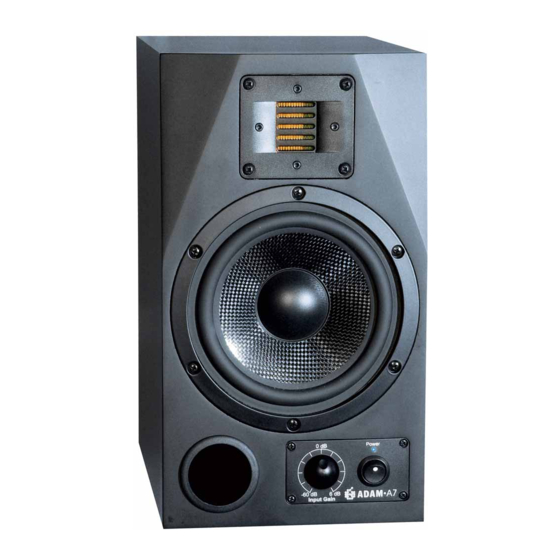

Raum sowie die Eigenschaften des Hörraums selbst sind von größerer Bedeutung für das Gesamtergebnis als bisweilen vermutet. Das Modell A7 ist ein kompakter Nahfeldmonitor für den Einsatz in kleinen Regieräumen: im Tonstudio, im Übertragungswagen, bei der Postproduktion - überall dort, wo klangliche Kompromisse auch bei geringen Abmessungen unerwünscht sind. - Seite 19 Inhalt Sicherheitshinweise ........20-21 Quick Start zur Inbetriebnahme ....22 2.1 Allgemeine Hinweise .......22 2.2 Quick Start / Inbetriebnahme ....22 Empfehlungen zur Aufstellung ....23-25 3.1 Vertikale Aufstellung .......23 3.2 Horizontale Aufstellung ......23 3.3 Hochtöner in Ohrenhöhe ......24 3.4 Zweikanal Stereo ........24 3.5 Mehrkanal (Surround) ......25 3.6 Mechanische Eingriffe ......25 Lautsprechereinstellungen ......26-27 4.1 Kontrollpanel ...........26...
-
Seite 20: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen. Bewahren Sie diese Hinweise an einem sicheren Ort auf für ein späteres Nachschlagen. Achtung: Öffnen Sie die Monitore nicht. Gefahr eines Stromschlages! Es be- finden sich keine wartungsbedürftigen Teile im Gehäuseinnern. Die Lautsprecher müssen mit einer dreipoligen, geerdeten Stromversorgung betrieben werden. - Seite 21 Sicherheitshinweise Zum Trennen des Gerätes vom Stromnetz schalten Sie den Netzschalter aus. Anschließend ziehen Sie den Netzstecker aus der Steckdose. Der Netzschal- ter und -stecker müssen leicht erreichbar sein. Verwenden Sie stets geprüfte Kabel. Defekte Kabel sind häufig die Ursache für Störgeräusche verschiedener Art.
-
Seite 22: Quick Start Zur Inbetriebnahme
Quick Start zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Nach dem Auspacken und der Aufstellung des Lautsprechers sollte dieser ca. eine Stunde unangeschlossen ‚ruhen’, um sich der jeweiligen Raumtempera- tur anpassen zu können. Bitte beachten Sie, dass dieser Monitor, abhängig von Pegel und Nutzungsfre- quenz, einige Tage benötigt, um seine optimale Klangqualität zu erreichen. -
Seite 23: Empfehlungen Zur Aufstellung
„scheppert“. Abbildung 1: Vertikale Aufstellung Horizontale Aufstellung Sollten Sie die Monitore horizontal plazieren, beachten Sie bitte: Für eine genaue Stereoabbildung ist es nötig, dass die A7 spiegelsymmetrisch angeordnet werden, also entweder: or so: Abbildung 2: spiegelsymmetrische Anordnung... -
Seite 24: Hochtöner In Ohrenhöhe
Empfehlungen zur Aufstellung Hochtöner in Ohrenhöhe Positionieren Sie die Hochtöner möglichst in Ohrenhöhe. Für den Fall, dass Sie die Monitore deutlich über- oder unterhalb Ohrhöhe platzieren müssen, sollten diese entsprechend angewinkelt werden. Abbildung 3: Hochtöner in Ohrenhöhe Zweikanal Stereo Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobe- trieb ist das so genannte ‚Stereodreieck’. -
Seite 25: Mehrkanal Stereo (Surround)
Empfehlungen zur Aufstellung Mehrkanal Stereo (Surround) Die Aufstellung der Lautsprecher in einem Mehrkanal-Stereo-Setup sollte sich idealerweise an einem Kreis orientieren. Die Lautsprecher werden an den Winkelpositionen 0° (Center), 30° (Front Rechts), 110° (Rear Rechts), 250° (Rear Links) und 330° (Front Links) platziert. Der Zuhörer sitzt in der Kreismitte, die in diesem Fall einen Radius zwischen 0,7 und 2,0 Meter aufweisen sollte. -
Seite 26: Lautsprechereinstellungen
Lautsprechereinstellungen Das Kontrollpanel Auf der Rückseite finden Sie neben dem Netzschalter ein Kontrollpanel, das Ihre Lautsprecher an die jeweilige Raumakustik bzw. den persönlichen Ge- schmack anzupassen ermöglicht. Die folgenden Ausführungen sollen Ihnen helfen, die Einstellungsmöglichkeiten optimal nutzen zu können. Abb. 6: Eingänge / Regler RCA (unsymmetrisch) XLR (symmetrisch) -
Seite 27: Room Eqs (Kuhschwanzfilter)
Lautsprechereinstellungen ANALOG INPUTS CONTROLS Room EQs (Shelvefilter) Die beiden weiteren Regler funktionieren anders als der Tweeter Level. Während jener einen Frequenzbereich (Hochton) als ganzen anhebt oder ab- senkt, arbeiten die so genannter ‚Kuhschwanzfilter’ (Shelve Filter) progres- siv, d.h., dass nicht ein ganzer Frequenzbereich gleichmäßig verstärkt oder abgeschwächt, sondern in diesem Bereich ab einem bestimmten Punkt (150 Hz bzw. -
Seite 28: Wartung Und Pflege
Für Schäden, die von unzureichenden Verpackungsmaßnahmen herrühren, kann ADAM Audio nicht haftbar gemacht werden. Sollte für einen Transport die Originalverpackung nicht mehr zur Verfügung stehen, kann eine neue von ADAM Audio kostenpflichtig erworben werden. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elek-... -
Seite 29: Konformitätsbescheinigung
Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr. 16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt den folgenden Normen entspricht: EN 61000-6-1 : 2001 EN 61000-6-3 : 2001 EN 55020 : 2002 EN 55013 : 2001 Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC,... -
Seite 30: Garantie
Garantie Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine be- schränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie:... -
Seite 31: Vorder- Und Rückansicht

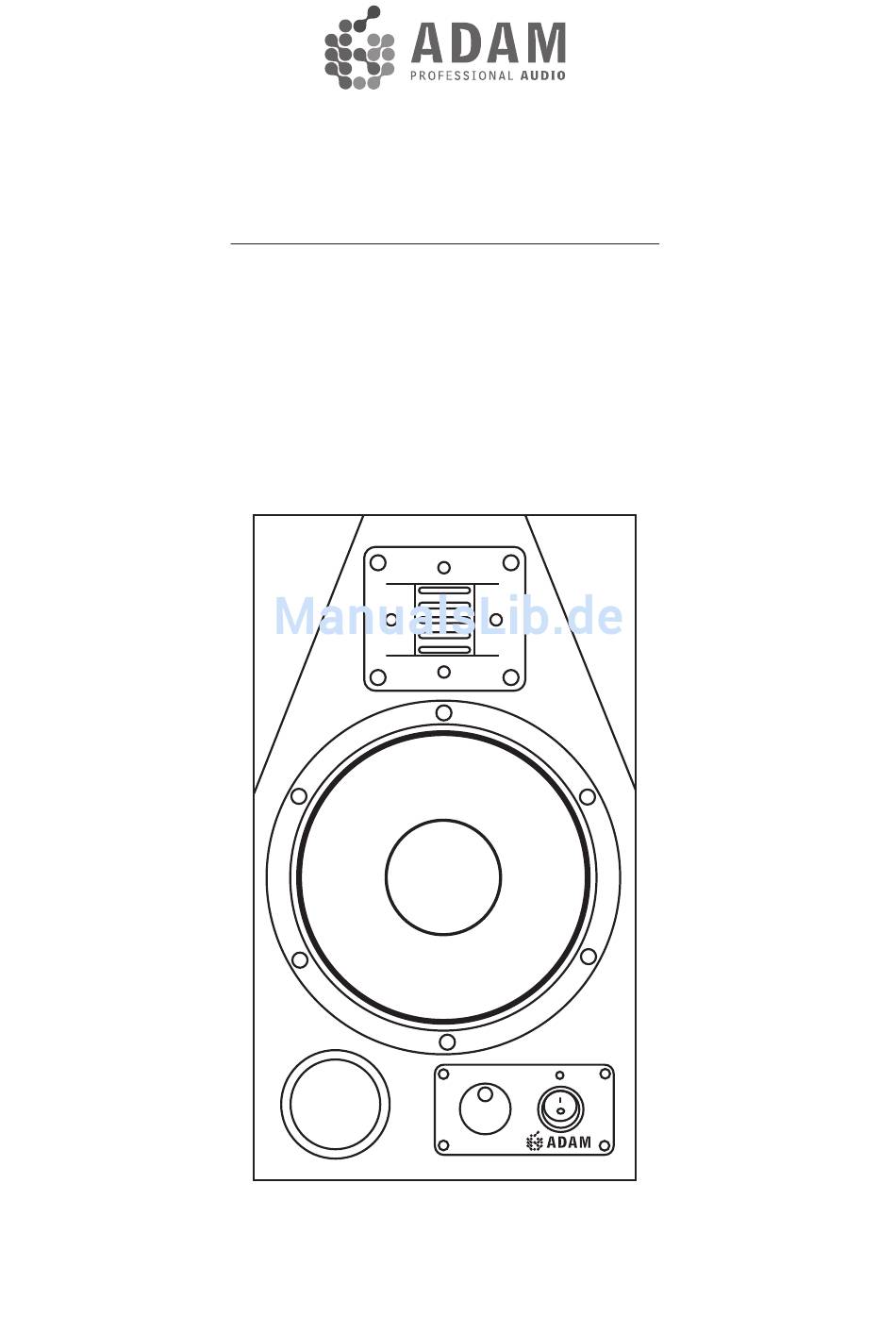

Vorder- und Rückansicht Chinch Eingangsbuchse unsymmetrisch ARTHochtöner Controls XLR Eingangsbuchse symmetrisch, Pinbelegung: 6.5“ (165mm) Tieftöner 1 GND 3 – Blaue Funktionsanzeige Netzspannungsumschalter Netzschalter 115V/230V. Die sichtbare Zahl muss mit der angelegten Netzspan- nung übereinstimmen. Bassreflexöffnung Lautstärkeregler Netzanschluss Technische Daten Woofer/Subwoofer Allgemeines Korb ø... - Seite 32 ADAM Audio GmbH ADAM Audio UK Ltd. Ederstr. 16 email: uk-info@adam-audio.com 12059 Berlin GERMANY ADAM Audio USA Inc. email: usa-info@adam-audio.com tel: +49 30-863 00 97-0 ADAM Audio China fax: +49 30-863 00 97-7 www.adam-audio.com email: info@adam-audio.com email: sales@adam-audio-china.com...
