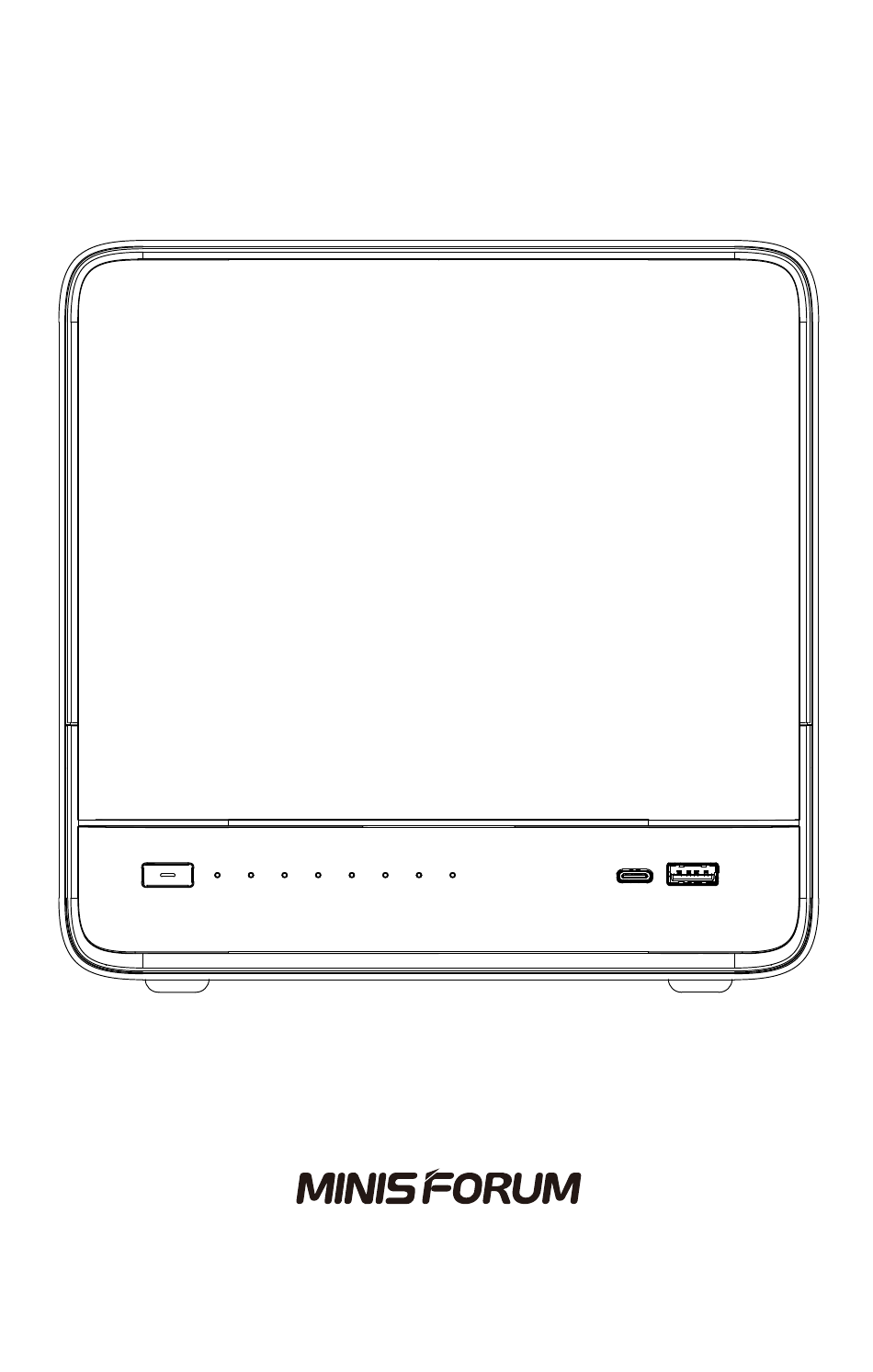

- Seite 1 Copyright @ 2024-2025 Micro Computer (HK) Tech Limited.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Tipps für die Verwendung 1. Staub, Feuchtigkeit und starke Temperaturschwankungen können die Lebensdauer dieses Produkts beeinträchtigen. Vermeiden Sie daher, das Produkt an diesen Orten aufzustellen. 2. Dieses Produkt sollte nur bei Temperaturen im Bereich von 0°C bis 35°C verwendet werden. 3. -
Seite 3: In Diesem Handbuch Verwendete Konventionen
In Diesem Handbuch Verwendete Konventionen Hinweise：--- Diese Informationen enthalten zusätzliche Bedienungsanleitung für diesen Artikel. Wichtig！--- Diese Information enthält Hinweise, die beachtet werden müssen. Warnung！--- Diese Information enthält Hinweise zur Aufrechterhaltung der Benutzer und Produktsicherheit. Angebaute Teile Und Komponenten Netzadapter */ Stromkabel */ HDMI®... -
Seite 4: Lernen Sie Ihren Nas Kennen
Lernen Sie Ihren NAS Kennen Netzschalter Statusanzeige USB4-Anschluss USB3.2 Gen2-Anschluss HDD-Kühlventi- latoren Reset-Knopf Sicherheitsschlitz DC IN-Anschluss USB4-Anschluss OCulink-Anschluss USB2.0-Anschluss HDMI®-Anschluss 10G RJ45-Anschluss USB3.2 Gen2-Anschluss 5G RJ45-Anschluss... -
Seite 5: Anschluss
Anschluss Netzschalter Durch Drücken dieses Schalters wird der NAS.Durch 10 Sekunden langes Drücken wird der NAS ein/ausgeschaltet; Durch zwangsweise ausgeschaltet . Statusanzeige STATUS-Lampe: Systemstatusanzeige, die bei Software-Unterstützung auf Systemhard- ware-System-hardware . LAN-Lampe: Zeigt den Verbindungsstatus des hinteren RJ45 und den Netzwerkstatus an. HDD-STATUS-Lampe: Leuchtet konstant, wenn die HDD eingesetzt ist, und blinkt, wenn auf die HDD zugegriffen wird. - Seite 6 USB2.0-Anschluss Dieser USB2.0-Anschluss (Universal Serial Bus) ist mit Geräten kompatibel, die USB2.0-oder USB1.1-Anschlüsse verwenden,wie z.B. Tastaturen, Drucker usw. Stromeingangs Anschluss Das Netzteil kann Wechselstrom in Gleichstrom umwandeln. Der umgewandelte Strom versorgt Ihren NAS über die Stromeingangs Anschluss mit Strom. Um zu vermeiden Um zu vermeiden Ihres Mini-PCs, verwenden Sie bitte das mit dem Produkt gelieferte Netzteil.
- Seite 7 Installationsanleitung Kernkomponenten Gehäusedeckel Festplattenhalter der Hauptplatine Entferne die beiden Schrauben des Logos und ziehe Kernkomponenten der Hauptplatine auseinander.
-
Seite 8: Layout Des Motherboards
Layout des Motherboards Vorderseite Rückseite... - Seite 9 Motherboard-Schnittstelle SSD fan interface Auxiliary cooling for 10G NIC chips/NVME/U.2 hard drives. U.2 power interface Provides 12V power for the U.2 adapter card. M.2 NVME SSD interface Supports NVME SSDs based on the PCIE protocol for 2230/2280/22110 formats. Does not support M.2 hard drives based on the SATA protocol.
- Seite 10 Verwenden Sie ein Werkzeug, um die SSD-Lüfter-Schrauben vorne zu lösen. SSD Kühlventilatoren */ Hinweis: *Die SSD-Lüfter können je nach Modell variieren. DIY SSD Führen Sie die SSD-Karte schräg in den Kartensteckplatz ein und befestigen Sie sie mit Schrauben. M.2 NVME 2280 SSD Hinweis: Beim Einsetzen einer langen SSD wird ein Werkzeug benötigt, um die Sechskantschrauben zuerst herauszuschrauben.
- Seite 11 DIY Maßgeschneidert Von U.2 Bis M.2 Montieren Sie die U.2-Festplatte an der U.2-zu-M.2-Adapterkarte und ziehen Sie die Schrauben fest. Entfernen Sie die Stifte der kleinen Platte, setzen Sie die M.2 NVME 2280 SSD auf die U.2 zu M.2-Adapterkarte und ziehen Sie die Schrauben fest. Setzen Sie die U.2 zu M.2-Adapterkarte horizontal in den M.2-Slot ein und fixieren Sie sie mit den Schrauben am Positionierungsstift.
- Seite 12 Verwenden Sie ein Werkzeug, um die SSD-Lüfter-Schrauben vorne festzuziehen. DIY DDR Ziehen Sie das Lüfter-Stromkabel ab, entfernen Sie den hinteren Kühler und setzen Sie den Speicher gemäß den Abbildungen in den Speicherslot ein. DIY PCIE-Erweiterungskarte Zuerst mit einem Werkzeug die Schrauben des Abdeckblechs lösen und das Abdeckblech entfernen.
- Seite 13 Führen Sie die Erweiterungskarte schräg in den Kernkomponenten der Hauptplatine ein und stecken Sie die Erweiterungskarte mit beiden Händen parallel in den PCIE-Steckplatz. Hinweis: Es werden nur halbhohe PCIE-Erweiterungskarten mit einem Steckplatz unterstützt. Warnung! Die korrekte Vorgehensweise zum Zerlegen der Erweiterungskarte ist wie in der Abbildung dargestellt.
-
Seite 14: Installation Einer 3,5-Zoll-Festplatte/ 2,5-Zoll-Festplatte Stallationsanleitung
Installation einer 3,5-Zoll-Festplatte/ 2,5-Zoll-Festplatte stallationsanleitung Festplatteninstallationsanleitung Entfernen Sie die magnetische Gehäuseabdeckung, heben Sie den Riegel an der Tragegriffvorrichtung an und ziehen Sie das Tray heraus. Installation einer 3,5-Zoll-Festplatte Entfernen Sie die Sperrleisten an beiden Seiten des Trays. Setzen Sie die Festplatte Schließen Sie das Tray wieder an und sichern im gezeigten Winkel ein. - Seite 15 Installation einer 2,5-Zoll-Festplatte Entfernen Sie die Sperrleisten auf der linken Seite des Trays. Ausrichten der Festplatte mit den vier Befestigungsöffnungen Tray, dann drehen Sie das Tray um. Setzen Sie die Schrauben ein und ziehen Sie sie fest. Setzen Sie das Tray schließlich zurück ins Gehäuse und schließen Sie den Riegel.
-
Seite 16: Benutzung Des Nas
Benutzung des NAS Stellen Sie sicher, dass der Slot der Hauptplatine richtig eingesetzt ist. Fixieren Sie die Schraube des unteren Slots der Hauptplatine. Stellen Sie sicher, dass das Festplatten-Tray korrekt eingesetzt ist und schließen Sie die magnetische Gehäuseabdeckung. - Seite 17 Schließen Sie den Monitor, das Netzwerkkabel und das Stromkabel mit dem Adapter an. Hinweis: *Der Monitor ist nicht erforderlich, NAS kann auch eigenständig arbeiten. Drücken Sie die Einschalttaste, um das System zu starten.
- Seite 18 网址 ： https://www.miniscloud.com 地址 ： 深圳市龙岗区平湖街道禾花社区富康路6号宝能智创谷B栋 201、206-210 0755-84659450 电话 ： 售后技术支持 网址 ： https://www.minisforum.com/new/support 电话 ： 400-090-9901 Contact information Manufacturer : Micro Computer (HK) Tech Limited Website : https://www.miniscloud.com Address : FLAT/RM 18, 28/F, Shui On Centre, 6-8 Harbour Road,...
