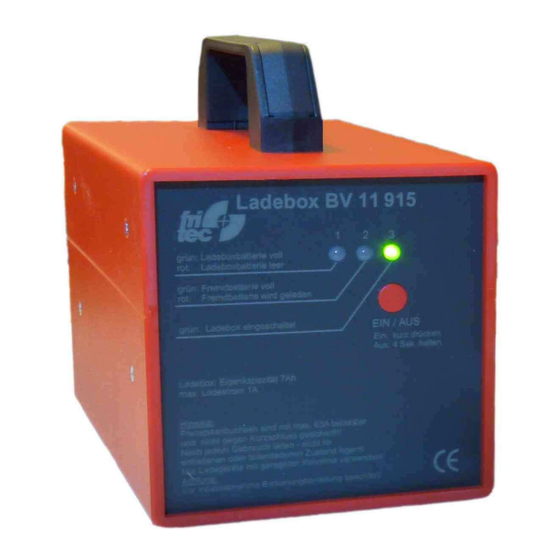

Bedienungsanleitung fritec Ladebox
Netzunabhängige Powerbox für 12V Bleibatterien
Ansicht Bedienelemente
Frontseite
Nr.
Bedienelement
1
LED Anzeigen
LED1
LED2
LED3
2
Aus/Ein Taste
3
Ladezubehör
4
Ladezubehör
5
Ladezubehör
6
Verbraucher- und
Ladedose
7
Gerätesicherung
8
Buchse für das
Ladekabel
9
Hochstrombuchsen
fritec - Friedrich & Hitschfel GmbH - Mittelrüsselbach 38 - 91338 Igensdorf
Tel. 09192-995959-0 - FAX 09192-8957 -
1
2
Funktion
1 = Ladestand der eingebauten Batterie, rot = Batterie entladen, grün = Batterie geladen
2 = Ladeanzeige für Fremdbatterie, rot = Fremdbatterie wird geladen, grün = Fremdbatterie
ist vollgeladen
3 = Funktionsanzeige, grün = Ladebox eingeschaltet
Einschalten = kurz betätigen
Ausschalten = 4 Sek. gedrückt halten
Ladekabel für Fremdbatterie mit Zigarettenanzünderstecker
Ladekabel für Fremdbatterie mit Ladezangen
Fremdstartkabel zum Anschließen an die Hochstrombuchsen 9
12Volt Bordsteckdose zum Anschließen von Verbraucher, z.B. Lampe, Kompressor,
Ladekabel für das Handy, usw. Über diese Dose wird die Ladebox auch aufgeladen. Diese
Anschlussdose ist über die Ein-/Aus Funktion geschaltet. Zum Aufladen der Box empfehlen
wir den „fritec Ladeprofi Kompakt BV11800-S".
10A KFZ-Sicherung, die komplette Absicherung der Ladebox.
Klinkenbuchse zum Anschließen des Ladekabels für die Fremdbatterie
Zum Anschließen des Fremdstartkabels, liefert für 5 Sekunden bis zu 63A, kurzzeitig auch
mehr. Hiermit kann Starthilfe geleistet werden. Achtung - Anleitung Starthilfe beachten!!
Die Buchsen haben direkte Verbindung mit der eingebauten Batterie.
3
4
6
7
8
9
Seite 1
www.fritec-ladegeraete.de
BV11915
5
Rückseite
-
