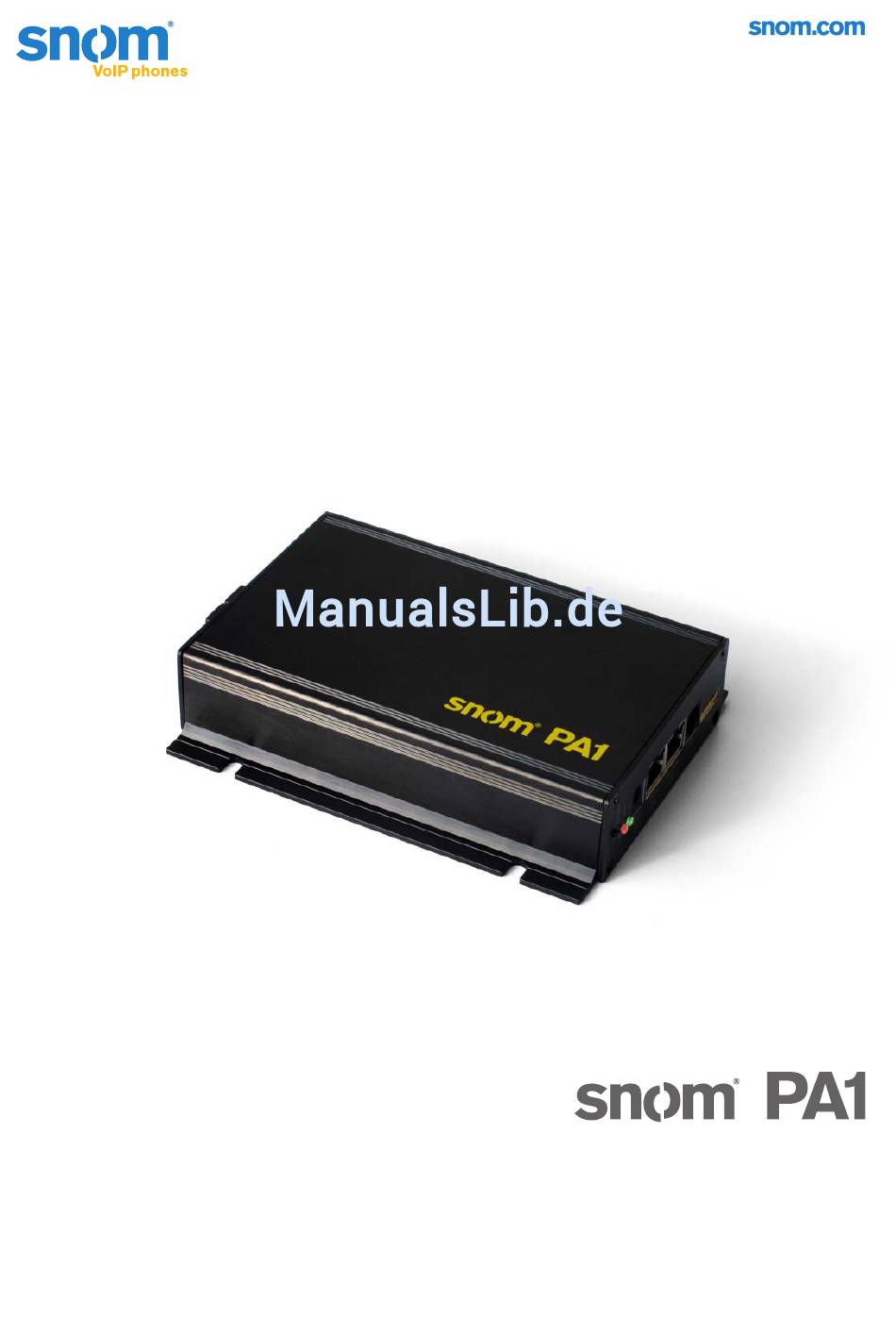

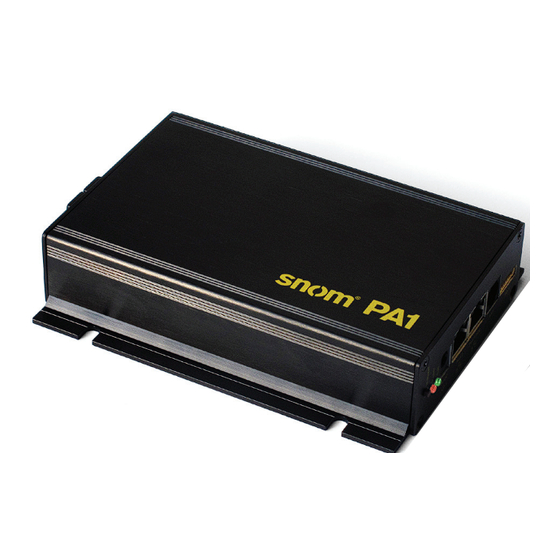

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
SELV (Safety Extra Low Voltage) Einhaltung ...............5 Normkonformität .........................6 Entsorgung des Produktes ......................6 Reinigung ............................6 Standardmerkmale ......................7 Aufstellung und Einrichtung des snom PA1 ..............8 Lieferumfang ..........................8 Wandbefestigung ........................9 Das PA1 anschließen ......................10 Initialisierung und Konfiguration ................11 Initialisierung ..........................12 Initialisierung mit DHCP .................... - Seite 3 Problembehebung ......................27 Neustart ............................. 27 Harter Neustart ........................27 Zurücksetzen ..........................28 Wie Sie sich an snoms Support wenden ................28 SIP-Protokollierung und PCAP Trace ................29 Anlage 1 - Schablone für die Wandbefestigung ............... 30 Anlage 2 - GNU General Public License ................31...
-
Seite 4: Copyright, Markenrechte, Haftung, Gnu Public Licence
Insoweit dieses Dokument auf der Webseite der snom technology AG zum Download bereitgestellt wird, erteilt die snom technology AG die Erlaubnis, es für den vorgesehen Zweck der Benutzung als Bedienungsanleitung herunterzuladen und auszudrucken. Kein Teil dieses Dokumentes darf ohne snoms vorherige schriftliche Zustimmung verändert oder für kommerzielle Zwecke verwendet werden. -
Seite 5: Sicherheit, Entsorgung, Reinigung
Netzteil, wenn kein PoE verwendet wird), wenn die rote LED leuchtet oder blinkt. Es könnte ein Firmware-Update stattfinden. Wenn während eines Firmware-Updates die Stromzufuhr unterbrochen wird, wird die Firmware beschädigt. Das PA1 ist dann funktionsfähig und muss zum Zurücksetzen an den Verkäufer oder Distributor eingeschickt werden. -
Seite 6: Normkonformität
Unauthorized opening, changing, or modifying the device will cause the warranty to lapse and may also result in the loss of CE conformity and the FCC certification. In case of malfunction contact authorized service personnel, your seller, or snom. ntsorgung des Produktes Dieses Gerät unterliegt der europäischen Richtlinie 2002/96/EG und darf nicht im... -
Seite 7: Standardmerkmale
über die Webseite des Gerätes (nur im Administratormodus) oder ◦ über Mehrfrequenzwahlverfahren (MFV bzw. DTMF) (mit programmierbarem Timer) ◦ • Robustes Gehäuse für die Wandmontage Nicht in der Lieferung enthalten: • 5V-Netzteil PSAC10R-050 (separat erhältlich - snom Art.-Nr. 00002730) • Lautsprecher • Tastaturanschluss • Netzwerkkabel... -
Seite 8: Aufstellung Und Einrichtung Des Snom Pa1
Einrichtung des snom PA1 ieferumfang ◦ Gerät 2 Leisten für die Wandbefestigung (vormontiert) ◦ 4 Schrauben (Ø 8 mm, Länge 16 mm) und 4 Dübel für die Wandbefestigung ◦ ◦ Kabelsatz (4 proprietäre snom-Kabel zum Anschließen von Peripheriegeräten) Quick Start Guide ◦... -
Seite 9: Wandbefestigung
Sie die Schablone in Anlage 1. 2. Bohren Sie die Löcher und setzen Sie die Dübel ein. 3. Platzieren Sie das PA1 - wie in Abb. 2 gezeigt - mit den Aussparungen in den Halteschienen über den Dübeln. -
Seite 10: Das Pa1 Anschließen
Buchse dient der Aneinanderkettung weiterer Netzwerkgeräte, ohne dass eine zweite Netzwerkverbindung erforderlich ist. Falls PoE nicht zur Verfügung steht: Stecken Sie den Stecker des von snom empfohlenen Netzteils in die mit "5V DC" beschriftete Buchse und schliessen Sie das Netzteil an die Stromversorgung an. -
Seite 11: Initialisierung Und Konfiguration
PA1 User Manual Initialisierung und Konfiguration nitialisierung und Konfiguration Statusanzeigen des PA1 Rote Grüne Bei der Einrichtung Gerät anschließen Rote LED leuchtet auf Sendet DHCP-Request Blinkt Rote LED beginnt zu blinken Netzwerk mit DHCP Netzwerk ohne DHCP Drücken Sie auf die Taste "IP/Reset"... -
Seite 12: Initialisierung
7. Fahren Sie mit dem Abschnitt "Sicherheitseinstellungen" auf Seite 14 fort. Initialisierung ohne DHCP Falls in Ihrem Netzwerk kein DHCP zur Verfügung steht, wird das snom PA1 mit den Voreinstellungen hochgefahren und Sie können die Einstellungen manuell vornehmen. Die für Ihr Netzwerk erforderliche IP-Adresse und Netzmaske sowie, falls erforderlich, weitere Netzwerkeinstellungen lassen Sie sich bitte von Ihrem Administrator geben. - Seite 13 PA1 User Manual Initialisierung und Konfiguration 5. Öffnen Sie einen Webbrowser auf einem mit demselben Netzwerk wie das PA1 verbundenen PC. 6. Geben Sie die IP-Adresse http://192.168.0.2 in die Adresszeile des Browsers ein und drücken Sie auf die "Eingabe"-Taste, um den Webbrowser des PA1 zu öffnen.
-
Seite 14: Sicherheitseinstellungen
Klicken Sie auf die Schaltfläche "Reboot" (Neustart). Die Seite Confirmation (Bestätigung) öffnet sich. c. Klicken Sie auf "Yes" (ja). Das PA1 speichert die neuen Einstellungen und beginnt den Neustart. Wenn der Neustart erfolgt ist, leuchten die rote und die grüne LED gemeinsam. -
Seite 15: Firmware-Version 8.7.4 Und Höher
Falls Sie später Ihre Meinung ändern und ein HTTP-Kennwort setzen wollen, können Sie dies im Webbrowser des PA1 auf der Seite Erweitert > Karteikarte “QoS Sicherheit” > Abschnitt “HTTP Server” nachholen oder die Warnung abschalten über Erweitert > QoS Sicherheit > Sicherheit >... - Seite 16 PA1 User Manual Initialisierung und Konfiguration Ohne das Administrator-Passwort können Sie das PA1 nicht vom Benutzer- in den Administratorstatus schalten, d.h. Sie haben keinen Zugriff auf die Einstellungen. Ohne HTTP-Passwort können Sie den Webbrowser des PA1 nicht öffnen. Fahren Sie fort mit "Identität (Account) einrichten" auf Seite 17.
-
Seite 17: Identität (Account) Einrichten
PA1 User Manual Initialisierung und Konfiguration dentität (Account) einrichten Das PA1 unterstützt bis zu vier Accounts bzw. Identitäten, wie sie bei snom genannt werden. Jede dieser Identitäten kann dazu benutzt werden, Ansagen über den mit dem PA1 verbundenen Lautsprecher zu machen. - Seite 18 Datenverlust im Falle eines Stromausfalls oder einer Trennung des Gerätes vom Stromnetz zu schützen. Wenn die Registrierung erfolgreich war, leuchtet die grüne, mit "Call" beschriftete LED auf, die rote, mit "Power" beschriftete LED schaltet sich aus. Ihr snom PA1 ist jetzt betriebsbereit.
-
Seite 19: Einstellungen
Erfordernis geändert werden.. Zeitzone 1. Öffnen Sie den Webbrowser des PA1. 2. Klicken Sie links im Menü auf den Eintrag Advanced. Die Seite "Advanced Settings" öffnet sich mit der Registerkarte "Network" aktiv im Vordergrund. -
Seite 20: Automatische Beendigung Von Verbindungen
1. Öffnen Sie den Webbrowser des PA1. 2. Klicken Sie links im Menü auf den Eintrag Preferences. Die Seite "Preferences" öffnet sich. 3. Im Abschnitt PA1 Controls ändern Sie im Textfeld von Phone ends call after set seconds die Anzahl der Sekunden. -
Seite 21: Lautstärke Und Verstärkung Einstellen
1. Öffnen Sie den Webbrowser des PA1. 2. Klicken Sie links im Menü auf den Eintrag Preferences. Die Seite "Preferences" öffnet sich. 3. Sie können die Voreinstellungen im Abschnitt PA1 Controls ändern. ◦ Speaker Volume (Lautstärke): Geben Sie in das Textfeld eine Zahl zwischen 1 (niedrig) und 14 (hoch) ein. -
Seite 22: Die Bedienung Des Snom Pa1
Bedienung des snom PA1 nsagen Wählen Sie auf Ihrem Telefon die Nummer des PA1. Wenn Ihr Telefon zeigt, dass Sie verbunden sind, sprechen Sie Ihre Durchsage in den Hörer oder das Headset-/Gehäusemikrofon. Wenn Sie mit der Durchsage fertig sind, beenden Sie den Anruf durch Aufhängen des Hörers oder durch Drücken auf en Lautsprecher ein- und ausschalten 1. -
Seite 23: Firmware-Update
ACHTUNG: Wenn während eines Firmware-Updates (rote LED leuchtet, grüne LED ist ausgeschaltet) die Stromzufuhr unterbrochen wird, wird die Firmware beschädigt und das PA1 funktioniert nicht mehr. In einem solchen Fall muss das PA1 an den Verkäufer oder Distributor eingeschickt werden, da zum Zurücksetzen eine spezielle Ausrüstung erforderlich ist. -
Seite 24: Einstellungen
PA1 User Manual Firmware-Update Einstellungen 1. Öffnen Sie den Webbrowser des PA1. 2. Klicken Sie links im Menü auf den Eintrag Advanced. Die Seite "Advanced Settings" öffnet sich. 3. Klicken Sie auf den Reiter Update. 4. Wählen Sie aus der Pull-Down-Liste von Update policy den Eintrag Update automatically, wenn Updates automatisch ausgeführt werden sollen:... -
Seite 25: Manuellen Update Vornehmen
Links gehen Sie wie folgt vor: a. Öffnen Sie snoms Webpage www.snom.com. b. Klicken Sie auf die Schaltfläche "Support" und im sich öffnenden Menü auf "Download Firmware". c. Die Seite "Category:Firmware" öffnet sich. Klicken Sie auf "snom PA1 Update Guide". - Seite 26 Klicken Sie mit der rechten Maustaste auf den Link und im geöffneten Kontextmenü mit der linken Maustaste auf Adresse des Link kopieren. g. Setzen Sie auf der Seite Manual Software Update des PA1 den Mauszeiger in das Textfeld von Firmware und klicken Sie mit der rechten Maustaste. Im sich öffnenden Menüfenster klicken Sie auf Paste.
- Seite 27 PA1 User Manual Firmware-Update Trennen Sie das Gerät daher NICHT von seiner Stromzufuhr (Ethernetkabel, wenn PoE verwendet wird, Netzteil, wenn PoE nicht verwendet wird), wenn die rote LED leuchtet oder blinkt; es findet ein Firmware-Update statt. LED-Anzeigen Rote Grüne...
-
Seite 28: Problembehebung
4. Klicken Sie auf die Schaltfläche "Reboot" und bestätigen Sie den Neustart im sich öffnenden Fenster mit "Yes". Die rote LED leuchtet auf und die grüne LED geht aus. Nach erfolgtem Neustart geht die rote LED aus, die grüne leuchtet auf und der Webbrowser des PA1 ist wieder verfügbar. arter Neustart Trennen Sie das PA1 von der Stromzufuhr, warten Sie einige Sekunden und schließen Sie das PA1... -
Seite 29: Zurücksetzen
PA1 User Manual Problembehebung urücksetzen Drücken Sie auf die Taste "IP/Reset" links neben den LEDs auf dem Gehäuse des PA1. Achtung: Alle eigenen Einstellungen gehen verloren! Informationen über die erneute Initialisierung und Konfiguration des PA1 finden Sie im Kapital "Initialisierung und Konfiguration"... -
Seite 30: System- Und Einstellungsinformationen Einreichen
Support Sie aufgefordert hat, per E-Mail zu antworten. Löschen oder verdecken Sie die MAC-Adresse und IP-Adresse! IP-Protokollierung und PCAP Trace Der snom Support kann darüberhinaus zur Analyse Ihres Problems eine SIP-Protokollierung und/oder einen PCAP Trace benötigen. SIP-Protokollierung erstellen 1. Klicken Sie im Menü links unterhalb "Status" auf "SIP Protokollierung". Klicken Sie auf "Löschen", um den Seiteninhalt zu löschen. -
Seite 31: Anlage 1 - Schablone Für Die Wandbefestigung
Anlage 1 - Schablone für die Wandbefestigung 130,00 mm 121,00 mm 105,00 mm 8,50 mm DRUCKEN IN ORIGINALGRÖSSE 100% 121,00 mm min. 8,00 mm max. 6,00 mm Verwenden Sie für Ihre Wand passende Dübel Rundkopf empfohlen und Schrauben... -
Seite 32: Anlage 2 - Gnu General Public License
Anlage 2 - GNU General Public License COPYRIGHT NOTICE AND WARRANTY We protect your rights with two steps: (1) copyright the software, and (2) offer you this license which gives you legal permission to copy, DISCLAIMER distribute and/or modify the software. Also, for each author‘s protection and ours, we want to make certain that everyone understands that there is no warranty for this free software. - Seite 33 if the Program itself is interactive but does not normally print such an are prohibited by law if you do not accept this License. Therefore, announcement, your work based on the Program is not required to print by modifying or distributing the Program (or any work based on the an announcement.) Program), you indicate your acceptance of this License to do so, and all its terms and conditions for copying, distributing or modifying the...
- Seite 34 If requested by you, the complete corresponding source code of the STATED IN WRITING THE COPYRIGHT HOLDERS AND/OR Software can be sent by snom technology AG on a standard data OTHER PARTIES PROVIDE THE PROGRAM „AS IS“ WITHOUT storage medium against the reimbursement of the manufacturing costs WARRANTY OF ANY KIND, EITHER EXPRESSED OR IMPLIED, of EUR 5.- per unit.
- Seite 35 Taipei City 114, Taiwan Tel. +44 169 348 7500 Tel +886-2-8751-1120 Fax +44 169 348 7509 Fax +886-2-8751-1130 uksales@snom.com infoASIA@snom.com Your specialist retailer - Ihr Fachhändler - Votre distributeur - Su distribuidor - Il tuo rivenditore: © 2013 snom technology AG V1.00...
