Mastervolt MasterShunt 500 Betriebsanleitung
Erweiterte batterieüberwachung
mit integrierter hauptsicherung
Vorschau ausblenden
Andere Handbücher für MasterShunt 500:
- Bedienungs- und installationsanleitung (24 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
USERS MANUAL / GEBRUIKERSHANDLEIDING
BETRIEBSANLEITUNG / MANUEL D'UTILISATION
MANUAL DE UTILIZACION / INSTRUZIONI PER L'USO
ERWEITERTE BATTERIEÜBERWACHUNG
MIT INTEGRIERTER HAUPTSICHERUNG
MASTERVOLT
Snijdersbergweg 93,
1105 AN Amsterdam
Niederlande
Tel.: +31-20-3422100
Fax.: +31-20-6971006
www.Mastervolt.com
MasterShunt
500
ENGLISH:
NEDERLANDS:
DEUTSCH:
FRANÇAIS:
CASTELLANO
ITALIANO
Copyright © 2011 Mastervolt, v 3.3 März 2011
PAGE 1
PAGINA 29
SEITE 57
PAGINA 85
PÁGINA 113
PÁGINA 141
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastervolt MasterShunt 500
Inhaltszusammenfassung für Mastervolt MasterShunt 500
- Seite 1 MIT INTEGRIERTER HAUPTSICHERUNG ENGLISH: PAGE 1 MASTERVOLT NEDERLANDS: PAGINA 29 Snijdersbergweg 93, DEUTSCH: SEITE 57 1105 AN Amsterdam FRANÇAIS: PAGINA 85 Niederlande CASTELLANO PÁGINA 113 Tel.: +31-20-3422100 ITALIANO PÁGINA 141 Fax.: +31-20-6971006 www.Mastervolt.com Copyright © 2011 Mastervolt, v 3.3 März 2011...
-
Seite 2: Kurzbeschreibung

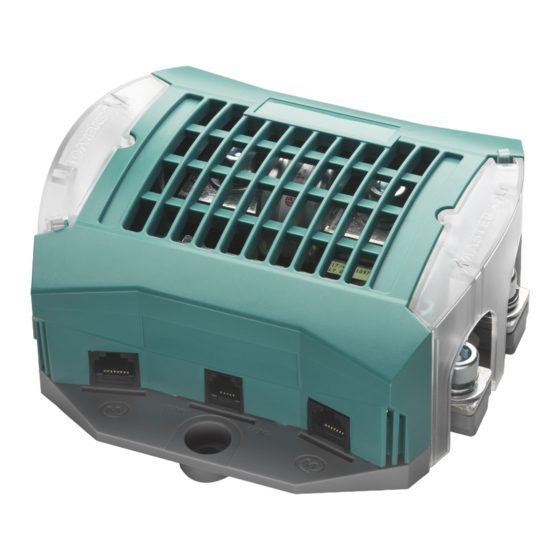

KURZBESCHREIBUNG KURZBESCHREIBUNG Der MasterShunt ist ein Messwandler. Er liefert Angaben zur Batterie und Strom an das MasterBus Netzwerk. Es wird ein Anzeigegerät ist für die Anzeige der Batterie-Informationen benötigt. Zum Beispiel: • MasterView Easy (so wie nachstehend dargestellt) • MasterAdjust PC Software (via USB-Schnittstelle) Die Batterie-Überwachungsfunktionen sind auf unterschiedliche Menüs aufgeteilt: •... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS: v 3.3 März 2011 KURZBESCHREIBUNG............................58 ALLGEMEINE INFORMATIONEN ....................... 60 SICHERHEITSRICHTLINIEN UND -MASSNAHMEN .................. 61 Warnungen und Symbole ......................... 61 Zweckbestimmte Anwendung......................61 Organisatorische Maßnahmen ......................61 Wartung und Reparatur ........................61 Allgemeine Sicherheits- und Installations-Vorsichtsmaßnahmen ............ 61 Warnung hinsichtlich der Verwendung von Batterien............... -
Seite 4: Allgemeine Informationen
Sämtliche Spezifikationen, Maßnahmen Betrieb, die Wartung und mögliche Behebung von Anweisungen, die in dieser Betriebsanleitung zu kleineren Störungen des MasterShunt. finden sind, sind allein bei den von Mastervolt Diese Betriebsanleitung gilt für den: gelieferten Standardversionen des MasterShunt anwendbar. Beschreibung Artikelnummer... -
Seite 5: Sicherheitsrichtlinien Und -Massnahmen
Warnung hinsichtlich der Verwendung Anwendungen des MasterShunt, die nicht unter von Batterien Punkt 2 genannt sind, entsprechen nicht den Die Batterien können durch ein übermäßiges Bestimmungen. Mastervolt ist nicht für Schäden Entladen und/oder hohe Ladespannungen stark haftbar, sich einer derartigen beschädigt werden. -
Seite 6: Betrieb
11. Interne Sicherung Abbildung 1: Überblick des MasterShunt Einleitung Eigenschaften • Überwachung einer Batterie oder Batteriebank Der Mastervolt MasterShunt liefert umfassende Informationen über den Status Ihrer Batterien. Diese (12/24/48V DC) • Einfache Installation Angaben umfassen die Anzeige der Spannung, des Stroms, der Amperestunden, der verbleibenden Zeit •... -
Seite 7: Masterbus Displays
BETRIEB MasterBus Displays Ereignis-basierte Programmierung Mastervolt bietet verschiedene Möglichkeiten der Anzeige Ihrer MasterBus Daten an. Dargestellt ist Ein Ereignis ist eine Bedingung, die vorliegen muss das MasterView Easy Panel. und bei der Sie wünschen, dass ein anderes Gerät eine Aufgabe ausführt. -
Seite 8: Masterbus
MasterBus-Netz geeignet sind. Für die direkte Systemvorrichtungen von Mastervolt. Es handelt Kommunikation zwischen dem MasterBus Netzwerk sich um ein Kommunikationsnetz auf CAN-bus- und einem Gerät, das nicht von Mastervolt ist, Basis, das sich als zuverlässiges Bus-System bei empfehlen wir die Modbus-Schnittstelle. Kraftfahrzeuganwendungen bewährt hat. MasterBus... -
Seite 9: Errichtung Eines Masterbus-Netzes
Beachten Sie bitte die folgenden Regeln: Da alle Stromversorgungsgeräte galvanisch getrennt sind, sind auch mehrere zulässig. Anschlüsse zwischen den Geräten erfolgen durch geradlinige Standard-UTP-Patch-Kabel. Mastervolt kann diese Kabel liefern. Sie sind normalerweise auch in Computer-Läden erhältlich. Abbildung 6 Führen Sie keine Ringnetze aus. -
Seite 10: Installation
Verkabelung Für korrekte Messungen muss der Zwei Hochleistungs-Batteriekabel, so kurz wie MasterShunt so nah wie möglich an den Batterien möglich, mit Kabelösen. Mastervolt empfiehlt, 70 installiert werden. Kabel auf der Batterieseite und der Lastseite des MasterShunt zu verwenden. In Was Sie für die Installation benötigen einem größeren System mit langen Kabelläufen... -
Seite 11: Inbetriebnahme
INSTALLATION DC Verkabelung ANMERKUNGEN: 1. Schritt Platzieren Sie den MasterShunt Bringen Sie stets zwei Abschlussgeräte an zwischen der Batterie und der Last / dem Ladegerät. beiden Enden des MasterBus Netzwerks Schließen Sie das lose Batterie-Pluskabel an den oberen linken Anschluss(A) an und das Last- Inbetriebnahme Pluskabel an den oberen rechten Anschluss (B). -
Seite 12: Austausch Der Sicherung
INSTALLATION Austausch der Sicherung Der MasterShunt 500 ist mit einer T-500A Sicherung ausgestattet (Artikelnummer 77049000). Wenn der Gleichstrom durch den MasterShunt diesen Wert übersteigt, wird die interne Sicherung auslösen. Befolgen Sie die Anweisungen zum Austausch der Sicherung genau. Trennen Sie die Stromzufuhr: •... -
Seite 13: Erste Inbetriebnahme
ERSTE INBETRIEBNAHME 6 ERSTE INBETRIEBNAHME Bei der ersten Inbetriebnahme mit installiertem Display oder die MasterAdjust-Software). Sehen Sie MasterShunt leitet der MasterBus Sie durch die sich diesbezügliche Betriebsanleitung folgenden Einstellungen (über ein MasterView- hinsichtlich der Display-Navigation an. Variable Beschreibung Werkseinst. Bereich Basis-Einst. -
Seite 14: Parallelbetrieb
PARALLELBETRIEB 7 PARALLELBETRIEB Die MasterShunts werden dann parallel zur Batterie Bei einem Arbeitsstrom von über 300A kontinuierlich konfiguriert. In Abbildung 13 sehen Sie die kann zur Überwachung derselben Batteriebank/- Parallelkonfiguration von zwei MasterShunts (3) und bänke mehr als ein MasterShunt installiert werden. (4) und weitere Produkte. -
Seite 15: Hauptmenü
HAUPTMENÜ 8 HAUPTMENÜ Das Hauptmenü zeigt die mit dem MasterShunt der angezeigten Informationen kann in diesem Menü verfügbaren Überwachungsfunktionen. Es gibt einen geändert werden. schnellen Statusüberblick der Batteriebank. Keine Meldung Beschreibung Ladezustand Diese Anzeige zeigt den tatsächlichen Wert der verbleibenden Batterieenergie, in Bezug auf die von Ihnen gewählte Batteriekapazität, an. -
Seite 16: Alarmmeldungen
ALARMMELDUNGEN 9 ALARMMELDUNGEN MasterShunt sechs unterschiedliche beispielsweise der Parameter „Spannung niedrig” Alarmparameter, nach kundenspezifischen 11,0 eingestellt wurde Werten konfiguriert werden können. Wenn die Batteriespannung auf diesen Wert abgefallen ist, Alarmbedingungen erfüllt sind, d.h. wenn der kann der Alarm den Start eines Generators gewählte Wert erreicht wurde, kann die auf dem auslösen, der die Batterie wieder auflädt. -
Seite 17: Menü Historische Daten
MENÜ HISTORISCHE DATEN 10 MENÜ HISTORISCHE DATEN Es kann sehr nützlich sein, die Historie Ihrer der Anzahl der von der Batterie verwendeten Zyklen Batteriebank zu kennen. Dies hilft Ihnen zu prüfen, und der Leistung (C.E.F.) der Batterie erfolgen. Das ob die Batterie die richtige Kapazität für die Speicher-Backupsystem MasterShunt stellt... -
Seite 18: Konfiguration
KONFIGURATION 11 KONFIGURATION Das Menü Einstellungen wird zur Veränderung der Rücksetzen des MasterShunt auf die Werkseinstellungen allgemeinen Einstellungen, wie angezeigte Sprache, wählen. Ein MasterAdjust Beispiel ist in Abbildung 14 Energiesparmodus und erweiterte Einstellungen für Ihre dargestellt. Batteriebank verwendet. Hier können Sie ebenfalls das Abbildung 18: MasterAdjust Konfigurations-Bildschirm Meldung Beschreibung... - Seite 19 KONFIGURATION Werkseinstellung Meldung Beschreibung Bereich Diese Spannung muss entsprechend der niedrigsten Nasszellen Float- 12,0- spannung Erhaltungsspannung aller Ladegeräte im System eingestellt werden. Batterien, Gel, 15,0V/24,0- Reduzieren Sie diesen Wert um 0,1V, wenn Ihr MasterShunt nach AGM: 30,0V/48-60V einem langen Ladezeitraum 100% nicht wieder erreicht. Dieser 13.25/26.5/53.0V, Parameter muss erreicht werden, bevor der MasterShunt die Batterie Li-ion:...
-
Seite 20: Ereignisse
EREIGNISSE 12 EREIGNISSE Werks- Meldung Beschreibung Bereich einstellung Ergns 1 Quelle Wählen Sie ein Ereignis, das als Ereignis 1 verwendet Deaktiviert Siehe sektion wird. Beispiel: Batterie fast leer kann einen Generator 12.1 starten lassen, Batterie voll kann ihn anhalten lassen. Ereignis 1 Ziel Wählen Sie ein Gerät in Ihrem System, das die Wählen…... -
Seite 21: Zusätzliche Informationen
ZUSÄTZLICHE INFORMATIONEN 13 ZUSÄTZLICHE INFORMATIONEN 13.1 Batterie-Alarmfunktion ändern. Dies erforderlich, wenn Traktionsbatterien verwendet werden. Der MasterShunt überwacht den Ladezustand der Batterien kontinuierlich. Wenn der Ladezustand 13.4 Ladezustand (SOC) unter einen vorher festgelegten Wert abfällt, oder die Batteriespannung entweder zu hoch oder zu niedrig Der Ladezustand wird als Prozentzahl ausgedrückt. - Seite 22 T-Sicherung 500A, interne Sicherung für den MasterShunt 500 * Diese Teile sind standardmäßig in der Lieferung des MasterShunt enthalten Mastervolt bietet ein großes Sortiment an Produkten für die elektrische Installation an, einschließlich AGM- Batterien, GEL-Batterien, DC-Verteilungs-Kits, Batterie-Schalter, Batterie-Kabel und Batterie-Anschlussklemmen.
-
Seite 23: Fehlersuche Und -Behebung
FEHLERSUCHE UND -BEHEBUNG 14 FEHLERSUCHE UND -BEHEBUNG Bitte nehmen Sie Kontakt mit Ihrem örtlichen Mastervolt Service Centre auf, wenn Sie ein Problem nicht anhand der nachstehenden Fehlersuchtabelle beheben können. Siehe www.Mastervolt.com für eine ausführliche Liste der Mastervolt Service Centre. Fehler Mögliche Ursache... - Seite 24 FEHLERSUCHE UND -BEHEBUNG Berechneter Neue Batterien installiert Nichts (warten Sie 5-10 Zyklen). Nach der Ladeleistungsfaktor (CEF) Installation sind zwei Ladezyklen erforderlich, um ist zu niedrig die Berechnungen auszulösen. Bei neu installierten Batterien kann sich die Ladeleistung während der ersten 5-10 Zyklen erhöhen. Die MasterBus Einstellung Resetten Sie die Ersteinstellungen und wähle Andersherum stimmt nicht...
-
Seite 25: Spezifikationen
15.1 Technische Spezifikationen Modell MasterShunt Artikelnummer 77020100 Funktion des Geräts Batterie-Messgerät für intelligente Gleichstromversorgung Hersteller Mastervolt Amsterdam, Niederlande Spannungsmessung 0-60 V (0,1V Auflösung) Spannungsgenauigkeit ± 0,6 % ± 1 Ziffer Strommessung 0-10A: <0,2A Auflösung, 10-100A: <0,5A Auflösung, 100-1000A: <5A Auflösung Stromgenauigkeit ±... -
Seite 26: Abmessungen
SPEZIFIKATIONEN 15.2 Abmessungen 114 (4.49) 64 (2.52) 11 (0.42) 65 (2.55) 9 (0.35) 228 (8.98) Abbildung 21: Abmessungen ANMERKUNG: Wenn Sie den MasterShunt mit anderen MasterConnect Geräten kombinieren, wird MasterConnect 130 mm [5,10 Zoll] länger. ANMERKUNG: Am Boden des MasterShunt Gehäuses sind die Abstände Mittelpunkt-zu-Mittelpunkt der Montagelöcher und der DC-Befestigungsgewinde dargestellt. -
Seite 27: Eg Konformitätserklärung
Snijdersbergweg 93 1105 AN Amsterdam Niederlande Erklärt hiermit, dass das: Produkt: 77020100 MasterShunt 500 (12/24/48V) konform ist mit den folgenden EG Bestimmungen: EMC Richtlinie 89/336/EEC und Neufassung 92/31/EEC und 93/68/EEC. Die nachfolgenden harmonisierten Standards wurden angewendet: Allg. Emissionsvorschriften: EN 50081-1:1992 Allg. - Seite 28 Snijdersbergweg 93, 1105 AN Amsterdam, Niederlande Tel : + 31-20-3422100 Fax : + 31-20-6971006 Email : info@Mastervolt.com...
