Inhaltszusammenfassung für Hercules HRH 801

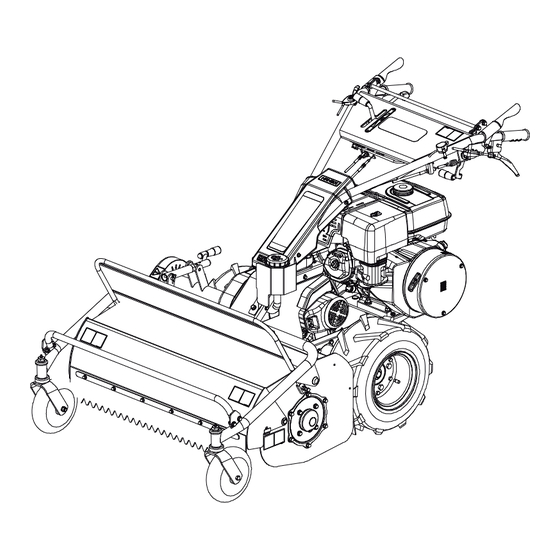

- Seite 1 BEDIENUNGSANLEITUNG Schlegelmäher – HRH 801 mit Honda Motor...
-
Seite 2: Vorwort
Vorwort Sehr geehrter Kunde, Sie haben sich für einen HERKULES Schlegelmäher – HRH801 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 3: Inhaltsverzeichnis
CE-Konformitätserklärung HRH 801 ......21 Vibrationen HRH 801 ....... . .21 Garantie . -
Seite 4: Checkliste Vor Übergabe
Checkliste vor Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. Checkliste vor der Übergabe •... -
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften 1. Diese Bedienungsanleitung ist sorgfältig durchzulesen und sich mit deren Inhalt vertraut zu machen. 2. Jugendliche unter 16 Jahren dürfen den Mäher nicht bedienen. Kinder sind beim Betrieb des Mähers fernzuhalten. 3. Der Bediener haftet für Schäden Dritten gegenüber, die er mit dem Mäher verursacht. -
Seite 6: Bedienelemente Der Maschine
Bedienelemente der Maschine Vorne Hinten Luftfilter HST Ausgleichsbehälter Mähgehäuse Kraftstofftank Handstarter Kraftstoffhahn (schwarz) Chokehebel (grau) Gashebel Motorschalter Regelhebel An/Aus Geschwindigkeit Hebel Hebel Antriebskupplung Hebel Holmverstellung Antriebskupplung Lenkkupplung Links Sicherheitshebel Messer Lenkkupplung Einschalthebel Rechts Messerkupplung Links Rechts HRH 801 Honda GX 340... -
Seite 7: Sicherheitsaufkleber Hrh801
Sicherheitsaufkleber HRH801 Auf Ihrem HERKULES Schlegelmäher – HRH801 sind Warn- und Gefahrenhinweise durch Symbole ersetzt. Bitte prägen Sie sich die Bedeutung der Bildzeichen ein, sie dienen Ihrer Sicherheit. Sind diese Bildzeichen beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb genommen werden. Beschädigte oder fehlende Bildzeichen sind umgehend zu ersetzen. -
Seite 8: Sicherheitsaufkleber Hrh 801 Fortsetzung
Sicherheitsaufkleber HRH 801 Fortsetzung Halten Sie Ihre Hände und andere Nicht an Tragen Sie Achtung Keilriemenantrieb! Körperteile von den Steigungen von stets geeignete Quetschgefahr Schneidwerkzeugen fern. mehr als 15° Schutzkleidung, arbeiten Gehörschutz sowie eine Schutzbrille. -
Seite 9: Bedienelemente
Bedienelemente Kupplungshebel für Antrieb Drücken Sie den Kupplungshebel für den Antrieb (Abb. 1 Bild 1) an den Holm, um den Antrieb einzuschalten; lassen Sie den Hebel los, um den Antrieb auszuschalten. Kupplungshebel Messereinschaltung Drücken Sie den Kupplungshebel für den Antrieb an den Holm (Abb. 1 Bild 1). -
Seite 10: Schnitthöheneinstellung
Kraftstoffhahn Bei Nichtgebrauch der Maschine wird der Kraftstoffhahn (Abb. 1, Bild 4) verschlossen, schieben Sie ihn hierzu auf Position 3. Zum Öffnen des Kraftstoffhahns schieben Sie ihn in Richtung Position 2. Bild 4 Schnitthöheneinstellung Die Schnitthöhe kann durch Drehen des Hebels (Abb. 1 Bild 5) eingestellt werden. Im Uhrzeigersinn erhöhen Sie die Schnitthöhe und entgegen dem Uhrzeigersinn verringern Sie die Schnitthöhe. -
Seite 11: Bedienung
Bedienung Achtung Prüfen Sie das Drehmoment der Schrauben und Muttern gemäß Kapitel „Drehmomente“ in dieser Anleitung Bei der Entwicklung der Maschine stand Ihre Sicherheit an erster Stelle. Nachlässigkeit bei der Verwendung kann diese Bemühungen jedoch nutzlos machen. Ihre Sicherheit kann nur gewährleistet werden, wenn Sie stets alle Sicherheitsvorschriften beachten und die Maschine regelmäßig laut diesem Handbuch gewartet wird. -
Seite 12: Transport Der Maschine
• Stellen Sie den Gashebel (Abb. 4 Bild 7) in die „Max.“- Position. • Drücken Sie den Kupplungshebel (Abb. 1 Bild 7) für den Antrieb langsam an den Holm und drücken Sie den Geschwindigkeitshebel (Abb. 6 Bild 7) nach vorne oder nach hinten, je mehr Sie den Hebel nach vorne oder hinten drücken umso schneller fährt der Mäher nach vorne oder rückwärts. -
Seite 13: Wartung, Die Durch Den Bediener Erfolgt
Bevor Sie mit der Wartung beginnen, stellen Sie den Motor aus und entfernen Sie den Zündkerzenstecker von der Zündkerze. Wird der HERKULES Schlegelmäher – HRH 801 nicht wie im Folgenden beschrieben gewartet, können Schäden an der Maschine oder Verletzungen des Bedieners oder dritter Personen die Folge sein. Bei nicht ordnungsgemäß... -
Seite 14: Entlüften Der Hst Einheit
Entlüften der HST Einheit • Während des Austausches des HST- Öls kann Luft in das System eindrin- gen, dies führt zu Problemen mit der Geschwindigkeitsreglung. • In diesen Fällen muss das System wie folgt entlüftet werden: • Füllen Sie Öl bis zur „Max.“ Markie- rung. • Starten Sie den Motor und betätigen Sie die HST Einheit mit wenig Motor- drehzahl vor und zurück. -
Seite 15: Sicherheitsaufkleber
Sicherheitsaufkleber LUFTFILTERDECKELMUTTER Prüfen Sie, ob alle Sicherheitsaufkleber vorhanden sind und ob sie beschädigt sind. Erneuern Sie umgehend defekte oder fehlende Aufkleber. LUFTFILTERDECKEL FLÜGELMUTTER Luftfilter (Bild 13) 1. Die Luftfilterdeckelmutter vom Luftfilterdeckel abschrauben, und den PAPIERFILTEREINSATZ Deckel abnehmen. SCHAUMFILTEREINSATZ 2. Die Flügelmutter vom Luftfilter abschrauben, und den Filter abnehmen. 3. -
Seite 16: Schmierung
Achtung! Verwenden Sie nur Originalersatzteile. „Nachbauteile“ gewährleisten nicht den sicheren und korrekten Betrieb der Maschine und es erlischt der Gewährleistungs- und Garantieanspruch. Fester Sitz der Schrauben Prüfen Sie den festen Sitz der Schrauben und Muttern. Durch die Vibrationen können sich Schrauben und Muttern lösen. Schmierung Wischen Sie überflüssiges Fett sofort ab, besonders wenn Sie auf sandigen Böden arbeiten. -
Seite 17: Anmerkung Bowdenzüge
Anmerkung Bowdenzüge Siehe Bild 19 für die Einstellung der Bowdenzüge Spannung verringern Spannung erhöhen Bowdenzüge Parkbremsbowdenzug • Wenn die Maschine sich mit entspanntem Kupplungshebel schieben lässt, muss der Parkbremsbowdenzug (Abb. 1 Bild 20) wie folgt eingestellt werden: Bild 19 Lösen Sie die Sicherungsmutter (Abb. A und C, Bild 20) am Bowdenzug der Parkbremse und ziehen Sie die Stellmutter etwas fester an. -
Seite 18: Keilriemenspannung
Achtung! Achten Sie stets auf die richtige Keilriemenspannung. Bei zu geringer Spannung können die Keilriemen rutschen und erleiden frühzeitigen Verschleiß. Bei zu hoher Keilriemenspannung können die Lagerungen der Riemenscheiben beschädigt werden. Keilriemenspannung 10-12mm Prüfen Sie die Keilriemen auf Verschleiß oder Beschädigungen und lassen Sie defekte Keilriemen von Ihrem Fachhändler austauschen. -
Seite 19: Wartungsübersicht
Wartungsübersicht ☐ Fragen Sie Ihren Fachhändler ◊ Prüfung durch den Bediener vor dem Starten des Motors ∆ Prüfung durch den Bediener nach dem Starten des Motors Nach den Alle 100 Alle 300 Stunden Teil zur Prüfung Prüfung Jede Nutzung ersten 20 Stunden oder jährlich Stunden... -
Seite 20: Störungen Und Lösungen
Störungen und Lösungen Problem Ursache Lösung Kein Kraftstoff Auftanken Motor startet nicht Kraftstoffhahn geschlossen Kraftstoffhahn öffnen Motorstoppschalter „Off “ Motorstoppschalter einschalten Kupplungshebel zuviel Spiel Spiel einstellen Maschine fährt nicht Keilriemen defekt Keilriemen austauschen Schalthebel Bewegen Sie den Hebel in nicht in Neutralstellung Neutralstellung Maschine hält nicht an Kupplungshebel zu wenig Spiel Spiel einstellen... -
Seite 21: Ce-Konformitätserklärung Hrh 801
CE-Konformitätserklärung HRH 801 Firmenbezeichnung und vollständige Anschrift des Herstellers: OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN FUKUOKA JAPAN S.A.T. sarl - France 7 - ZA - 38110 ROCHETOIRIN Inhaber der technischen Unterlagen Bezeichnung: Freischneider zum Hinterherlaufen Hersteller: OREC Typ: HRH801 Serien Nummer Identifikation: Motor: – Hersteller: Honda –... -
Seite 22: Garantie
Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren HERKULES Schlegelmäher – HRH 801 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beilie- genden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle Inspektionen eingetragen und somit dokumentiert werden. - Seite 24 Adolf Telsnig e.K. • Dörnbergstr. 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail info@telsnig.de Homepage www.telsnig.de...
