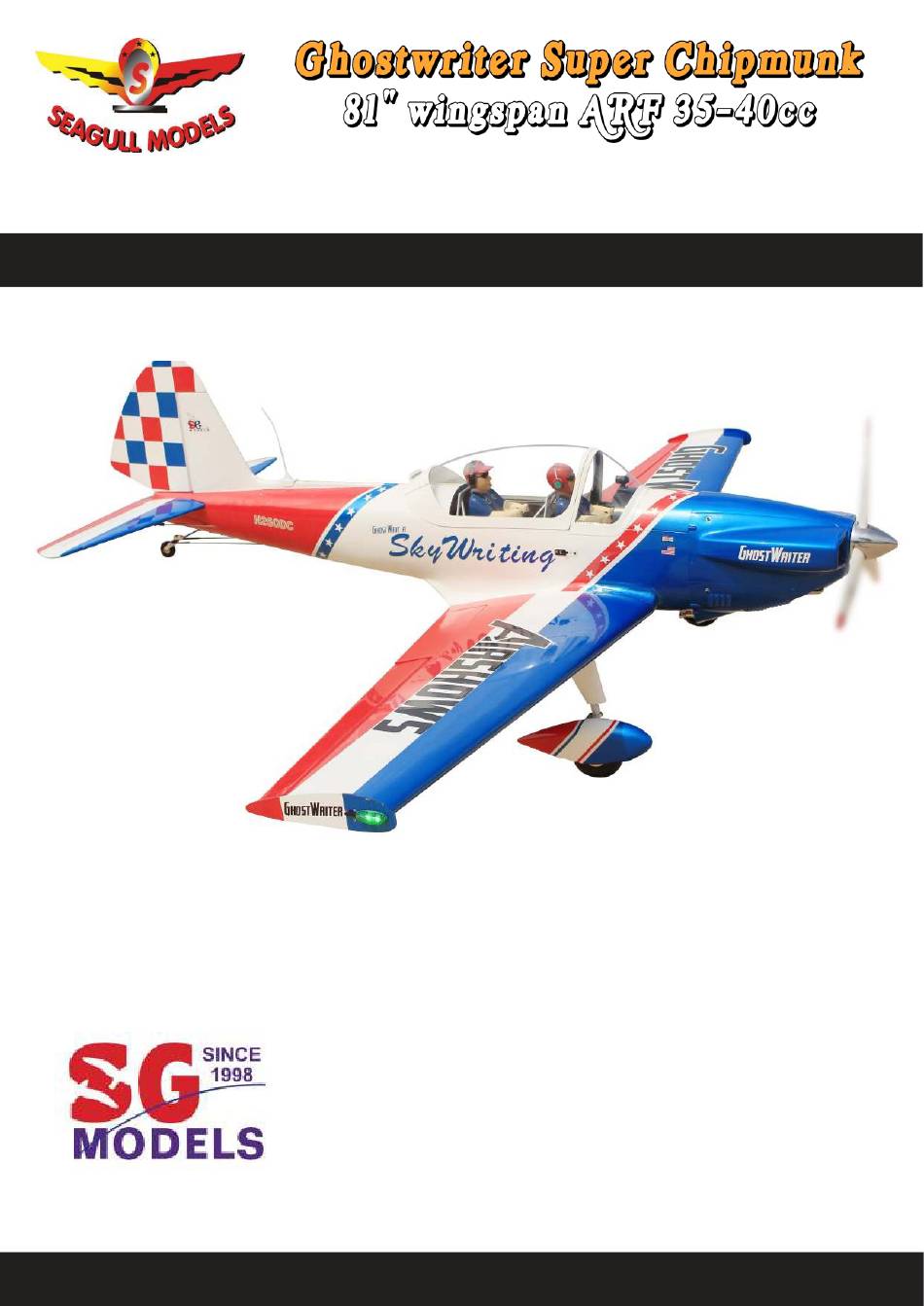

Code: SEA397
MONTAGEANLEITUNG
Abbildungen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
Technische Daten:
Spannweite--------------- 81 in---------------------------- 205,8 cm
Flügelfläche--------------- 1056,2 sq.in ------------------ 68,1 sq.dm.
Gewicht-------------------15.4 lbs------------------ 7.0 kg.
Länge------------------- 68,4 Zoll ------------------------- 173,7 cm
Motor-------------------- Motor 180/195kv / Regler 80A - 120A/
Lipo 10 - 12s 3300 - 4200mAh.
Fernsteuerung---- ------------------7 Kanäle mit 8 digitalen Servos.
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Seagull Models SEA397

Inhaltszusammenfassung für Seagull Models SEA397

  • Seite 1 Code: SEA397 MONTAGEANLEITUNG Abbildungen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Technische Daten: Spannweite--------------- 81 in---------------------------- 205,8 cm Flügelfläche--------------- 1056,2 sq.in ------------------ 68,1 sq.dm. Gewicht-------------------15.4 lbs------------------ 7.0 kg. Länge------------------- 68,4 Zoll ------------------------- 173,7 cm Motor-------------------- Motor 180/195kv / Regler 80A - 120A/ Lipo 10 - 12s 3300 - 4200mAh.

  • Seite 2: Einleitung

    Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc EINLEITUNG Vielen Dank, dass Sie sich für die ARTF von SG Ghostwriter Super Chipmunk 81" Spannweite ARF 35-40cc MODELS entschieden haben. Die wurde für Ghostwriter Super Chipmunk 81" Spannweite ARF 35-40cc fortgeschrittene Sportflieger entwickelt. Es handelt sich um ein semi scale Flugzeug, das leicht zu fliegen und schnell zusammenzubauen ist.

  • Seite 3: Led-Licht-Set

    LIEFERUMFANG LED-LICHT-SET SEA397 Ghostwriter Super Chipmunk 81” Siehe Bilder unten. Spannweite ARF 35-40cc. Rumpf 2. Tragfläche (2) 3. Leitwerk (2) 4. Kabinenhaube 5. Motorhaube 6. Flächensteckung 7. Pilot 8. Fahrwerk 9. Kraftstofftank Spornfahrwerk Schubstangensatz Elektromotorträger Eine weiße LED und eine grüne LED für die Spinner rechte Flügelspitze, eine weiße LED und...
  • Seite 4 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Silikondichtmasse...

  • Seite 5: Montage Der Landeklappen

    MONTAGE DER LANDEKLAPPEN M2x10 mm M3x12 mm...
  • Seite 6 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Mischen Sie eine ausreichende Menge 30- MONTAGE QUERRUDER-SCHARNIERE Minuten-Epoxidharz in einem Becher und streichen Sie mit einem Zahnstocher Epoxidharz Hinweis: Steuerflächen, einschließlich in die Scharniertaschen der Tragfläche und des der Querruder, Höhenruder und Seitenruder, sind vorgefertigt, Querruders.
  • Seite 7 Drücken Sie das Querruder und den Flügel so Hinweis: Bewegen Sie die Querruder mehrmals zusammen, dass zwischen dem Querruder auf und ab, um die Scharniere „einzuarbeiten“ und dem Flügel weniger als 1/64” (ca. 0,4mm) und die korrekte Bewegung zu überprüfen. Spalt zwischen den Scharnierlinien bleibt.
  • Seite 8 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Überprüfen Sie den Sitz der Ruderhörner an der Querruder und Klappe. Sie sollten bündig an der Steuerfläche anliegen, wie abgebildet. Epoxid Tragen Sie Epoxidharz auf den Bereich der Ruderhörner auf, der in die Schlitze passt.

  • Seite 9: Landeklappen Ruderhorn Montieren

    LANDEKLAPPEN RUDERHORN MONTIEREN EINBAU DER RUDERSERVOS Installieren Sie die Landeklappen-Ruderhörner mit den selbe Methode wie bei den Querrudern. GFK-Landeklappen-Ruderhorn Landeklappenservo Querruderservo Minimalanforderungen für diese Servos: Drehmoment: 9,1 kg-cm bei 6,0V 12,8 kg-cm bei 7,4 V 17,8 kg-cm bei 8,4 V Da die Größe der Servos unterschiedlich ist, müssen Sie möglicherweise die Größe der vorgestanzten Öffnung in der Halterung...
  • Seite 10 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Verwenden Sie Zahnseide oder Schrumpfschlauch, um Sichern Sie die Verbindung, damit sie sich nicht 25mm lösen kann. Befestigen Sie das Servo mit einem Kreuzschlitzschraubendreher und den mitgelieferten Schrauben an der Servohalterung des Querruders. Mit einem Bohrer die Befestigungslöcher in der Halterung bohren.

  • Seite 11: Montage Der Querruder

    Setzen Sie die Querruderklappe ein und befestigen einem Kreuzschlitzschraubendreher vier Holzschrauben. M3 x 10 mm MONTAGE DER QUERRUDER- ANLENKUNG Siehe untenstehende Bilder. 50 mm...

  • Seite 12: Montage Landeklappenanlenkung

    Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc 50 mm INSTALLATION DER LANDEKLAPPENSERVOS Wiederholen Sie den Vorgang für die Landeklappenservo. FAHRWERKSMONTAGE Suchen Sie die für die Montage des gefederten Fahrwerks erforderlichen Teile. MONTAGE LANDEKLAPPENANLENKUNG Wiederholen Sie den Vorgang wie für die Querruder-Anlenkung.
  • Seite 13 M3x25 mm...
  • Seite 14 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc M3 x 15 mm M3x10 mm M3 x 4 mm...
  • Seite 15 7 mm M3 x 4 mm...
  • Seite 16 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc 25 . M3x4 mm M4 x 5 mm M3 x 10 mm...

  • Seite 17: Montage Der Rumpfservos

    33 . MONTAGE DER RUMPFSERVOS Da die Größe der Servos unterschiedlich ist, müssen Sie möglicherweise die Größe der Aussparung in der Halterung anpassen. Die Aussparungen an den Seiten der Halterung ermöglichen Hindurchführen Servokabel. Befestigen Sie die Servos mit den mitgelieferten Schrauben. Seitenruder-Servo+ Spornrad Gas-Servo Höhenruderservo...

  • Seite 18: Motorschalter Einbauen

    Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc MONTAGE GAS-SERVOHEBEL Schalter Montieren Sie den verstellbaren Servoanschluss am Servohebel und legen Sie ihn vorerst beiseite. Seitenruder-Servoarm Gashebel-Servoarm MOTORSCHALTER EINBAUEN Höhenruder-Servoarm ausschneiden Montieren Sie die Seitenruder- und Höhenruder-Servoarme wie oben gezeigt. SCHALTERMONTAGE FÜR EMPFANGSANLAGE Setzen Sie den Schalter in die vorgestanzte Öffnung ein.

  • Seite 19: Einbau Des Kraftstofftanks

    Sie sollten markieren, welches Rohr die Entlüftung ist und welches der Kraftstoffansaugschlauch ist, wenn Sie die Teile befestigen. Sobald der Tank im Rumpf installiert ist, kann es schwierig sein, die beiden Leitungen zu unterscheiden. Biegen Sie den zweiten Nylonschlauch vorsichtig in einem Winkel von 45°...
  • Seite 20 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc MONTAGE DES MOTORS 7 mm Siehe Bilder unten.
  • Seite 21 M5 x 100 mm 170 mm EINBAU DES GAS-SERVOS M4 x 5 mm Den Gashebel in die geschlossene Position bringen und den Vergaser schließen. Mit einem 2,5-mm-Sechskantschlüssel die Schraube, die die Drosselklappengestänge befestigen. Verwenden Sie unbedingt Schraubensicherungskleber, damit sich die Schraube nicht durch Vibrationen löst.
  • Seite 22 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc ZÜNDUNG EINBAU I Führen Sie den Nylon-Kabelbinder durch die Befestigungslöcher. Verbinden Zündmodul Impulsleitung des Motors. Befestigen Sie es mit einem Sicherheitsclip, einem Sicherungsdraht, Klebeband oder einer anderen Methode. Stellen Sie sicher, dass sich die Stecker nicht durch Vibrationen oder leichte Zugkräfte lösen können.
  • Seite 23 Kleben Sie die Motorhaube mit Klebeband Motorhaube mit geringer Klebekraft am Rumpf fest. Bitte sehen Sie sich die folgenden Abbildungen an. Bohren Sie mit einem Bohrer und einem Bohrer Löcher für Befestigungsschrauben Motorhaube. Vergewissern Sie sich vor dem Bohren jedes Lochs, dass die Motorhaube richtig positioniert ist.
  • Seite 24 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Montieren Sie den Schalldämpfer am Motor schneiden Aussparung für Schalldämpfer Motorhaube. Schließen Kraftstoff- Druckleitungen den Vergaser, Schalldämpfer Kraftstofffilterventil Befestigen die Motorhaube M3x10- mm-Innensechskantschrauben Rumpf. Ein kleines Stück Silikon-Kraftstoffschlauch unter Schraubenkopf hilft gegen Vibrationen.
  • Seite 25 ELEKTRO- ANTRIEB markieren Suchen Sie die für die Montage der in erforderlichen Ihrem Modell enthaltenen Umrüst-Teile für Elektroantriebe. Empfohlene Komponenten für die Umrüstung auf Elektroantrieb: - Motor: 180 - 195 kV - Luftschraube: 20 x 12" 7 mm - Regler: 80 A – 120 A - Lipo: 10 - 12S 3300 - 4200 mAh Befestigen Sie den Elektromotor-Kasten mittig Motorspant,...
  • Seite 26 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc 7 mm Befestigen Sie die Motorhalterung mit vier 5- mm-Blindmuttern vier M5x30-mm- Sechskantschrauben an der Vorderseite des Elektromotor-Gehäuses, um den Motor zu sichern. Siehe Abbildung. Verwenden Sie dann einen 7-mm-Bohrer, um die Löcher am Elektromotor-Gehäuse zu vergrößern.
  • Seite 27 M5x25 mm Befestigen Sie den Drehzahlregler mit doppelseitigem Klebeband und Kabelbindern an der Seite des Motorgehäuses. Verbinden Sie entsprechenden Leitungen Drehzahlregler mit dem Motor. Achten Sie darauf, dass die Leitungen den Betrieb des Motors nicht beeinträchtigen. 170 mm...

  • Seite 28: Seitenruder-Scharniere Montieren

    Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc MONTAGE SPINNER /LUFTSCHRAUBE Montieren Sie die Spinner-Rückplatte, den Propeller und die passende Nabe Ihrer Wahl. Der Propeller darf keinen Teil der Motorhaube berühren. Ist dies der Fall, überprüfen Motorhalterung/den Epoxid Abstand der Motorhaube und passen Sie diese gegebenenfalls so an, dass der Propeller die Motorhaube nicht berührt.

  • Seite 29: Höhenruderhorn Montieren

    Epoxid harz HÖHENRUDERHORN MONTIEREN Installieren Sie das Höhenruderhorn auf dieselbe Weise Seitenruderhorn. Epoxid...
  • Seite 30 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Mit einem Modelliermesser vorsichtig die Bespannung an der Befestigungsöffnung des Höhenleitwerks (beidseitig der Rumpfposition) Schn eide Höhenleitwerk Schieben vorgestanzte Aussparung an der Rückseite des Rumpfes. Das Höhenleitwerk sollte fest gegen die Vorderseite der Aussparung gedrückt werden.

  • Seite 31: Ruderhorn Montieren

    Entfernen Sie den Leitwerk. Verwenden Sie die Linien, die Sie , die Sie gerade als Orientierung gezeichnet haben, und entfernen Sie vorsichtig die Bespannfolie zwischen den beiden Linien mit einem Messer vorsichtig. Epoxidharz einfüllen ausschneiden Wenn Sie die Bespannfolie durchschneiden, um sie zu entfernen, schneiden Sie nur mit so viel Druck, dass...
  • Seite 32 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Epoxid Seitenruderhorn Epoxidh ANBRINGEN DES SEITENRUDERS Kleben Sie die oberen drei Seitenruder- Scharniere mit derselben Technik wie beim Höhenruder fest. Die untere Scharnierstelle wird geklebt, wenn die Flossen-/Seitenruder-Baugruppe am Rumpf befestigt wird. Epoxid Epoxidh...
  • Seite 33 Schieben Sie das Seitenleitwerk wieder an seinen Platz. Mit einem Dreieck überprüfen, ob das Höhenleitwerk 90º-Winkel Höhenleitwerk steht. Epoxidh Wenn Sie sicher sind, dass alles richtig ausgerichtet ist, mischen Sie eine großzügige Menge 30 Minute Epoxy. Tragen Sie eine dünne Epoxidh Schicht auf den Befestigungsschlitz und Seitenleitwerks-...

  • Seite 34: Einbau Höhenruderhorn

    Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc EINBAU HÖHENRUDERHORN Höhenruder- Gestänge Montieren Höhenruderhorns auf die gleiche Weise wie die Querruderhorn. Positionieren Höhenruderhörner auf beiden Seiten des Kugelgelenk Höhenruders. Höhenruderhornscharnier Ein Kugelgelenk und M3 Sicherungsmutter jede Höhenruder-Steuerstange Kugelgelenke schrauben. MONTAGE DER SEITENRUDER- aufschrauben, bis sie bündig mit den Enden der ANLENKUNG Steuerstangen abschließen.
  • Seite 35 675 mm Kugelgelenk M3 x 15 mm MONTAGE DES HECKFAHRWERKS Suchen Sie die für die Montage des Heckfahrwerks erforderlichen Teile.
  • Seite 36 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc...

  • Seite 37: Rumpf Led-Beleuchtung

    RUMPF LED-BELEUCHTUNG Bitte sehen Sie sich die folgenden Bilder an. Die LED befindet sich an der Rückseite desselben Rumpfes.
  • Seite 38 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Epoxid INSTALLATION COCKPIT, PILOT UND KABINENHAUBE Suchen Sie die für die Montage erforderlichen Teile.
  • Seite 39 Epoxid...
  • Seite 40 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Epoxid Epoxid...
  • Seite 41 Epoxid...
  • Seite 42 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Epoxid 3 mm Epoxid...
  • Seite 43 Epoxid Epoxid Epoxid...
  • Seite 44 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc...
  • Seite 45 Epoxid Epoxid Epoxid...

  • Seite 46: Tragfläche Montieren

    Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc EINBAU EMPFÄNGER-AKKU Stecken Sie die Servokabel und das Schaltkabel in den Empfänger. Stecken Sie auch das Kabel des Akkupacks in den Schalter. Wickeln Sie den Empfänger und den Akku in den Schutzschaumstoff, um sie vor Vibrationen zu schützen.

  • Seite 47: Aufbringen Der Aufkleber

    MONTAGE DER ANTENNEN Die Antennen sind mit Bananensteckern ausgestattet, die eine einfache Installation und Entfernung ermöglichen. AUFBRINGEN DER AUFKLEBER Wenn alle Aufkleber vorgeschnitten und bereit zum Aufkleben sind, stellen Sie bitte sicher, dass das Modell sauber und frei von öligen Fingerabdrücken Staub ist.
  • Seite 48 Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc Wenn nicht alle Aufkleber vorgestanzt sind, * Versuchen Sie nach Möglichkeit zunächst, schneiden Sie sie bitte mit einer Schere oder das Modell durch Verändern der Position der einem scharfen Bastelmesser aus der Folie aus. Empfängerbatterie Empfängers Achten Sie darauf, dass das Modell sauber und...

  • Seite 49: Ruderausschläge

    RUDERAUSSCHLÄGE Querruder: Seitenruder: große Ausschläge: große Ausschläge: Auf: 30 mm Rechts: 90 mm Nach unten: 30 mm Links: 90 mm kleine Ausschläge: kleine Ausschläge: Auf: 25 mm Rechts: 80 mm Links: 80 mm Ab: 25 mm Höhenruder: große Ausschläge Landeklappen: Auf: 40 mm Mitte: 40 mm Ab: 40 mm...

  • Seite 50: Flugvorbereitung

    Bedienungsanleitung. Ghostwriter Super Chipmunk 81” Spannweite ARF 35-40cc FLUGVORBEREITUNG VOR DEM FLUG Laden Sie die Batterien Ihres Überprüfen Sie die Funktion und Richtung Senders und Empfängers vor Ihrem ersten von Höhenruder, Seitenruder, Querrudern und Motordrossel. Flugtag vollständig auf. Überprüfen Sie alle Schrauben und Schließen Sie Ihr Funksystem gemäß...
  • Seite 51 Wenn Sie Fragen haben oder an unseren Produkten interessiert sind, können Sie sich gerne an uns wenden Fabrik: 12/101A – Hamlet 4 – Le Van Khuong Street – Dong Thanh Ward – Hoc Mon District – Ho-Chi-Minh-Stadt – Vietnam. Büro: 62/8 Ngo Tat To Street – Ward 19 – Binh Thanh District – Ho-Chi-Minh-Stadt – Vietnam Telefon: 848 - 86622289 oder 848- 36018777 Website: www.SeagullModels.com...
