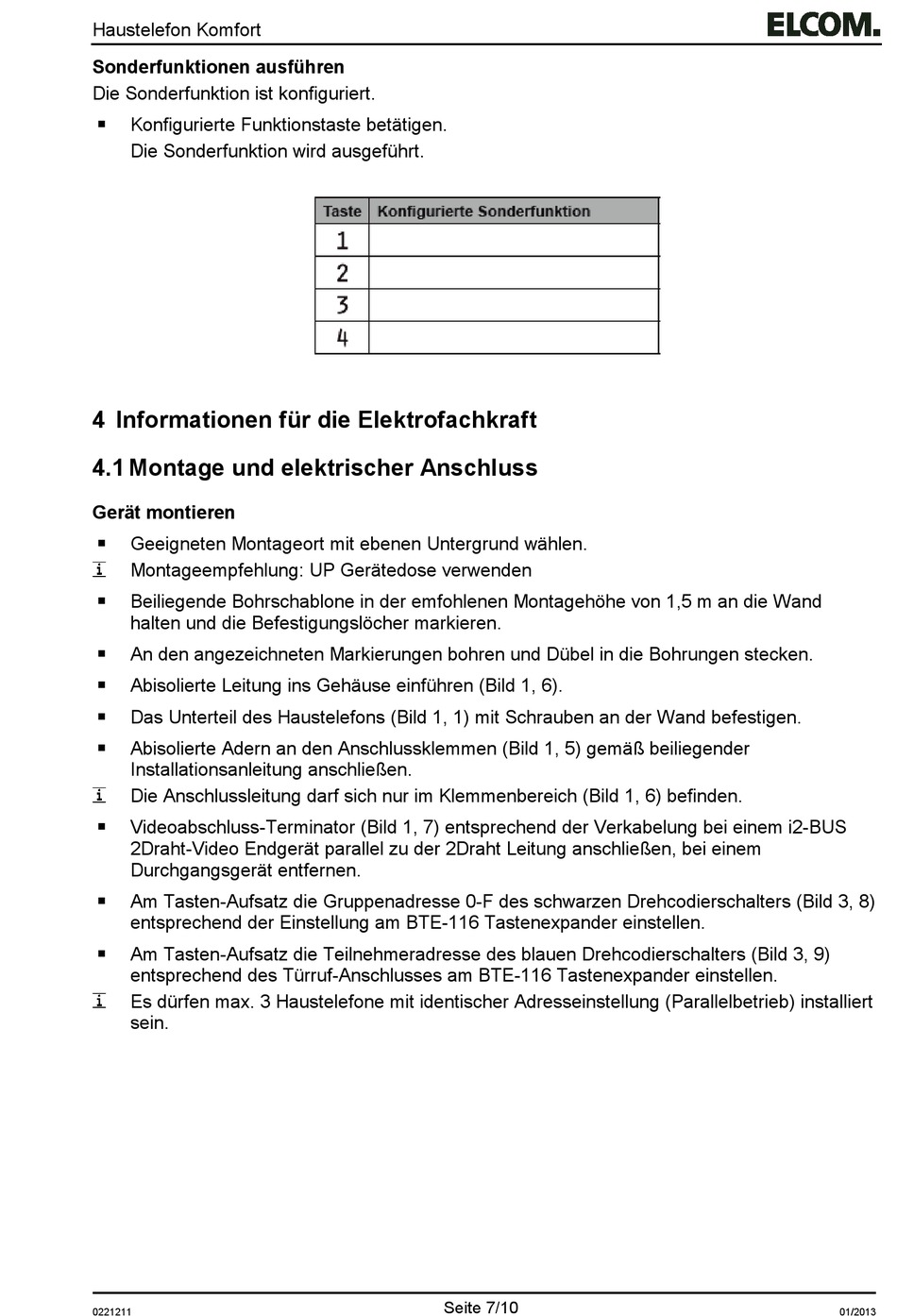

Haustelefon Komfort
Sonderfunktionen ausführen
Die Sonderfunktion ist konfiguriert.
Konfigurierte Funktionstaste betätigen.
Die Sonderfunktion wird ausgeführt.
4 Informationen für die Elektrofachkraft
4.1 Montage und elektrischer Anschluss
Gerät montieren
Geeigneten Montageort mit ebenen Untergrund wählen.
Montageempfehlung: UP Gerätedose verwenden
Beiliegende Bohrschablone in der emfohlenen Montagehöhe von 1,5 m an die Wand
halten und die Befestigungslöcher markieren.
An den angezeichneten Markierungen bohren und Dübel in die Bohrungen stecken.
Abisolierte Leitung ins Gehäuse einführen (Bild 1, 6).
Das Unterteil des Haustelefons (Bild 1, 1) mit Schrauben an der Wand befestigen.
Abisolierte Adern an den Anschlussklemmen (Bild 1, 5) gemäß beiliegender
Installationsanleitung anschließen.
Die Anschlussleitung darf sich nur im Klemmenbereich (Bild 1, 6) befinden.
Videoabschluss-Terminator (Bild 1, 7) entsprechend der Verkabelung bei einem i2-BUS
2Draht-Video Endgerät parallel zu der 2Draht Leitung anschließen, bei einem
Durchgangsgerät entfernen.
Am Tasten-Aufsatz die Gruppenadresse 0-F des schwarzen Drehcodierschalters (Bild 3, 8)
entsprechend der Einstellung am BTE-116 Tastenexpander einstellen.
Am Tasten-Aufsatz die Teilnehmeradresse des blauen Drehcodierschalters (Bild 3, 9)
entsprechend des Türruf-Anschlusses am BTE-116 Tastenexpander einstellen.
Es dürfen max. 3 Haustelefone mit identischer Adresseinstellung (Parallelbetrieb) installiert
sein.
