Montage des Ventilators zum Contura 460
Bitte lesen Sie vor Beginn der Montage aufmerksam die
Installationsanleitung.
Für die Montage werden benötigt: Ringschlüssel (10mm),
Kreuzschraubendreher, Schraubendreher
1.
2
3
2.
Befestigen Sie die Schwingungsdämpfer mit zwei
Schrauben M6x8 an der Konsole und ziehen Sie diese
fest.
Schrauben Sie zwei Schrauben M6x8 an die Konsole.
1
4 5 6 7 8 9 10 11 12
Achtung!
Der Ventilator wird mit 230 V betrieben.
Die Nichtbeachtung der Anleitung ist
mit Lebensgefahr verbunden. Eingriffe
und Veränderungen am Ventilator oder
dessen Bestandteilen sind nicht zulässig.
Beschädigungen an den Kabelisolationen sind
mit Lebensgefahr verbunden. Bei Defekten am
Ventilator ist mit der jeweiligen Verkaufsstelle
Kontakt aufzunehmen.
Bitte kontrollieren Sie, dass
alle Komponenten in der
Lieferung enthalten sind.

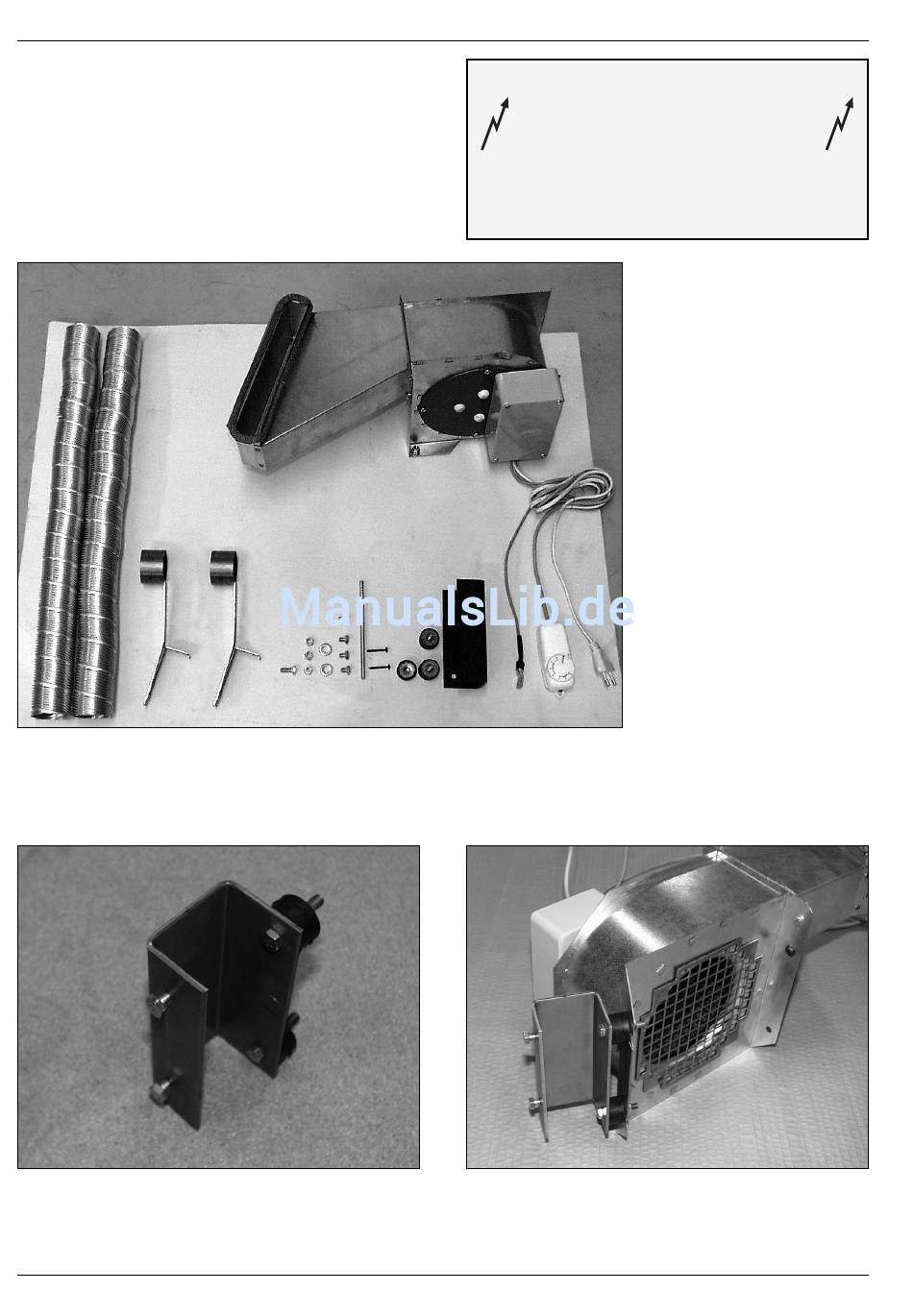

1. Ventilator
2. Flexschlauch (2 Stück.)
3. Schlauchschellen (2 Stück.)
4. Schraube M6x16
5. Mutter M6 (3 Stück.)
6. Unterlegscheibe M6 (2 Stück.)
7. Schraube M6x8 (4 Stück.)
8. Gewindestange M6x130
9. Schraube für Regler (2 Stück.)
10. Sicherungsmutter
11. Schwingungsdämpfer (2 Stück.)
12. Konsole
13. Temperaturfühler
14. Regler
15. Stecker
13
14
15
3.
Montieren Sie die Konsole an den Ventilator so, dass
sich die Schwingungsdämpfer zwischen Ventilator
und Konsole befinden. Verwenden Sie zwei M6
Unterlegscheiben und Muttern.
