Einstellungen und Konfigurationen

4.1
Alarm PIN
Personen, die in irgendeiner Form bedroht werden oder unter Zwang handeln, können mittels
spezieller PIN Eingaben einen stillen Alarm auslösen. Der stille Alarm soll vom Bedrohenden
unbemerkt bleiben, aber den Werkschutz entsprechend informieren. Deshalb wird trotz des
Alarms der betreffenden Person Zutritt gewährt. Gleichzeitig erscheint auf den
Arbeitsstationen eine Warnmeldung mit dem Hinweis auf die Verwendung eines Alarm PINs
unter Angabe des Durchtritts, an dessen Leser die Alarm PIN eingegben wurde, und der
Person, die die Alarm PIN eingegeben hat.
Dazu stehen zwei Varianten zur Verfügung, die gleichzeitig aktiviert sind und zwischen denen
die bedrohte Person wählen kann:
1.
2.
HINWEIS!
Bei der zweiten Möglichkeit werden gegebenenfalls auch weitere Stellen angepasst.
Beispiel: 123119 wird zu 123120
4.2
Verdrahtung und Konfiguration für Batteriestatusmeldungen
Zur Alarmierung bei niedrigem Batteriestatus und Netzausfall werden folgende Einrichtungen
der Hard- und Software benötigt, damit entsprechende Impulse an die GMA weitergeleitet
werden können.
Es wurde festgelegt, dass dafür die Ein- und Ausgangskontakte 8 (IN8 und OUT8) des AMCs
verwendet werden.
Verdrahtung
Das Signal über den niedrigen Batteriestatus muss zunächst als Eingangssignal auf den AMC
geleitet werden, damit darauf entsprechend reagiert werden kann.
F.01U.169.834 | V 2.1 | 2011.07
Die Eingabe des PINs in umgekehrter Reihenfolge (321321 statt 123123).
Die Erhöhung der letzten Ziffer um "1" (123124 statt 123123).

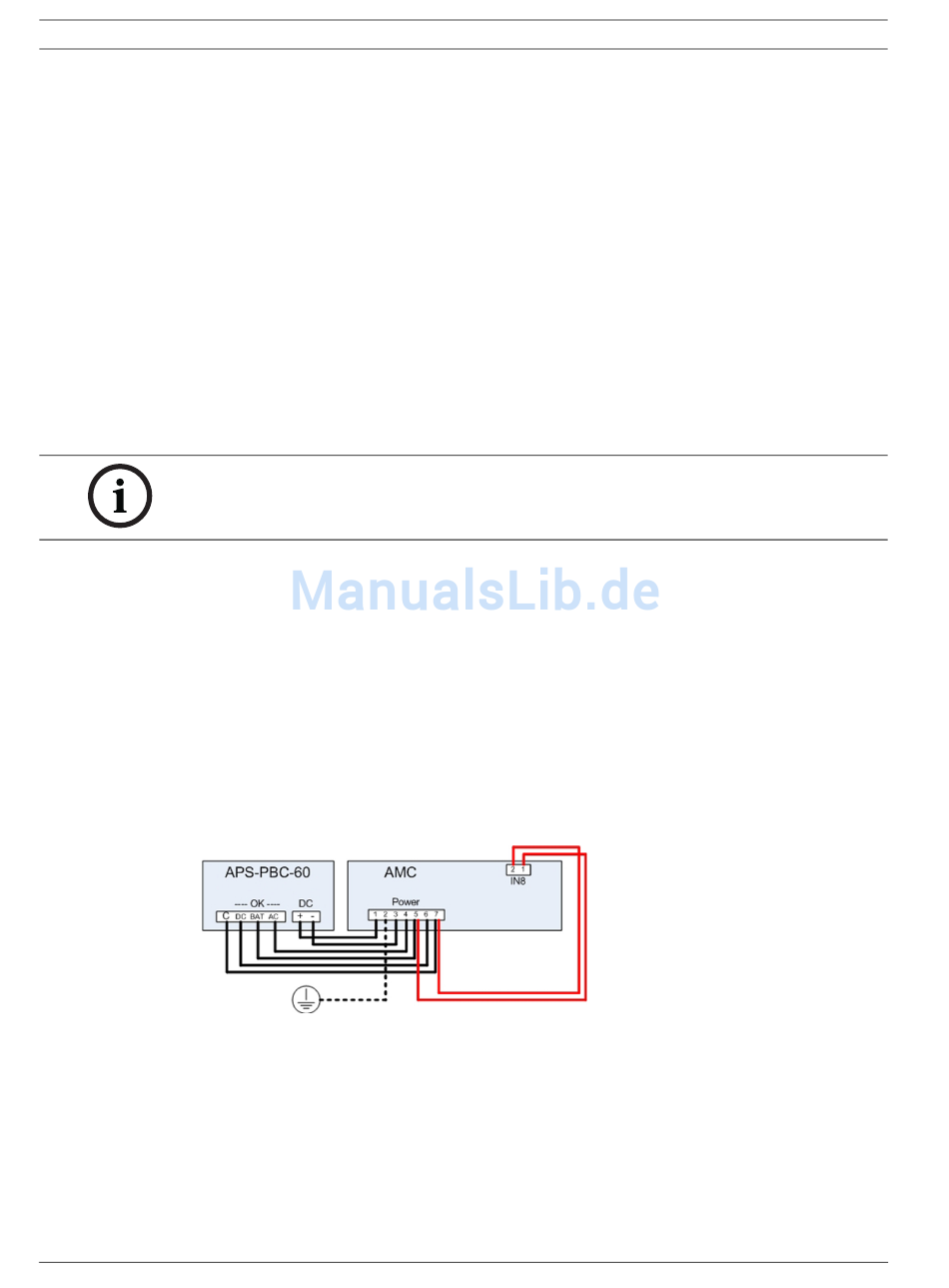

Klemmen Sie auf der Stromversorgung des AMCs (Stecker POWER) zu den Anschlüssen
5 (= USV Batterie) und 7 (= USV Common) jeweils ein weiteres Kabel.
Leiten Sie diese Kabel zum Eingangskontakt 8 (Stecker IN8) und klemmen Sie das Kabel
von 5 auf 1 und von 7 auf 2 des Eingangskontaktes.
Verdrahten Sie den Ausgangskontakt 8 (Stecker OUT8) und verbinden Sie ihn zum
entsprechenden Eingang der GMA.
