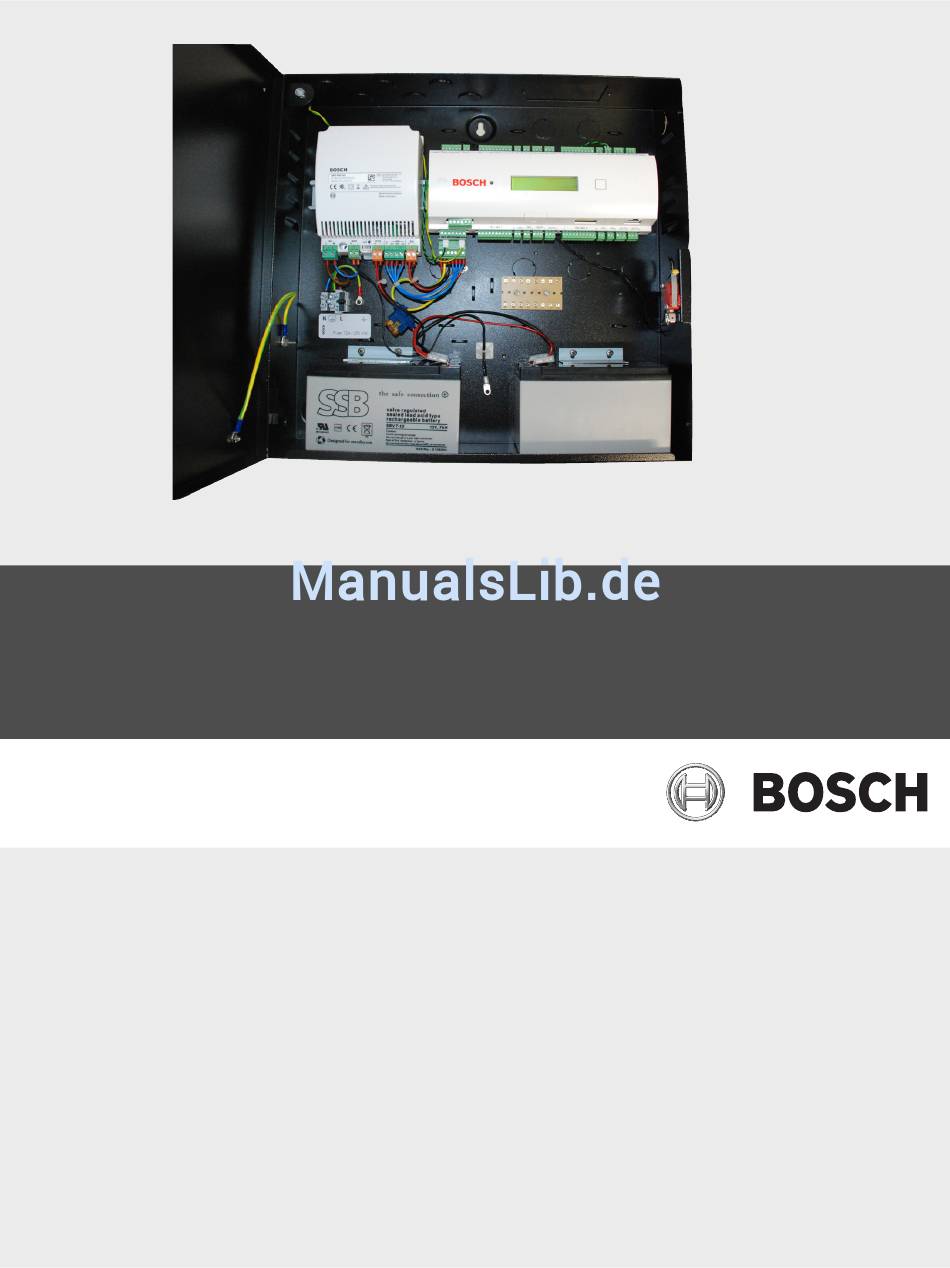

  • Seite 1 AMC2 und Gehäuse als Schalteinrichtung GMA Montageanleitung nach VdS 2119...
  • Seite 3 AMC2 und Gehäuse nach VdS 2119 Einleitung | de Einleitung Diese Montageanleitung beschreibt die VdS-gerechte Montage des AMC2 4R4 mit dem Gehäuse F.01U.166.459, CTN: AEC-AMC2-VDS. Bestellinformationen AEC-AMC2-VDS SAP-Nr. F.01U.166.459 8717332765485 800549580007 VdS Zulassungs-Nr. G 110090 VdS Klasse C = Verwendung als Schalteinrichtung in Einbruchmeldeanlagen ...
  • Seite 4 | Montageanleitung AMC2 und Gehäuse nach VdS 2119 Montageanleitung Zur Montage und Bestückung des Gehäuses gehen Sie wie folgt vor: Gehäuse auspacken und öffnen. Das Gehäuse ist bereits mit einigen Komponenten vormontiert. = Hutschiene zur Befestigung der Stromversorgung und des AMCs = Stecker zum Anschluss der Stromversorgung = Lötleiste für Widerstände...
  • Seite 5 – das ETH Kabel – die Leser- und Türverkabelung Die LED in die Halterung einschrauben und den AMC2 4R4 sowie das Netzteil auf die Hutschiene setzen. Zwischenstecker auf der POWER-Schnittstelle anbringen. = Mit der Schnittstelle IN8 (power good) - siehe nächstes Bild - verbinden...
  • Seite 6 | Montageanleitung AMC2 und Gehäuse nach VdS 2119 UPS Kabelsatz, Erdung AMC2 4R4, Netzteilüberwachungskabel und DC Kabel montieren. Den Sabotagedeckelkontakt auf die Schnittstelle T stecken. F.01U.169.834 | V 2.1 | 2011.07 Montageanleitung Bosch Access Systems GmbH...
  • Seite 7 AMC2 und Gehäuse nach VdS 2119 Montageanleitung | de Das Gehäuse am geplanten Montagort an der Wand befestigen. Die Akkumulatoren einsetzen und befestigen. Die Akku’s verkabeln. = rot auf rot = schwarz auf schwarz = Mit der Schnittstelle BAT auf der Stromversorgung verbinden 10.
  • Seite 8 | Montageanleitung AMC2 und Gehäuse nach VdS 2119 11. Die Widerstände entsprechend der Widerstandstabelle einsetzen. Die Parameter der Widerstände sind der jeweiligen Anleitung Eingangsüberwachung GMA zu entnehmen. 12. Tür einhängen und Erdungskabel befestigen. 13. Führen Sie eine Sichtprobe durch.
  • Seite 9 AMC2 und Gehäuse nach VdS 2119 Montageanleitung | de 17. Führen Sie eine Funktionsprobe durch. 18. Den Deckel schließen und verschrauben (2 Schrauben- oben und unten). 19. ACHTUNG: Falls die Seitenwand des Gehäuses nicht einwandfrei einzusehen ist, muss das mitgelieferte VdS Prüfschild auf dem Deckel angebracht werden.
  • Seite 10 | Ablaufbeschreibungen zur Scharf-/Unscharfschaltung AMC2 und Gehäuse nach VdS 2119 Ablaufbeschreibungen zur Scharf-/Unscharfschaltung Darstellung der Lesersignale F.01U.169.834 | V 2.1 | 2011.07 Montageanleitung Bosch Access Systems GmbH...
  • Seite 11 AMC2 und Gehäuse nach VdS 2119 Ablaufbeschreibungen zur Scharf-/Unscharfschaltung | de Scharf-/Unscharfschaltung in tabellarischer Form Benutzeraktion Lesersignale Bedeutung [Ausgangssituation] konstantes gelbes Signal (Kreis) Der Leser ist online und betriebsbereit. Betätigung der Taste 7 oder des zum konstanten gelb blinken grün Anfrage an die EMA, ob diese bereit zum Türtasters bei Lesern ohne...
  • Seite 12: Einstellungen Und Konfigurationen

    | Einstellungen und Konfigurationen AMC2 und Gehäuse nach VdS 2119 Einstellungen und Konfigurationen Alarm PIN Personen, die in irgendeiner Form bedroht werden oder unter Zwang handeln, können mittels spezieller PIN Eingaben einen stillen Alarm auslösen. Der stille Alarm soll vom Bedrohenden unbemerkt bleiben, aber den Werkschutz entsprechend informieren.
  • Seite 13 AMC2 und Gehäuse nach VdS 2119 Einstellungen und Konfigurationen | de Konfiguration Nun muss die Software so eingestellt werden, dass sie auf das Signal reagiert und es über den Ausgang an die GMA weiterleitet. – Starten Sie den Konfigurator der Access Professional Edition und öffnen Sie die Seite Ausgangssignale.
  • Seite 14 | Einstellungen und Konfigurationen AMC2 und Gehäuse nach VdS 2119 – Kontrollieren Sie die Angaben der Einträge des Listenfeldes (7). – Für das Signal 0-8 setzten Sie den Aktionstyp Zustandsnachführung (8). Alle weiteren Parameter bleiben leer. – Speichern Sie die vorgenommenen Einstellungen über die Schaltfläche Übernehmen.
  • Seite 15 AMC2 und Gehäuse nach VdS 2119 Einstellungen und Konfigurationen | de Zusätzliche Parameter einrichten und aktivieren Im Zutrittskontrollsystem Access Professional Edition können zusätzliche Parameter eingerichtet werden, die bestimmte Standardeinstellungen ändern oder außer Kraft setzen können. Dazu kann im Konfigurator ein spezieller Dialog aufgerufen werden, über den für alle Zutrittskontrollgeräte Parameter gesendet werden können.
  • Seite 16 | Einstellungen und Konfigurationen AMC2 und Gehäuse nach VdS 2119 4.3.1 VdS Modus für Leseranzeige bei Scharfschaltung Für die Leseranzeige bei scharfgeschalteter Alarmanlage existieren zwei Varianten. (Die fol- gende Beschreibung richtet sich nach der Verwendung von DELTA 1000/1010 Lesern.) Abwechselndes Blinken von rot (Kreuz) und gelb (Kreis), so dass für jeden erkennbar ist,...
  • Seite 17 AMC2 und Gehäuse nach VdS 2119 Einstellungen und Konfigurationen | de 4.3.2 Wartezeit bei Scharfschaltung Wenn der Leser die Aufforderung zur Scharfschaltung an die GMA schickt, wartet er eine bestimmte Zeit auf die Antwort (Scharf geschaltet). Diese Wartezeit wird über den Parameter ARMINGTIME bestimmt und beträgt in der Standardeinstellung 5 Sekunden (50 1/10 Sek.).
  • Seite 18 | Einstellungen und Konfigurationen AMC2 und Gehäuse nach VdS 2119 F.01U.169.834 | V 2.1 | 2011.07 Montageanleitung Bosch Access Systems GmbH...
  • Seite 20 Bosch Access Systems GmbH Charlottenburger Allee 50 D-52068 Aachen Germany www.boschsecurity.com © Bosch Access Systems GmbH, 2010...
