Inhaltszusammenfassung für TRENDnet TI-G50

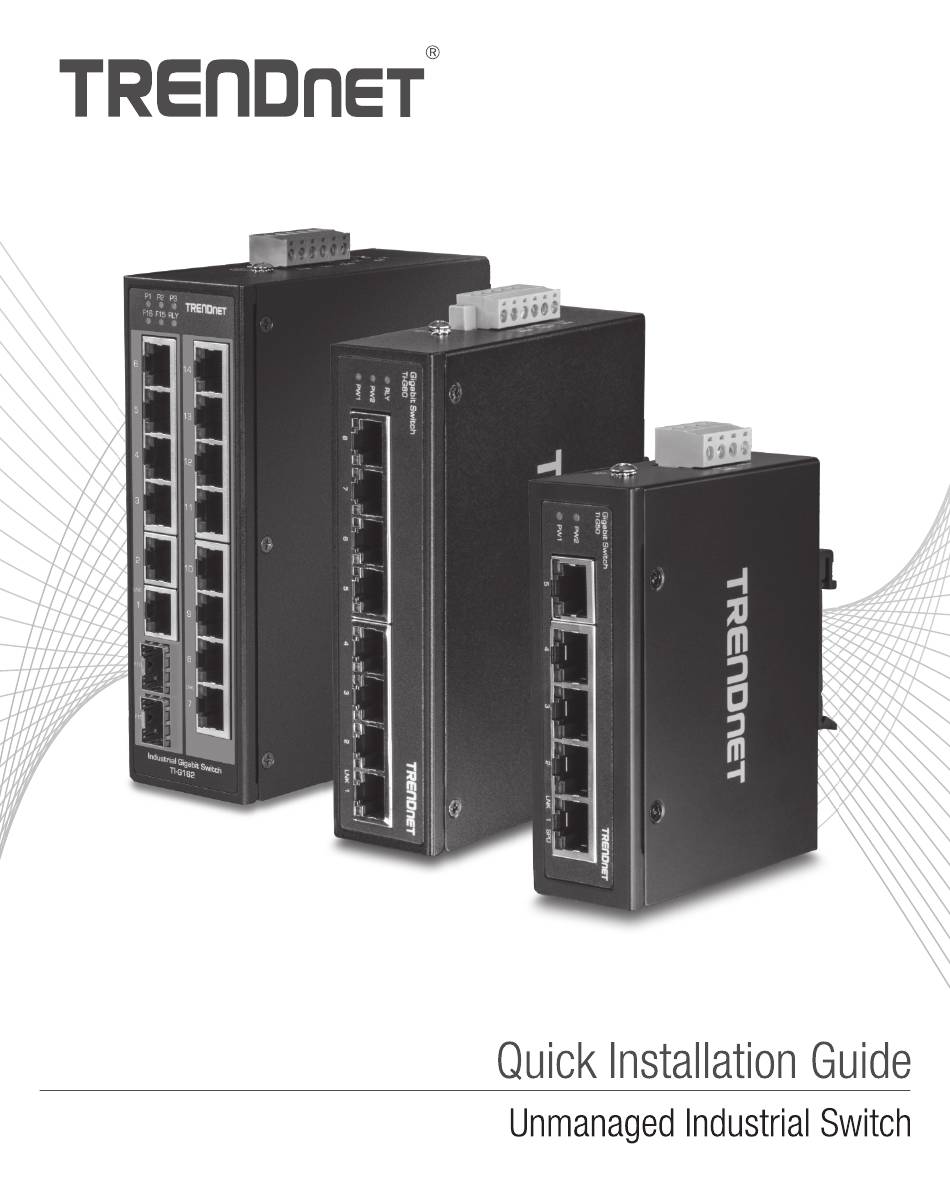

- Seite 1 Quick Installation Guide UnmanagedIndustrial Switch...
- Seite 2 Table of Contents 1 Deutsch 1. BevorSie Anfangen 2. Schnellübersicht 3. Hardware-Installation https://www.trendnet.corn/qig/1365...
-
Seite 3: Bevor Sie Anfangen
1. Bevor SieAnfangen Paketinhalte • Tl-G50 / Tl-G62 / Tl-G80 / 02 / 62 /Tl-E50 / Tl-E80 / Tl-G262 • Kurzanleitung zur Installation • Abnehmbare Anschlussleiste • DIN-Schienenmontage • Wandmontageplatten Mindestanforderungen • Bestehendes Netzwerk • Stromversorgung Schalter Verbrauch Tabelle Switch-Modell Switch-Stromverbrauch DC-Eingangsleistungsbereich Tl-G50... - Seite 4 Unverwalteter industrieller Switch Modell Netzteil. Netzteil-Modell Max. Leistung DC output Hinweis geliefert Tl-M6024 24V / 2.5A DIN-Rail Tl-S12024 120W 24V / 5A DIN-Rail Tl-S12048 120W 48V / 2.5A DIN -Rail Tl-S24048 48V / 5A DIN-Rail Tl-S48048 480W 48V / IOA DIN-Rail 48VDC3000 160W...
- Seite 5 2. Schnellübersicht Hinweis: Das Switch-Modell und das Netzteil können von dem im folgenden Beispiel abweichen Network TI-SI 2048 Tl-G80...
- Seite 6 3. Hardware-installation Der Schalter kann auf dem Desktop,an der Wand Oderauf einer DIN-Schiene installiert werden. Anleitung zur DIN-Schienenmontage 1. Befestigen Sie die DIN-Schienenmontageklammeram Schalter. Hinweis: Der Switch kann sich von dem in den folgenden Beispielengezeigten unterscheiden. 2. Positionieren Sie den gerät vor der DIN-Schieneund haken Sie die Montageklammer über dem oberen Teil der Schiene.
- Seite 7 Instructions de fixation murale 1.Fixezles plaquesde fixationmuraleå l'switch. 2. Installez le appareil.
- Seite 8 Stromanschluss 1. Befestigen Sie den Stromversorgung (getrennt erhältlich) an dem inbegriffenen Anschlussleiste (wie unten gezeigt), und sichern Sie ihn mit den Schrauben. Hinweis: Die Polaritäten müssen passen. 2. Schließen Sie den Anschlussblock an das Gerät an, bringen Sie den Nullleiter in Kontakt mit dem Boden und versorgen Sie den Netzadapter mit Strom.
- Seite 9 3. Schließen Sie eine Netzwerkquelle und die Geräte an den Schalter an. Uberprüfen Sie die LEDs,um sicherzustellen, dass die Anschlüsse funktionieren. Ihre Installation ist abgeschlossen. Hinweis: Bitte beachten Sie den Abschnitt zur LED-Definition auf Seite 8-13 für Ihr Switch- Modell. Wennauf IhremSwitch(II-GI 02 / TI-G162)vorhanden, k annder4-poligeDIN-Stecker a uchals zusätzlicher Netzeingang v erwendetwerden(48VDC3000-NetzteiI separaterhältlich).
-
Seite 10: Konformitätserklärung
Torrance, CA 90501 Zwolsestraat 156 2587 The Hague The Netherlands Informationen Produkt: TI-G50 / TI-G80 / TI-G62 / TI-G102 / Tl-G162 / TI-ESO / Tl-E80 / TI-G262 Produktname: S-Port Gehärteter Industrieller Gigabit DIN-Rail Switch 8-Port Gehärteter Industrieller Gigabit DIN•RaiI Switch... - Seite 11 If you haveany questionsregardingthe product installation,pleasecontact ourTechnicalSupport. Product Warranty Registration Toll free US/Canada: 1-855-373-4741 Pleasetake a momentto registeryour Regionalphonenumbers available productonline. Goto TRENDnet's websiteat: at www.trendnet.com/support www.trendnetcom/register TRENDnet 20675 Manhattan Place Torrance, CA90501 Copyright 0 2023.All RightsReserved. TRENDnet. UnmanagedIndustrialSwitch/ 07.10.2023...
