Inhaltszusammenfassung für TRENDnet TL2-E284

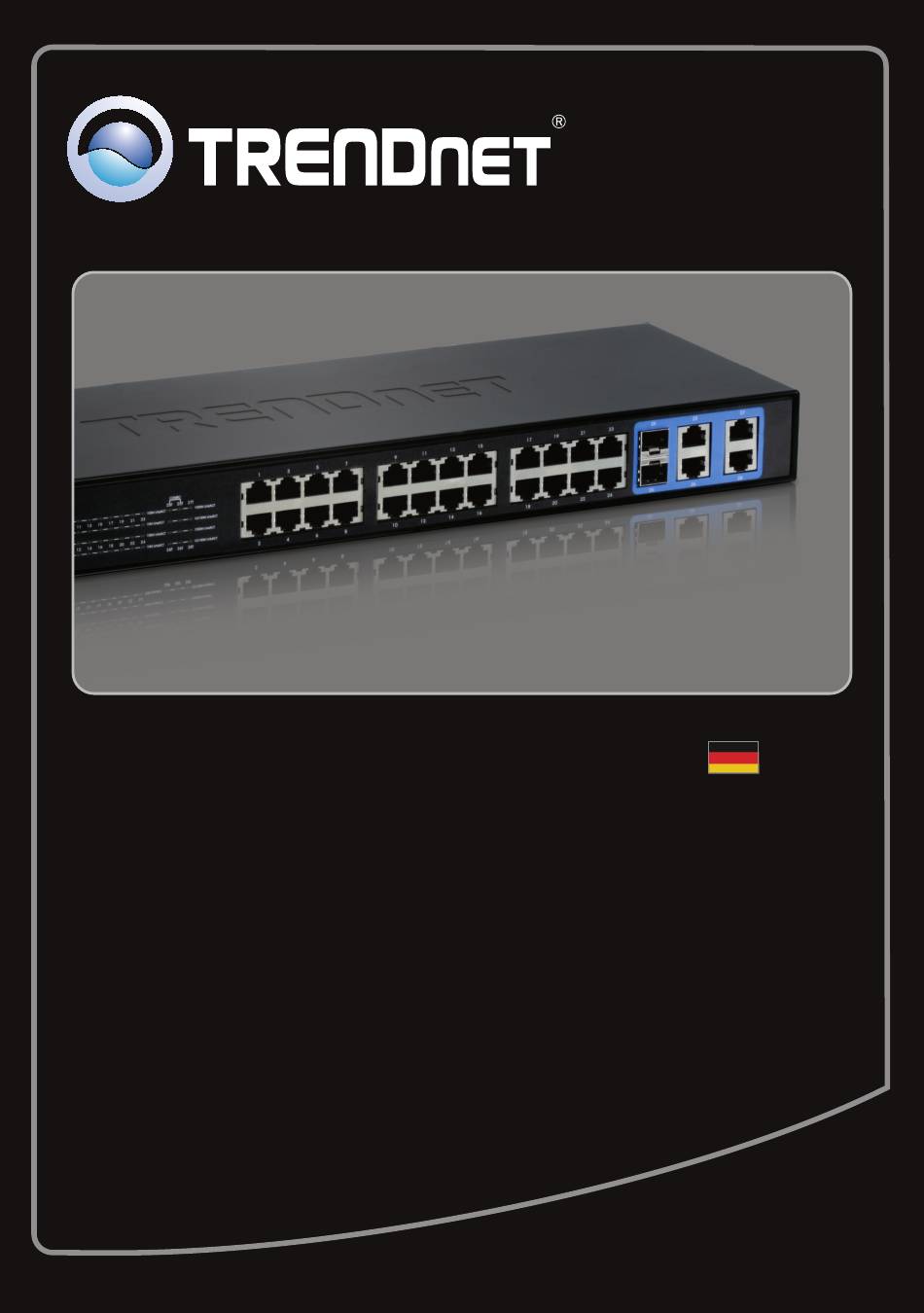

- Seite 1 Anleitung zur Schnellinstallation TL2-E284 1.01...
- Seite 2 Table of Contents Deutsch 1. Bevor Sie anfangen 2. Installation der Hardware 3. LEDs 4. Konfiguration des Switch Troubleshooting Version 11.05.2010...
- Seite 3 1. Bevor Sie anfangen Packungsinhalt Ÿ TL2-E284 Ÿ Anleitung zur Schnellinstallation Ÿ CD-ROM (Bedienungsanleitung) Ÿ RS-232-Konsolenkabel (3 m / 9.8 ft.) Ÿ Stromkabel (1.8 m / 5.9 ft.) Ÿ Montagesatz für Gestell Voraussetzungen für die Installation Ÿ Web Browser: Internet Explorer (6.0 oder höher) Ÿ...
- Seite 4 Die Mini-GBIC Ports sind gemeinsam mit Gigabit Ethernet Ports 25 und 26 verbunden. D.h. bei Einsatz der Mini-GBIC-Ports, werden Ports 25 und 26 deaktiviert. 1. Schließen Sie das Stromkabel an der Rückseite des TL2-E284 an und stecken Sie es in eine Steckdose. 2. Verbinden Sie den Computer über ein Kat-5e oder Kat-6 RJ-45-Netzwerkkabel mit einem freien Ethernet-Port des TL2-E284.
- Seite 5 3. LEDs PWR (Stromversorgung) SYS (System) 1000M LINK/ACT 10/100M LINK/ACT 10/100M LINK/ACT 10M LINK/ACT...
- Seite 6 LED für Gerätestatus Farbe Sequenz Definition Grün Leuchtet Gerät eingeschaltet PWR (Stromversorgung ) n.v. Gerät ausgeschaltet Grün Leuchtet Gerät ist bereit SYS (System) n.v. Gerät ist nicht bereit Farbe Ethernet-LED (RJ-45) Sequenz Definition 100/200 MBit/s (Halb-/Vollduplex) verbunden Leuchtet (pro Port) 100/200 MBit/s (Halb-/Vollduplex) 100M LINK/ACT Grün...
- Seite 7 Netzwerkgeräte mit dieser IP-Adresse versehen sind. (Im Abschnitt Problembehandlung finden Sie weitere Angaben zur Konfiguration der TCP/IPEinstellungen Ihres PCs.) 2. Der TL2-E284 kann über drei verschiedene Methoden konfiguriert werden: über den Webbrowser, den Konsolen-Port und Telnet. 1. Verwendung des Webbrowsers 1.
- Seite 8 2. Verwendung des Konsolen-Ports Hinweis: Um den Umschalter über den Konsolen-Port zu konfigurieren, ist ein Terminalprogramm wie HyperTerminal erforderlich. Die folgende Anleitung zeigt, wie Sie den Umschalter mittels HyperTerminal auf einem Windows-PC konfigurieren. 1. Verbinden Sie einen seriellen Port Ihres Windows-PCs über das RS-232-Kabel mit dem Konsolenport Ihres Umschalters.
- Seite 9 5. Konfigurieren Sie die folgenden Einstellungen, klicken Sie auf Apply (Übernehmen) und anschließend auf OK. Bits pro Sekunde: 115200 Datenbits: 8 Parität: None (Nein) Stoppbits: 1 Flusssteuerung: None (Nein) 6. Drücken Sie auf die Eingabetaste. 7. Geben Sie den Benutzernamen und das Kennwort ein und klicken Sie dann auf Login (Anmelden).
- Seite 10 Sekunden und stecken es dann wieder ein. Die Konfiguration ist jetzt abgeschlossen. Hinweis: Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TL2-E284 finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von TRENDnet unter www.trendnet.com.
- Seite 11 Troubleshooting 1. How do I configure TCP/IP settings on my computer? Windows 7 1. Go into the Control Panel, click Network and Internet, click Network and Sharing Center, click Change Adapter Settings and then right-click the Local Area Connection icon and then click Properties. 2.
- Seite 12 HyperTerminal? Bits per Second: 115200; Data bits: 8; Parity: None; Stop bits: 1; Flow control: None. 5. I changed the IP address of the switch, but I forgot it. How do I reset my TL2-E284? Follow the instructions below: 1.
- Seite 14 Copyright ©2010, All Rights Reserved. TRENDnet.
