Wichtig: Diese Anweisungen aufbewahren
Diese Anleitung sollte nur von ausgebildetem
Service-Personal verwendet werden.
des Gerätes in einer nicht vom Hersteller angegebenen
Weise kann der durch das Gerät bereitgestellte Schutz
beeinträchtigt werden.

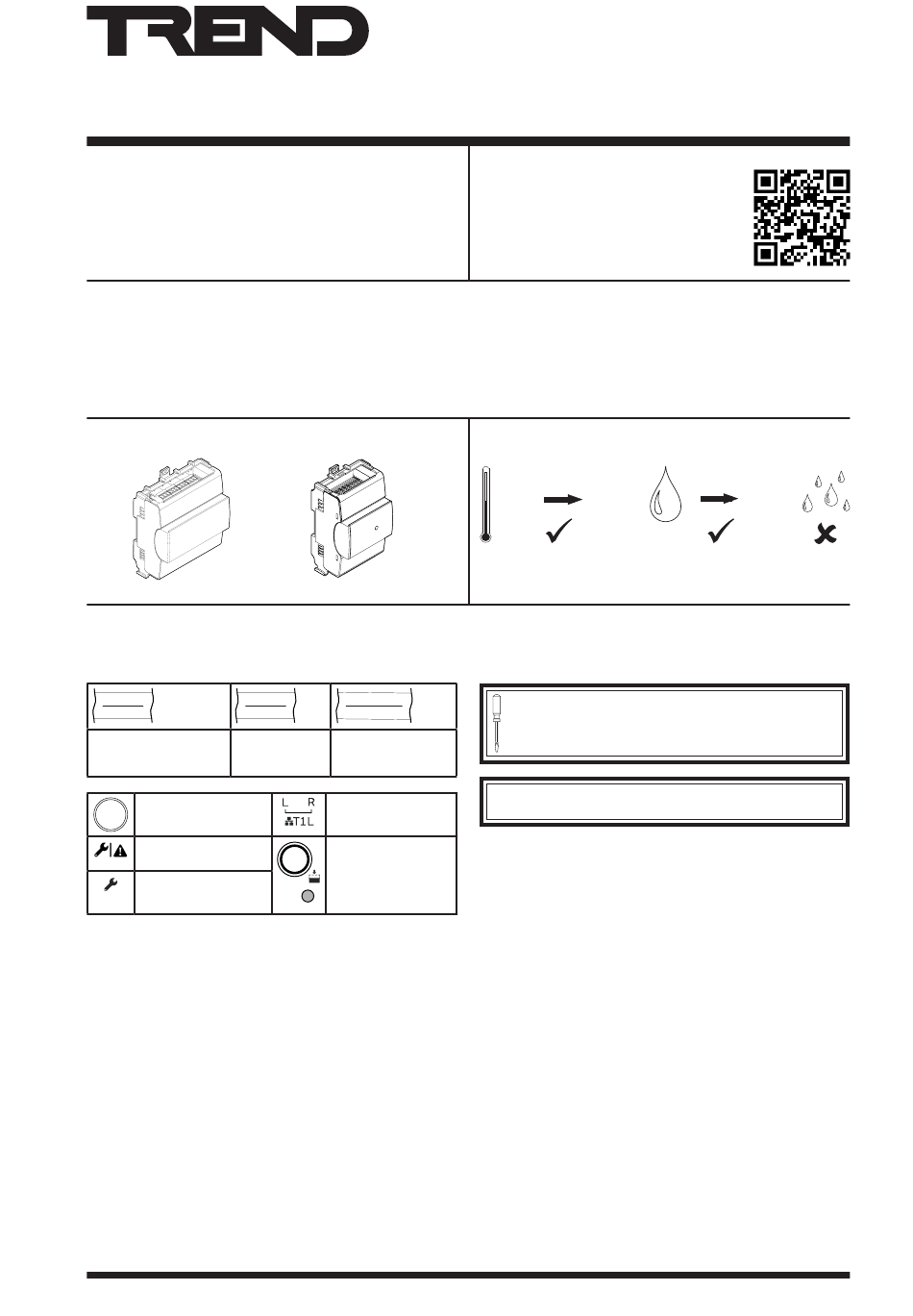

INHALT
1
Kartoninhalt ...................................................................1
2
Lagerung .......................................................................1
3
Installation .....................................................................1
4
1

KARTONINHALT

16UIO
8UIO-105
16DI
8DO
8DO-HOA
3

INSTALLATION

Auf IQ5-IO Modulen verwendete Bezeichnungen
C
IOn
C
nn
nn
nn
Universalein-/-
Digitaleingang-
ausgangsklemme
sklemme
(nur UIO-Module)
(nur DI-Module)
Gerätestatus-
Anzeige
Servicestatus-
Anzeige
Servicetaste
IQ5-IO-E/A-Module Installationsanleitung - Montage TG201484GER Ausgabe 4, 19. Mai 2025
Bei Verwendung
8UIO
8UIO-HOA
4UIO
8DI
4DO
DIn
INn NOnNCn
nn
nn nn nn
Digital-/Relaisaus-
gangsklemme
(nur DO-Module)
T1L-Bus-
Statusanzeige
Hand-Aus-Auto-
Steuerung
(nur HOA-Varianten)
Auto
Installationsanleitung - Montage
https://partners.trendcontrols.com
5
Hot-Swap-Modulsockel ...............................................20
6
Wartung .......................................................................21
7
Entsorgung ..................................................................21
8
Tabelle der Gefahrenstoffe aus China ....................... 22
2

LAGERUNG

-40 °C
+70 °C
H O
Hinweis: Für Temperaturen unter 0 °C muss besonders sorgfältig
darauf geachtet werden, dass es nicht zu Kondensation am
oder im Gerät kommt.
Gemäß Empfehlungen sollte die Installation mit den
lokalen Sicherheitsrichtlinien übereinstimmen (z. B.
HSE Memorandum of Guidance on Electricity at Work
Regulations 1989, USA National Electric Code).
Alle angeschlossenen Geräte müssen durch verstärkte
Isolierung vom Netz getrennt werden.
VORSICHT:
1)
Verbinden
Sie
nicht
Klasse-2-Stromkreise miteinander.
2) Hohe Spannungen - Trennen Sie vor der Wartung alle
Laststromkreise.
3) Um die Gefahr eines elektrischen Schlages zu verringern -
Schließen Sie das Gerät nicht an einen Stromkreis mit einer
Spannung von mehr als 150 Volt AC gegen Erde an.
IQ5-IO
-E/A-Module
95 %
5
rel. F.
2
die
Ausgänge
verschiedener
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TREND IQ5-IO

Inhaltszusammenfassung für TREND IQ5-IO

  • Seite 1: Inhaltsverzeichnis

    3) Um die Gefahr eines elektrischen Schlages zu verringern – Schließen Sie das Gerät nicht an einen Stromkreis mit einer Spannung von mehr als 150 Volt AC gegen Erde an. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 2: Abmessungen

    (nur HOA-Varianten) 70 mm 105 mm 54,5 mm 109,5 mm 74,5 mm 60 mm IO-HOT-SWP-70 IO-HOT-SWP-105 49 mm 101,5 mm 136 mm 70,5 mm 140,5 mm 78,25 mm 105,5 mm IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025.
  • Seite 3 Das Gerät ist nach UL als „UL60730-registrierte, off ene Energiemanagementanlage“ eingestuft. Endanschlag DIN-Hutschiene Um die Anforderungen an die HF-Exposition einzuhalten, sollte ein Abstand von 20 cm zwischen dem Gerät und dem Menschen eingehalten werden. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 4: Anschluss Des T1L-Busses - Übersicht

    Die Busspannung darf bei Volllast nicht unter 19 V fallen. Hinweis: Bei der Planung des Netzwerks müssen Sie die Last der einzelnen T1L-Geräte berücksichtigen, da dies dazu führen kann, dass Sie das Netzwerk unterbrechen müssen, um zusätzliche Netzteile hinzuzufügen. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025.
  • Seite 5 Kupferkabel, 20 AWG (Feuerwarnkabel) (0,8 mm), mit Folie umwickelt. Kat5/Kat6 Standard-IT- 8 Adern, 4 Paare, massives blankes 720 m 648 m 217 m Netzwerkkabel Kupfer, 23 AWG, paarweise verdrillt. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...
  • Seite 6 Alle Ausgänge EIN 0,33 0,12 8DO-HOA Alle Ausgänge EIN 0,235 0,08 Wenn andere T1L-Geräte über den T1L-Bus mit Strom versorgt werden sollen, muss auch deren Stromverbrauch berücksichtigt werden. Einzelheiten zum Stromverbrauch finden Sie im entsprechenden Datenblatt. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025.

  • Seite 7: Ddc-Station Ausschalten

    Sie dann die Module auf dem Hot-Swap-Modulsockel, andernfalls gehen Sie zu Schritt (9) über, um die Module direkt auf der DIN-Hutschiene zu montieren. Die hinteren Befestigungsklammern in die richtige Position bringen Hot-Swap-Modulsockel auf DIN-Hutschiene montieren DIN-Hutschienen müssen geerdet werden. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 8: Montieren Sie Die Module Auf Dem Hot-Swap-Modulsockel

    Installationsanleitung – Montage INSTALLATION (fortgesetzt) Montieren Sie die Module auf dem Hot-Swap-Modulsockel (falls erforderlich) Die hinteren Befestigungsklammern in die richtige Position bringen Module auf Hot-Swap-Modulsockel montieren DIN-Hutschienen müssen geerdet werden. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025 .

  • Seite 9: Montieren Sie Das/Die Modul(E) Auf Der Din-Hutschiene

    IQ5-IO Montieren Sie das/die Modul(e) auf der DIN-Hutschiene (wenn der Hot-Swap-Modulsockel NICHT verwendet wird) Die hinteren Befestigungsklammern in die richtige Position bringen Module auf DIN-Hutschiene montieren DIN-Hutschienen müssen geerdet werden. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 10: T1L-Bus - Installation Von Verdrahtungsadaptern

    Bringen Sie je nach Bedarf links oder rechts an jedem T1L-Gerät einen Adapter an, und achten Sie dabei auf die richtige Position der Strom- und Datenanschlüsse: IQ5-IO-ADPT-Verdrahtungsadapter (siehe Schritt 6 für Montageoptionen) IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025 .

  • Seite 11: T1L-Bus - Montage Von Verbindungskabeln

    VORSICHT: Der 0 V- UND der Erdungsanschluss müssen wie dargestellt angeschlossen werden. Wird die korrekte Verdrahtung der T1L-Geräte nicht beachtet, können die Geräte am T1L-Bus beschädigt werden, wenn an einem der E/A-Anschlüsse eine transiente Hochspannung auftritt. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 12: T1L-Bus - Anschluss Zusätzlicher Netzteile

    Verdrahtung der T1L-Geräte nicht beachtet, können die Geräte am T1L-Bus beschädigt werden, wenn an einem der E/A-Anschlüsse eine transiente Hochspannung auftritt. Die 24-V-Leitung jeder Spannungsversorgung (einschließlich DDC-Station) muss von der jeweils anderen galvanisch getrennt werden. T1L-Bus – Verdrahtungsadapterabdeckungen anbringen (falls erforderlich) IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025.

  • Seite 13: T1L-Bus - Montage Der Endabdeckung Am T1L-Gerät

    T1L-Bus – Montage der Endabdeckung am T1L-Gerät Hinweis: Eine Abdeckung ist im Lieferumfang der IQ5-DDC-Station enthalten. Ersatzabdeckungen sind ebenfalls auf Bestellung erhältlich (z. B. IQ5-IO-END-10). Die Abdeckung kann je nach Bedarf auf beiden Seiten des T1L-Geräts angebracht werden. Abdeckungen der Modulanschlüsse entfernen...

  • Seite 14: Anschluss Der Ein-/Ausgänge - Übersicht

    Verwenden Sie für 70 mm breite Module den AUX-TRM- 16-Klemmenleiste mit zwei gemeinsamen Gruppen von 10-Klemmenblock mit zwei gemeinsamen Gruppen von 8 Steckklemmen: 5 Steckklemmen: IEC: 0,2 bis 1,5 mm 28 bis 14 AWG 8 mm IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025.

  • Seite 15: Analogausgang

    4 bis 10 mA 0 bis 20 mA 0 bis 20 mA 4 bis 20 mA 4 bis 20 mA 24 V DC externe + 5/-10 % Spannungs- 75 mA versorgung max. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 16: Anschließen Von Digitaleingängen

    Logik- Bei einer Lastimpedanz Liegt die Lastimpedanz unter frei Kollektor schaltkreis über 1,6 kΩ (z. B. bei einer 1,6 kΩ (z. B. bei einer Glühlampe LED-Anzeige). oder Relaisspule), muss ein 1,6 kΩ-Widerstand in Reihe mit dem Eingang geschaltet werden wie vorstehend dargestellt. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025.

  • Seite 17: Anschließen Von Digital-/Relaisausgängen

    Treiber aus = Last ein Raise/Lower mit 2 Ausgängen INn NOnNCn INn NOnNCn nn nn nn nn nn nn ANTRIEB Span- Span- Span- LAST LAST nungsver- nungsver- nungsver- sorgung sorgung sorgung IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 18: Optionale Steckbrücke An Den "In"-Klemmen Auf Do-Modulen Anbringen

    Optionale Steckbrücke an den „IN“-Klemmen auf DO-Modulen anbringen (falls erforderlich) NC2 NO2 8DO-HOA IO-JUMPER-4 IO-JUMPER-2 Hinweis: Wenn Sie nicht möchten, dass eines der Relais verbunden ist, können Sie den entsprechenden Stift mit einer Spitzzange herausbrechen. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025.

  • Seite 19: Entfernen Des Moduls Von Der Din-Hutschiene

    ENTFERNEN DES MODULS VON DER DIN-HUTSCHIENE Stromversorgung trennen Anschlussabdeckungen entfernen (einschließlich E/A-Versorgung) Warnung: An den E/A-Anschlüssen können gefährliche Spannungen anliegen. Vor dem Berühren trennen. Kabelgebundene Modul von der DIN-Hutschiene E/A-Steckverbinder abziehen abnehmen IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 20: Entfernen Des Moduls Von Dem Hot-Swap-Modulsockel

    IQ5-IO Installationsanleitung – Montage ENTFERNEN DES MODULS VON DEM HOT-SWAP-MODULSOCKEL Anschlussabdeckungen entfernen Warnung: An den E/A-Klemmen können gefährliche Spannungen anliegen. Kabelgebundene Modul von der DIN-Hutschiene E/A-Steckverbinder abziehen abnehmen IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025.

  • Seite 21: Wartung

    Nichtbeachtung kann es zu Schäden am Gerät kommen. ENTSORGUNG WEEE-Richtlinie: Am Ende der Verwendungszeit sollten die Verpackung und das Produkt über ein entsprechendes Recycling- Zentrum entsorgt werden. Nicht mit normalem Hausmüll entsorgen. Nicht verbrennen. IQ5-IO-E/A-Module Installationsanleitung – Montage TG201484GER Ausgabe 4, 19. Mai 2025...

  • Seite 22: Tabelle Der Gefahrenstoffe Aus China

    Geschäftsbereichs Connected Building der Honeywell Technologies SARL, Z.A. La Pièce, 16, 1180 Rolle, Schweiz in Vertretung durch Trend Control Systems Limited. Trend Control Systems Limited behält sich das Recht vor, diese Publikation von Zeit zu Zeit zu überarbeiten und Änderungen im Inhalt ohne Ankündigung vorzunehmen.
