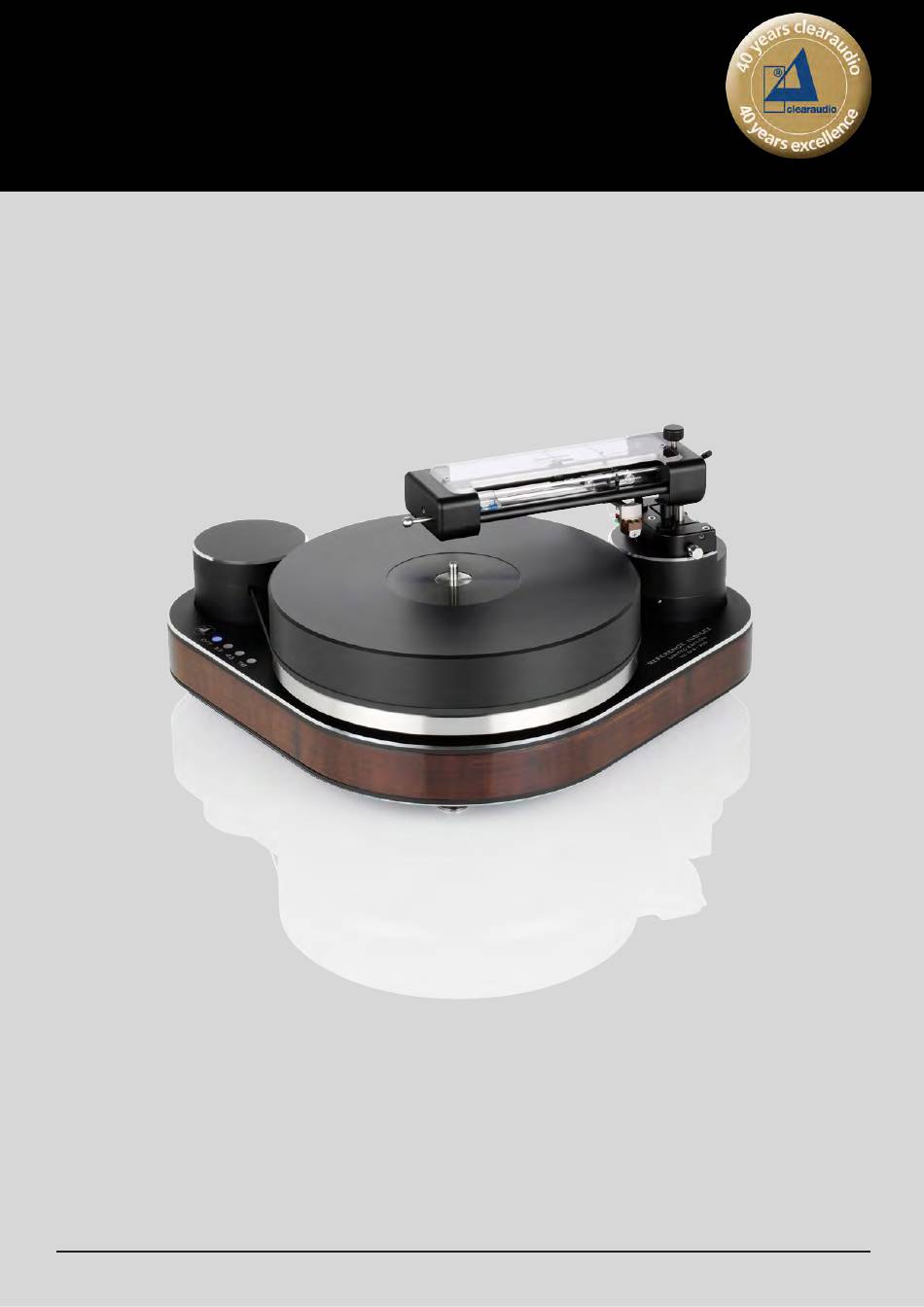

- Seite 1 Reference Jubilee Bedienungsanleitung Abb. ähnlich © clearaudio electronic GmbH, 2025-09 Made in Germany...
- Seite 2 Sehr verehrte clearaudio - Kundin, sehr verehrter clearaudio - Kunde, Reference Jubilee Sie haben sich für ein clearaudio Laufwerk entschieden, ein hochwertiges Produkt der clearaudio electronic GmbH. Die limitierte Edition, anlässlich des 40-jährigen Firmenjubiläums, kombiniert historisches Design der letzten Jahrzehnte mit neuen technischen Entwicklungen Reference Jubilee Um den vollen Klanggenuss des Laufwerkes nutzen zu können, lesen Sie bitte...
- Seite 3 Bedienungsanleitung 2. Wichtige Sicherheitshinweise 1. Allgemeine Hinweise • Lesen Sie diese Hinweise und bewahren Sie diese Anweisungen auf. Beachten und befolgen Sie alle Anweisungen. • Nicht für Kinder unter 6 Jahren geeignet! Lieferumfang kann verschluckbare Kleinteile enthalten. Erstickungsgefahr durch Folie und Kleinteile. Halten Sie Folien, Tüten, Riemen, etc.
-
Seite 4: Inhaltsverzeichnis
4. Montage Tonarm und Tonabnehmer ........13 - 14 5. Inbetriebnahme und Kalibrierung der Geschwindigkeit ..14 - 15 6. Fehlerbehebung ..............16 - 17 7. Technische Daten ..............18 Garantieinformationen .............20 - 21 Stroboscope Testrecord Bedienungsanleitung ......22 - 23 Seite 4 © clearaudio electronic GmbH, 2025-09... -
Seite 5: Verpackungsübersicht
Bedienungsanleitung 1. Verpackungsübersicht Das clearaudio Reference Jubilee Laufwerk verlässt unsere Fertigung in einer besonders sicheren und eigens für dieses Laufwerk konzipierten Verpackung. ANSICHT10 ( 1 : 10 ) ICHT7 ( 1 : 10 ) Bewahren Sie diese Verpackung auf, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. -
Seite 6: Lieferumfang
Laufwerks. Dieser besteht aus: Abb. 2: Lieferumfang Plattenspielerkörper mit Magnetlager-Oberteil eingesetztem Lagerunterteil Sub-Plattenteller aus Edelstahl 3x Flat Pad Laufwerksunterleger Plattenteller aus POM Motorabdeckung Netzteil mit jeweiligen Adapter Befestigungsschelle für Sub-Teller aus Edelstahl und Innensechskantschlüssel Seite 6 © clearaudio electronic GmbH, 2025-09... - Seite 7 Bedienungsanleitung Fortsetzung Lieferumfang Abb. 2.1: Fortsetzung Lieferumfang 1 Paar weiße Handschuhe Schraubendreher Erdungskabel für das Laufwerk Synthetisches Lageröl zur gelegentlichen Schmierung des Plattentellerlagers Libelle zum Ausrichten Ihres o. Abb.: Tonarmbasis Laufwerkes (je nach bestellten Tonarm im Lieferumfang enthalten oder bereits vormontiert) o.
-
Seite 8: Aufbau
Reference Jubilee Nehmen Sie den Laufwerkskörper samt eingepasstem Lagerunterteil aus der darunter liegenden Verpackungsebene heraus und stellen Sie diesen mit den vormontierten Füßen (Spikes) auf die zuvor platzierten Laufwerksunterleger. Abb. 4: Reference Jubilee Auslieferungszustand Seite 8 © clearaudio electronic GmbH, 2025-09... - Seite 9 Es wird empfohlen, das Lager - zur Vermeidung von Brummproblemen - zu erden. Befestigen Sie hierfür das mitgelieferte Erdungskabel mithilfe der vorhandenen Schraube an der Lagerkappe. Reference Jubilee Abb. 5: Erden des 3.4) Entfernen Sie die Schutzhülle von der Keramikachse des Lagers. Beträufeln Sie die Keramikachse mit 1-2 Tropfen des mitgelieferten vollsynthetischen Lageröls (auch erhältlich über www.analogshop.de...
- Seite 10 Achten Sie darauf den Teller gerade aufzusetzen, damit dieser nicht verkantet und dadurch das Lager beim Aufsetzen beschädigt wird! Abb. 8: Aufsetzen des Edelstahl-Subteller 3.8) Nun kann die Befestigungsschelle vom Lageroberteil mit dem mitgelieferten Innensechskantschlüssel wieder entfernt werden. Abb. 9: Entfernen der Befestigungsschelle Seite 10 © clearaudio electronic GmbH, 2025-09...
- Seite 11 Bedienungsanleitung 3.9) Nehmen Sie nun den zweiten Plattenteller aus POM aus der Verpackung und setzen Sie diesen auf das Lageroberteil. Hierbei sollte die größere Aussparung (für das Plattenlabel) auf dem Plattenteller nach oben zeigen. Bitte beachten Sie, dass der Plattenteller beim Aufsetzen mindestens Zimmertemperatur (ca.
- Seite 12 Durch Drehen der unteren Einheit an den Laufwerksfüssen (Spikes) kann die Höhe des Plattenspielers eingestellt werden. Nur wenn das Laufwerk genau in Waage ist, erreichen Sie das Optimum an Klang! Abb. 13 a: Ausrichtung des Abb. 13 b: Höhenverstellung Laufwerkes Seite 12 © clearaudio electronic GmbH, 2025-09...
-
Seite 13: Montage Tonarm Und Tonabnehmer
Verbinden Sie den Netzstecker des Netzteils mit der Stromversorgung. Abb. 14: Verbindung Netzteil und Motor 4. Montage Tonarm und Tonabnehmer 4.1) Reference Jubilee Bei Bestellung des Laufwerkes in Kombination mit einem clearaudio Radial- Tonarm wird die benötigte Tonarmbasis bereits vormontiert. Zur finalen Justage und Montage der Tonarmbasis und des Tonarms verfahren Sie wie in der jeweiligen Bedienungsanleitung beschrieben. -
Seite 14: Inbetriebnahme Und Kalibrierung Der Geschwindigkeit
Durch Betätigen der beschrifteten Taster auf dem Motorgehäuse setzen Sie das Laufwerk mit der gewünschten Geschwindigkeit in Betrieb. Es empfiehlt sich, das Laufwerk bei Erstinbetriebnahme ca. 15-30 Minuten einlaufen zu lassen. Abb. 16: Bedienfeld Reference Jubilee Seite 14 © clearaudio electronic GmbH, 2025-09... - Seite 15 Bedienungsanleitung 5.2) Reference Jubilee selbstständig, um Dank der neu entwickelten Motorsteuerung kalibriert sich das immer die perfekte Geschwindigkeit zu halten. Eine manuelle Kalibrierung ist jedoch möglich. Dies wird insbesondere dann empfohlen, wenn das Laufwerk längere Zeit nicht im Betrieb war, Verschleißteile (z.B. Riemen) getauscht wurden oder das Laufwerk z.B.
-
Seite 16: Fehlerbehebung
Der Vor-/ Verstärker hat nicht Überprüfen Sie die Einstellungen Ihrer genug Verstärkung. Phonovorstufe. Vor-/ Verstärker ist Vertauschen Sie am Plattenspieler die Stecker, fehlangepasst. die an den beiden Ausgängen links und rechts angeschlossen sind. Seite 16 © clearaudio electronic GmbH, 2025-09... - Seite 17 Bedienungsanleitung Ist die Schallplatte oder der Reinigen Schallplatte bzw. Nadelträger verschmutzt oder Tonabnehmer. Clearaudio bietet viele hilfreiche beschädigt? Zubehörprodukte zur Pflege und Reinigung an. Bei Beschädigung empfehlen wir eine Begutachtung durch einen Spezialisten ggfs. einen Austausch. Nadel hüpft oder Ist eine zu hohe Auflagekraft Justieren Sie die Auflagekraft.
-
Seite 18: Technische Daten
495 x 343 x 180 mm (mit Tonarmbasis, ohne Tonarm) Herstellergarantie: 5 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). Seite 18 © clearaudio electronic GmbH, 2025-09... - Seite 19 Bedienungsanleitung Made in Germany Seite 19...
-
Seite 20: Garantieinformationen
Clearaudio. BELANGRIJK Bij een evt, beroep op de garantie is het de verantwoordelijkheid van de consument een gedateerd bewijs van aankoop te tonen. Uw kassabon of factuurzijn voldoende bewijs. Seite 20 © clearaudio electronic GmbH, 2025-09... - Seite 21 Bedienungsanleitung ITALIANO GARANZIA L’apparecchio è coperto da una garanzia di buon funzionamento della durata di un anno, o del periodo previsto dalla legge, a partire dalla data di acquisto comprovata da un documento attestante il nominativo del Rivenditore e la data di vendita.
-
Seite 22: Stroboscope Testrecord Bedienungsanleitung
Geschwindigkeit zu schnell eingestellt, bewegen sie sich entgegen dem Uhrzeigersinn, so läuft der Motor zu langsam. Bitte regulieren die Geschwindigkeit an Ihrem Motor so lange, bis der Eindruck entsteht dass die Striche stehen. Dann haben Sie die exakte Geschwindigkeit erreicht. Seite 22 © clearaudio electronic GmbH, 2025-09... - Seite 23 Bedienungsanleitung Speed Lights Mit Hilfe des (Art.Nr. AC039, www.analogshop.de) erreichen Sie eine Einstellung der genauen Geschwindigkeit, unabhängig von der Netzfrequenz Ihres Landes. Das blaue 300 Hz Licht dieser externe Lichtquelle ist auch von eventuellen Netzschwankungen unabhängig, die bei normalem Licht das Ergebnis verfälschen könnte.
- Seite 24 Handmade in Germany Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH, Deutschland. 2025 © clearaudio electronic GmbH, 2025-09...
