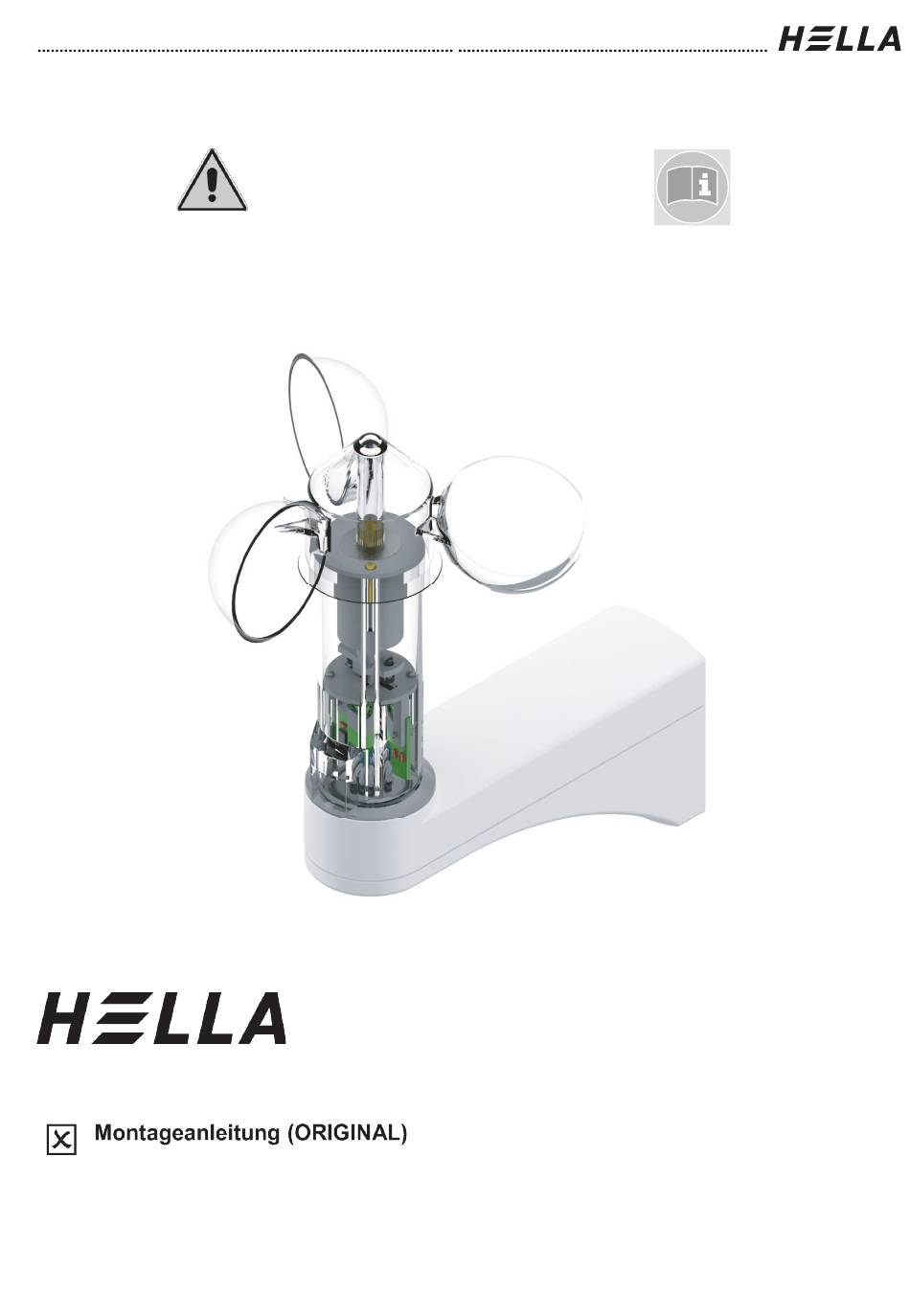

- Seite 1 Montage- und Bedienungsanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Wind- Sonnensensor ONYX.WEATHER...
-
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Wind- Sonnensensor ONYX.WEATHER ........3 Allgemeine Hinweise ......................4 Sicherheitshinweise ......................5 Verwendungszweck......................6 Lieferumfang ........................7 Geräteerklärung ........................7 Technische Daten ........................ 7 Montage ..........................8 Anschlussplan ........................9 Montage an der Fassade ....................11 Konfiguration ........................ -
Seite 3: Vorbemerkungen Hella Wind- Sonnensensor Onyx.weather
Vorbemerkungen HELLA Wind- Sonnensensor ONYX.WEATHER Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit mo- dernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedie- nung. -
Seite 4: Allgemeine Hinweise
Informationen. Alle Rechte sind vorbehalten! Die auf- geführten Produkt- oder Markennamen sind geschützte Warenzeichen. EG-Konformitätserklärung Hiermit erklärt die HELLA Sonnen- und Wetterschutztechnik GmbH, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen ein- schlägigen Bestimmungen der EG-Richtlinien befindet. Die vollständige Konformitätser- klärung finden Sie im Downloadbereich unserer Website https://www.hella.info. -
Seite 5: Sicherheitshinweise
Bei Schäden an der Anlage darf diese nicht benutzt werden und es ist umgehend autorisiertes Fachpersonal zu kontaktieren. - Verwenden Sie nur unveränderte HELLA-Originalteile. - Bei unzulässigem Öffnen des Geräts, unsachgemäßem Einsatz, falscher Installation oder falscher Bedienung besteht die Gefahr von Personen- und Sachschäden. -
Seite 6: Verwendungszweck
Ort ist der Auftraggeber verantwortlich. Verwendungszweck Der Wind- Sonnensensor ONYX.WEATHER darf ausschließlich zur Steuerung von Raff- stores / Außenjalousien, Rollläden, und Markisen benutzt werden, die mit Antrieben ausge- stattet sind, welche für diesen Verwendungszweck bestimmt sind. Eine andere oder dar- über hinaus gehende Benutzung gilt nicht als bestimmungsgemäß. -
Seite 7: Lieferumfang
Modell W2000 Art.-Nr. 50680202 220-240 V AC / 50-60 Hz ONYX.WEATHER ist ein Wettersensor. Dieser kann Werte für Windgeschwindigkeit, Son- neneinstrahlung, Temperatur, Luftfeuchtigkeit und Luftdruck an der Fassade erfassen und steuert die gesamte Sonnenschutzanlage automatisch und wetterabhängig. Der Wet- tersensor wird mit dem beigelegten Montagematerial auf der Fassade befestigt. -
Seite 8: Montage
Bevor Sie mit der Montage beginnen, prüfen Sie an der gewünschten Mon- tageposition die einwandfreie Funktion von Funksender und Empfänger. Der Montageort für den Wind- Sonnensensor ONYX.WEATHER ist so zu wählen, dass die dort gemessenen Werte für Windgeschwindigkeit, Son- nenintensität sowie Temperatur und Luftfeuchtigkeit etwa denselben Wer- ten entsprechen wie jenen, die an der Sonnenschutzanlage gemessen wur- den. -
Seite 9: Anschlussplan
Phase L Neutralleiter N Abzweigdose Rechter Winkel ONYX.WEATHER Anschlusskabel für Netzspannung 230 V AC / 50 Hz Das 5 m lange Netzanschlusskabel ist für die Spannungsversorgung des Moduls vorgese- hen. Phase und Neutralleiter sind farblich gekennzeichnet (blau = Neutralleiter; braun = Phase). - Seite 10 Montage- und Bedienungsanleitung Anschlussplan Achtung! Eine geeignete Trennvorrichtung ist vorzuschalten, um das Gerät strom- und spannungslos zu schalten! Die Trennvorrichtung muss für den Benut- zer leicht erreichbar und als Trennvorrichtung für das Gerät gekennzeichnet sein. Technische Änderungen vorbehalten – Ausgabe Septem- ber/2025...
-
Seite 11: Montage An Der Fassade
Lochabstand für die Verschraubung beträgt 20 mm (siehe Abb. 1). Mauerwerk / Beton Für die Montage von ONYX.WEATHER im Mauerwerk oder auf Beton sind die im Lieferumfang enthaltenen Dübel und Schrauben zu verwenden. Hierzu ist eine Bohrung mit einem Durchmesser von 8 mm, min. 40 mm tief zu bohren. -
Seite 12: Konfiguration
Montage- und Bedienungsanleitung Konfiguration Vor der Konfiguration von ONYX.WEATHER laden Sie sich die kostenlose App ONYX von HELLA aus dem App Store / von Google Play auf Ihr Smart- phone. Um ONYX.WEATHER in Verbindung mit ONYX.CENTER oder ONYX.CLICK verwenden zu können, muss ONYX.WEATHER in der App ONYX hinzugefügt werden. - Seite 13 Sturm 20,8-24,4 (75-88) Äste brechen von Bäu- men, kleinere Schäden an Häusern Quelle: ift Rosenheim * ... In der jeweils gewählten Windwiderstandsklasse löst ONYX.WEATHER immer am oberen Grenzwert (fett markiert) einen Windalarm aus. Technische Änderungen vorbehalten – Ausgabe Septem- ber/2025...
-
Seite 14: Optimale Nutzung Des Funksignals
Dies stellt ein Sicherheitsrisiko dar und Sonnenschutzanlagen, sowie das Umfeld können beschädigt und Personen können verletzt werden. Optimale Nutzung des Funksignals Bei schlechtem Empfang muss die Position von ONYX.WEATHER oder ONYX.CENTER verändert werden. Funkanlagen, die auf der gleichen Frequenz senden, können zu einer Stö- rung des Empfangs führen. -
Seite 15: Fehlerbehebung
- Falscher Wet- - Richtigkeit der Seriennummer (ID) prüfen Der Wettersensor tersensor wurde und erneut hinzufügen. kann in der ONYX- hinzugefügt. - Netzspannung bei ONYX.WEATHER App nicht gefunden - Keine Netzspan- herstellen. werden (offline). nung am Wet- tersensor. Schlechter oder kein Ungünstige Position... - Seite 16 Montage- und Bedienungsanleitung Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
